809-000 - Armaturenbrettverkleidung

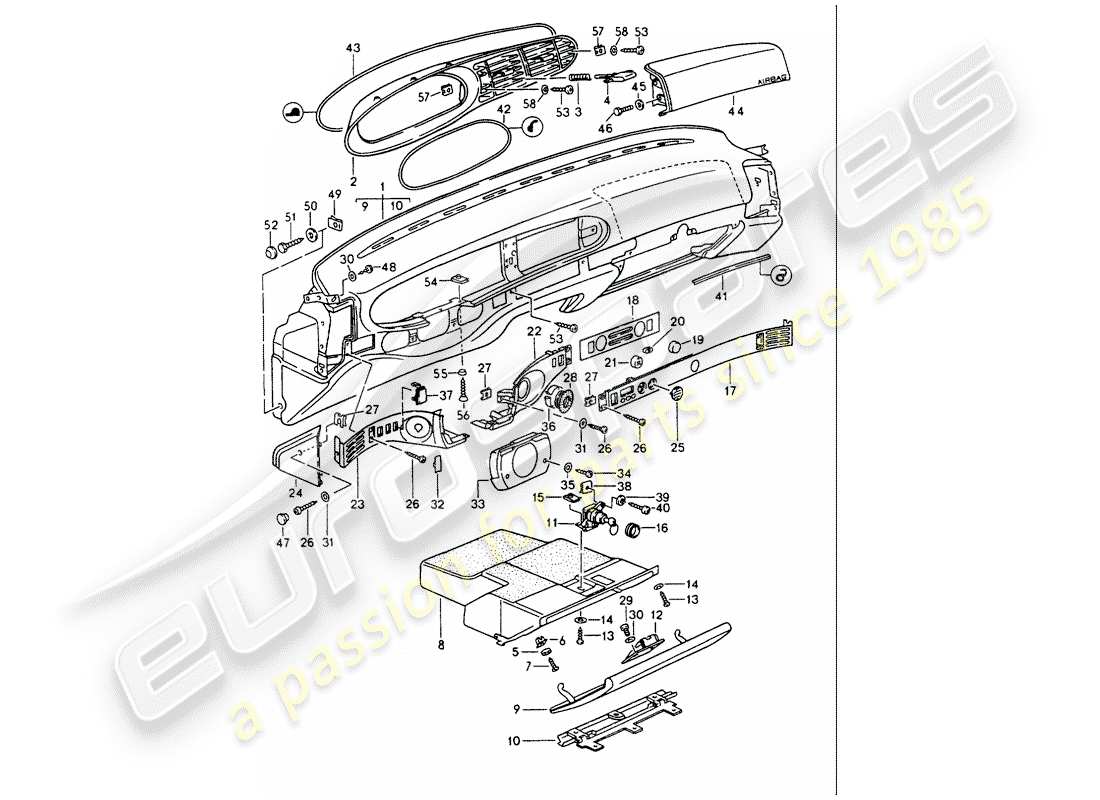

Porsche 1987 (944) DASH PANEL TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94455208500
ARMATURENBRETT
Linkslenker
aus £2.756,25
aus £2.756,25
# 1
MPN: 94555208500
Armaturenbrettverkleidung – D – MJ 1986>>
Rechtslenker
# 1
MPN: 94455208550
Armaturenbrett - Leder - D - MJ 1986>>
links (PR:981)
# 1
MPN: 94555208550
Armaturenbrett - Leder - D - MJ 1986>>
rhd (PR:981)
# 2
MPN: 94455202300
VERKLEIDUNG FÜR INSTRUMENTE
Linkslenker
# 2
MPN: 94555202300
VERKLEIDUNG FÜR INSTRUMENTE – MITTELDÜSE
Rechtslenker
# 3
MPN: 94457242100
FRÜHLING
aus £4,60
aus £4,60
# 4
MPN: 94457241900
Taste
aus £6,85
aus £6,85
# 5
MPN: 94455225900
STOPPER
aus £18,54
aus £18,54
# 6
MPN: 99959167940
BLECHMUTTER
Ersetzung
Ersetzung
# 7
MPN: N 90266201
KOMBINATIONS-GEWINDESCHRAUBE – B 3,5 X 16 – AUSLAUFTEIL
# 7
MPN: PCG90266201
KOMBINATIONS-GEWINDESCHRAUBE - B 4,2 X 16
aus £1,32
aus £1,32
# 8
MPN: 94455204900
HANDSCHUHFACH
Linkslenker
aus £78,59
aus £78,59
# 8
MPN: 94455204901
HANDSCHUHFACH
links (PR:573)
aus £85,16
aus £85,16
# 8
MPN: 94555204900
Handschuhfach – Auslaufartikel
Rechtslenker
aus £40,47
aus £40,47
# 8
MPN: 94555204900
HANDSCHUHFACH
Rechtslenker
aus £40,47
aus £40,47
# 9
MPN: 94455212300
Handschuhfachdeckel
Linkslenker
# 9
MPN: 94555212300
Handschuhfachdeckel - D - MJ 1986>>
Rechtslenker
# 9
MPN: 94455212350
Handschuhfachdeckel - Leder - D - MJ 1986>>
links (PR:981)
# 9
MPN: 94555212350
Handschuhfachdeckel - Leder - D - MJ 1986>>
rhd (PR:981)
# 10
MPN: 92855205503
SCHARNIER
aus £33,38
aus £33,38
# 11
MPN: 94453895100
Drucktastensperre - Ohne festgelegte Sperrnummer - D >> - MJ 1986
aus £117,80
aus £117,80
# 11
MPN: 94453895102
Drehverschluss – Ohne festgelegte Schlossnummer – D – MJ 1987>>
aus £135,20
aus £135,20
# 11
MPN: 94453895101
Druckknopfschloss - mit vorgegebener Schlossnummer - D >> - MJ 1986
# 11
MPN: 94453895103
Drehverschluss – mit vorgegebener Schlossnummer – D – MJ 1987>>
aus £165,22
aus £165,22
# 12
MPN: 94453806121
Endplatte - D >> - MJ 1986 - Auslaufartikel
aus £16,15
aus £16,15
# 12
MPN: 94453806121
ENDPLATTE – DREHVERRIEGELUNG
aus £16,15
aus £16,15
# 13
MPN: N 01395814
Blechschraube - 3,5 X 13
aus £0,82
aus £0,82
# 14
MPN: N 0116634
Scheibe - B 3,7
aus £0,64
aus £0,64
# 15
MPN: 99959134902
BLECHMUTTER - B 3,5 - AUSLAUFTEIL
# 15
MPN: 99959134901
Blechmutter - B 3,5
aus £0,92
aus £0,92
# 16
MPN: 94453852900
DICHTUNGSRING – HANDSCHUHFACHVERRIEGELUNG
aus £2,04
aus £2,04
# 16
MPN: 94455258500
Sicherungsring - D - MJ 1987>>
aus £3,10
aus £3,10
# 17
MPN: 94455243600
SCHALTEREINHEIT
RECHTS LINKS
# 17
MPN: 94555243500
Schaltereinheit – Trimmung – siehe Gruppe – 8/13/30 – Taste – Gebläseschalter – siehe Gruppe – 8/13/30 – Taste – Einsteller – siehe Gruppe – 8/13/{ 8} - Taste - Temperatursensor - Siehe Gruppe - 8/13/30 - D - MJ 1986>>
RECHTS RHD
Ersetzung
Ersetzung
# 22
MPN: 94455243100
SCHALTEREINHEIT
Linkslenker
# 22
MPN: 94555243100
Einheit wechseln - - D - MJ 1986>>
rhd-center
Ersetzung
Ersetzung
# 23
MPN: 94455242900
SCHALTEREINHEIT
LINKS LHD
# 23
MPN: 94555242900
Leiste für Schalter - D - MJ 1986>>
links rechts
# 24
MPN: 94455208300
VERKLEIDUNGSABDECKUNG
LINKS
# 24
MPN: 94455208400
VERKLEIDUNGSABDECKUNG
RECHTS
# 25
MPN: 94455245100
ROSATUR – INNENSENSOR
aus £12,92
aus £12,92
# 26
MPN: N 0139593
SCHNEIDSCHRAUBE, FÜLLEN. HD. - 3,5 X 16 – AUSLAUFENDES TEIL
# 26
MPN: 90014301602
Blechschraube, füllen. hd. - 3,5 X 16
# 27
MPN: N 0154381
Blechmutter - B 4,8 X 16
Ersetzung
Ersetzung
# 28
MPN: 94455244700
ABDECKUNG – ZÜNDSTARTERSCHLOSS
aus £9,01
aus £9,01
# 29
MPN: N 01412813
Fillister HD. Schraube - M 5 X 8
aus £0,47
aus £0,47
# 30
MPN: N 01166510
Scheibe - B 5,3
# 31
MPN: N 0115546
Scheibe - B 3,7 DIN 433
aus £0,70
aus £0,70
# 32
MPN: 94455244900
ABDECKUNG
LINKS
# 32
MPN: 94455245000
Abdeckung - Leiste für Schalter
RECHTS
# 33
MPN: 94455207300
Beschichtung
# 33
MPN: 94455207301
Beschichtung
(PR:454)
# 34
MPN: 99907304702
GEWINDESCHRAUBE - B 3,5 X 9,5
aus £0,78
aus £0,78
# 35
MPN: N 0115546
Scheibe – 3,7
aus £0,70
aus £0,70
# 36
MPN: 94455245200
KLEMME
aus £3,51
aus £3,51
# 37
MPN: 94461325700
ABDECKUNG
Linkslenker
# 37
MPN: 94561325700
ABDECKUNG
Rechtslenker
aus £21,41
aus £21,41
# 38
MPN: 99959176302
BLECHMUTTER – B 4,8 – DRUCKKNOPFVERRIEGELUNG
aus £0,47
aus £0,47
# 38
MPN: 99959177702
BLECHMUTTER – B 4,8 – DREHVERRIEGELUNG
(PR:562)
# 39
MPN: N 0115562
Scheibe – 5,3
aus £0,88
aus £0,88
# 40
MPN: N 0139754
Blechschraube, füllen. hd. - B 4,8 X 19 – Drucktastensperre
aus £0,69
aus £0,69
# 40
MPN: 90014304602
SCHNEIDSCHRAUBE, FÜLLEN. HD. - B 4,8 X 16 - TWIST LOCK - AUSLAUFTEIL
(PR:562)
# 40
MPN: 90014304601
SCHNEIDSCHRAUBE, FÜLLEN. HD. - B 4,8 X 16 - DREHVERRIEGELUNG
(PR:562)
aus £0,71
aus £0,71
# 41
MPN: 94455203500
Dichtung
# 42
MPN: 99991134240
PERLEN – ARMATURENBRETTVERZIERUNG
INNERE
aus £5,08
aus £5,08
# 43
MPN: 99991132040
PERLEN – ARMATURENBRETTVERZIERUNG
ÄUSSERE
# 47
MPN: 94455276700
DECKEL
# 48
MPN: N 0139687
Blechschraube - B 4,2 X 13 – Auslaufartikel
# 48
MPN: 90014309701
Blechschraube - B 4,2 X 13
aus £1,02
aus £1,02
# 49
MPN: N 0154491
Blechmutter - B 6,3
aus £0,93
aus £0,93
# 50
MPN: 99902516707
Scheibe - B 7,4
# 51
MPN: 90018712307
Blechschraube - B 6,3 X 22
# 52
MPN: 92855538302
DECKEL
# 53
MPN: N 0139593
SCHNEIDSCHRAUBE, FÜLLEN. HD. - 3,5 X 16 – AUSLAUFENDES TEIL
# 53
MPN: 90014301602
Blechschraube, füllen. hd. - 3,5 X 16
# 54
MPN: 99959173307
Blechmutter - 3,5
aus £0,88
aus £0,88
# 55
MPN: N 10040102
Scheibe - B 4,2
aus £0,60
aus £0,60
# 56
MPN: 90014507007
Blechschraube - 3,5 X 19
aus £1,12
aus £1,12
# 57
MPN: N 0154381
Blechmutter - 3,5
Ersetzung
Ersetzung
# 58
MPN: N 0115546
Scheibe – 3,7
aus £0,70
aus £0,70
-part-diagram-809-001.webp "PORSCHE 1987 (944) KASSETTENHALTER - MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1987 (944) RÜCKBLICKSPIEGEL - SONNENBLENDE - RÜCKBLICKSPIEGEL TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1987 (944) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1987 (944) ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1987 (944) NAMENSSCHILDER – STEINSCHUTZFOLIE TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 1987 (944) HEBEDACH TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1987 (944) HEBEDACH - ANTRIEBSMECHANISMUS - F 94-GN404 475>> - F 95-GN101 654>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1987 (944) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1987 (944) SICHERHEITSGURT - BECKENGURT - MANUELL TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 1987 (944) HEIZUNG - KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 1987 (944) LÜFTER TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 1987 (944) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 1987 (944) KÄLTEMITTELKREISLAUF TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 1987 (944) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1987 (944) VAKUUMKONTROLLE TEILEDIAGRAMM")
-part-diagram-813-030.webp "PORSCHE 1987 (944) STEUERSCHALTER TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1987 (944) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-001.webp "PORSCHE 1987 (944) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1987 (944) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1987 (944) LICHTMASCHINE – MIT: – BEFESTIGUNGSTEILE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1987 (944) STARTER – BATTERIE – KABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1987 (944) KABELSTRÄUME – MOTOR – HEIZUNG – KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1987 (944) KABELBÄUME - FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-902-027.webp "PORSCHE 1987 (944) KABELBÄUME - TÜREN TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1987 (944) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-031.webp "PORSCHE 1987 (944) KABELBÄUME - ANTIBLOCKIERBREMSSYSTEM -ABS- - BREMSBELAG-VERSCHLEISSANZEIGE TEILEDIAGRAMM")
-part-diagram-902-037.webp "PORSCHE 1987 (944) TÜLLE – KABELBINDER TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1987 (944) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1987 (944) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1987 (944) STOSSVERBINDER - VERBINDERGEHÄUSE - EINPOLIG TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1987 (944) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1987 (944) ANSCHLUSSGEHÄUSE - 3-POLE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1987 (944) ANSCHLUSSGEHÄUSE - 4-POLE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1987 (944) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1987 (944) ANSCHLUSSGEHÄUSE - 8-POLE - 9-POLE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1987 (944) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1987 (944) SCHALTER - LENKSÄULENSCHALTER - UHR TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 1987 (944) SICHERUNGSKASTEN/RELAISPLATTE TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1987 (944) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1987 (944) SCHEIBENWISCHERSYSTEM - SIEHE TPI - GR.9 , NR.8 , 07/94 - SIEHE TPI - GR.9 ,NR.13, 05/97 TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1987 (944) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1987 (944) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1987 (944) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1987 (944) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-006.webp "PORSCHE 1987 (944) NEBELLICHTER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1987 (944) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-011.webp "PORSCHE 1987 (944) ZUSÄTZLICHER SCHEINWERFER – BLINKER TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1987 (944) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1987 (944) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1987 (944) INSTRUMENTEN-CLUSTER - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-906-001.webp "PORSCHE 1987 (944) INSTRUMENTEN-CLUSTER - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1987 (944) SCHALTER UND SENSOR TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1987 (944) TEMPOMATSYSTEM TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1987 (944) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-910-000.webp "PORSCHE 1987 (944) ELEKTROLÜFTER TEILEDIAGRAMM")
-part-diagram-911-000.webp "PORSCHE 1987 (944) FUNKGERÄT TEILEDIAGRAMM")
-part-diagram-911-005.webp "PORSCHE 1987 (944) FÜR - SOUNDSYSTEM TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1987 (944) ZUBEHÖR – WERKZEUG – ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1987 (944) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1987 (944) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-001-015.webp "PORSCHE 1987 (944) BODENMATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1987 (944) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1987 (944) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1987 (944) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1987 (944) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1987 (944) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-002.webp "PORSCHE 1987 (944) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1987 (944) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1987 (944) ERSATZMOTOR – KURZER MOTOR – KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1987 (944) UNTERSEITENSCHUTZ TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1987 (944) KURBELGEHÄUSE - BEFESTIGUNGEN - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 1987 (944) KURBELGEHÄUSE - BEFESTIGUNGEN - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1987 (944) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1987 (944) KOLBEN - KOLBENRINGE TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1987 (944) ZYLINDERKOPF - VENTILE TEILEDIAGRAMM")
-part-diagram-103-003.webp "PORSCHE 1987 (944) ZYLINDERKOPF - - VENTILE TEILEDIAGRAMM")
-part-diagram-103-004.webp "PORSCHE 1987 (944) ZYLINDERKOPF - VENTILE TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1987 (944) NOCKENWELLENGEHÄUSE - - NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-007.webp "PORSCHE 1987 (944) NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1987 (944) ANTRIEBSMECHANISMUS - NOCKENWELLE - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-103-012.webp "PORSCHE 1987 (944) ANTRIEBSMECHANISMUS - NOCKENWELLE - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1987 (944) ANTRIEBSMECHANISMUS - WELLE TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1987 (944) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-104-001.webp "PORSCHE 1987 (944) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-104-003.webp "PORSCHE 1987 (944) ÖLKÜHLUNG TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 1987 (944) MOTORSCHMIERUNG - - ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1987 (944) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-003.webp "PORSCHE 1987 (944) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1987 (944) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-105-007.webp "PORSCHE 1987 (944) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 1987 (944) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1987 (944) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-106-005.webp "PORSCHE 1987 (944) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-106-010.webp "PORSCHE 1987 (944) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1987 (944) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1987 (944) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1987 (944) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-107-015.webp "PORSCHE 1987 (944) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-020.webp "PORSCHE 1987 (944) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-025.webp "PORSCHE 1987 (944) L-JETRONIC - 3 - D >> - MJ 1987 TEILEDIAGRAMM")
-part-diagram-107-027.webp "PORSCHE 1987 (944) L-JETRONIC - 3 - D - MJ 1988>> TEILEDIAGRAMM")
-part-diagram-107-030.webp "PORSCHE 1987 (944) L-JETRONIC - 4 TEILEDIAGRAMM")
-part-diagram-107-035.webp "PORSCHE 1987 (944) LADELUFTKÜHLER TEILEDIAGRAMM")
-part-diagram-107-040.webp "PORSCHE 1987 (944) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-045.webp "PORSCHE 1987 (944) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-050.webp "PORSCHE 1987 (944) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1987 (944) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-109-005.webp "PORSCHE 1987 (944) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1987 (944) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1987 (944) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-003.webp "PORSCHE 1987 (944) EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1987 (944) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1987 (944) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 1987 (944) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1987 (944) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1987 (944) ABGASANLAGE - - KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1987 (944) AUSPUFFANLAGE - - AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-011.webp "PORSCHE 1987 (944) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-012.webp "PORSCHE 1987 (944) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-013.webp "PORSCHE 1987 (944) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1987 (944) AUSPUFFANLAGE - - AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1987 (944) AUSPUFFANLAGE - - KATALYSATOR - SIEHE TECHNISCHE INFORMATIONEN TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1987 (944) AUSPUFFANLAGE - - AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-027.webp "PORSCHE 1987 (944) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-028.webp "PORSCHE 1987 (944) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-029.webp "PORSCHE 1987 (944) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-030.webp "PORSCHE 1987 (944) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1987 (944) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1987 (944) ZENTRALROHR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1987 (944) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1987 (944) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-302-010.webp "PORSCHE 1987 (944) ÖLKÜHLUNG TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1987 (944) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-303-005.webp "PORSCHE 1987 (944) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1987 (944) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 1987 (944) GETRIEBESTEUERUNG - - MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1987 (944) DIFFERENZIAL – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1987 (944) SPERRDIFFERENZIAL – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1987 (944) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1987 (944) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1987 (944) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1987 (944) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1987 (944) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-010.webp "PORSCHE 1987 (944) ÖLKÜHLUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1987 (944) GETRIEBESTEUERUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1987 (944) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1987 (944) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1987 (944) GETRIEBEAUFHÄNGUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 1987 (944) QUERLENKER – QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 1987 (944) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1987 (944) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 1987 (944) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1987 (944) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-002.webp "PORSCHE 1987 (944) SERVOLENKUNG – LENKGETRIEBE – SERVOLENKPUMPE – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1987 (944) LENKRÄDER – LENKSÄULE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1987 (944) HINTERACHSTRÄGER - HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1987 (944) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1987 (944) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1987 (944) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-601-000.webp "PORSCHE 1987 (944) SCHEIBENRAD - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-601-001.webp "PORSCHE 1987 (944) SCHEIBENRAD - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1987 (944) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1987 (944) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-603-001.webp "PORSCHE 1987 (944) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-603-004.webp "PORSCHE 1987 (944) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1987 (944) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – BEHÄLTER TEILEDIAGRAMM")
-part-diagram-604-001.webp "PORSCHE 1987 (944) HAUPTBREMSZYLINDER - BREMSKRAFTVERSTÄRKER - BEHÄLTER - -ABS- TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 1987 (944) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-605-000.webp "PORSCHE 1987 (944) BREMSLEITUNGEN - -ABS- TEILEDIAGRAMM")
-part-diagram-605-002.webp "PORSCHE 1987 (944) HYDRAULIK-EINHEIT - -ABS- TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1987 (944) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1987 (944) STELLANTRIEB - FÜR - MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 1987 (944) STELLANTRIEB – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1987 (944) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1987 (944) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1987 (944) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1987 (944) GASPEDAL - GASZUG - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1987 (944) GASPEDAL - GASZUG - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1987 (944) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1987 (944) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1987 (944) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1987 (944) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1987 (944) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1987 (944) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-010.webp "PORSCHE 1987 (944) FRONTSPOILER TEILEDIAGRAMM")
-part-diagram-802-015.webp "PORSCHE 1987 (944) ABDECKUNG FÜR STOßSTANGE - UND - STOßSTANGE TEILEDIAGRAMM")
-part-diagram-802-020.webp "PORSCHE 1987 (944) SEITENTRÄGERVERZIERUNG – GEFLÜGELTE HECKSCHÜRZE TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1987 (944) ABDECKUNG - AKTUATOR TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 1987 (944) HINTERER KOFFERRAUMDECKEL - HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1987 (944) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1987 (944) TÜRGRIFF, AUSSEN - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-006.webp "PORSCHE 1987 (944) ZENTRALVERRIEGELUNG - D - MJ 1986>> TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 1987 (944) FENSTERHEBER - GLASKANAL TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1987 (944) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1987 (944) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1987 (944) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1987 (944) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-010.webp "PORSCHE 1987 (944) TÜRVERKLEIDUNG – DACHVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1987 (944) SITZ - KOMPLETT TEILEDIAGRAMM")
