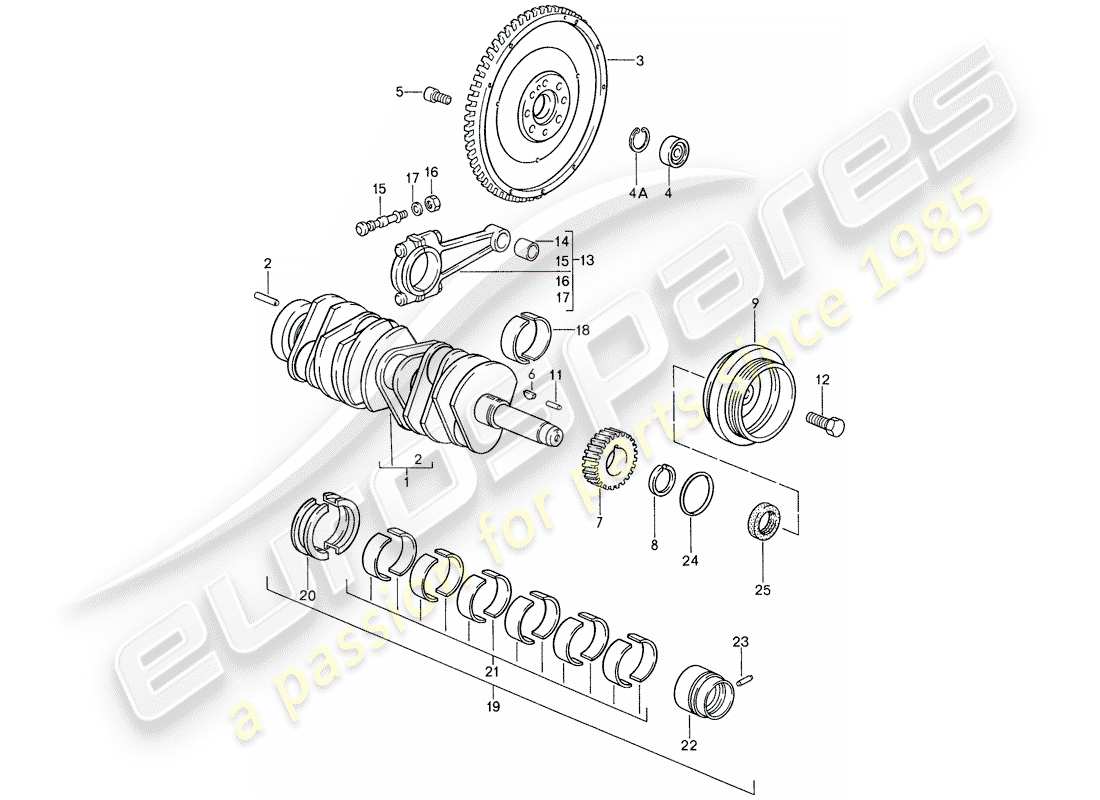

102-000 - Kurbelwelle
Porsche 1987 (959) CRANKSHAFT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 95910201404
Kurbelwelle
aus £11.283,06
aus £11.283,06
# 2
MPN: 90009503100
FEDERPIN - 6 X 16
aus £0,56
aus £0,56
# 3
MPN: 95910221302
SCHWUNGRAD
# 4
MPN: 95910212301
KUGELLAGER
aus £94,76
aus £94,76
# 4
MPN: 95910212500
SICHERUNGSRING
aus £3,16
aus £3,16
# 5
MPN: 93010220600
SCHRAUBE, KÄSE HD.
Ersetzung
Ersetzung
# 6
MPN: 99911800900
Waldmeisterschlüssel - Siehe Gruppe - 1/03/15
# 8
MPN: 90110214800
Sicherungsring - Nummer 0
aus £5,93
aus £5,93
# 8
MPN: 90110214801
Sicherungsring - Nummer 1
aus £5,93
aus £5,93
# 8
MPN: 90110214802
Sicherungsring - Nummer 2
aus £5,93
aus £5,93
# 8
MPN: 90110214803
Sicherungsring - Nummer 3
aus £5,93
aus £5,93
# 9
MPN: 95910201800
ROLLE
aus £712,62
aus £712,62
# 11
MPN: 90030202700
PASSSTIFT - 3 M 6 X 12
aus £1,27
aus £1,27
# 12
MPN: 90008306208
SCHRAUBE, SECHSKANT. HD. - M 12 X 1,5 X 32 – AUSLAUFENDES TEIL
# 12
MPN: 9000830620J
Schraube, Sechskant. hd. - M 12 X 1,5 X 32
aus £34,72
aus £34,72
# 13
MPN: 95910301061
Pleuel - Gewichtsgruppe: - 1=435-438 G
# 13
MPN: 95910301062
Pleuel - Gewichtsgruppe: - 2=438-441 G
# 13
MPN: 95910301063
Pleuel - Gewichtsgruppe: - 3=441-444 G
# 13
MPN: 95910301064
Pleuel - Gewichtsgruppe: - 4=444-447 G
aus £3.213,45
aus £3.213,45
# 13
MPN: 95910301065
Pleuel - Gewichtsgruppe: - 5=447-450 G
# 13
MPN: 95910301066
Pleuel - Gewichtsgruppe: - 6=450-453 G
# -
-
1 PLEUELSTANGENSATZ - BESTEHEND: - PLEUELSTANGE
# 14
MPN: 90110313101
Buchse-Verbindungsstange
aus £17,63
aus £17,63
# 15
MPN: 95910317100
BOLZEN - PLEUELSTANGE
# 16
MPN: 90110317300
Pleuelstangenmutter – Auslaufteil
# 16
MPN: 90110317302
Pleuelmutter
aus £3,41
aus £3,41
# 17
MPN: 99902504500
Scheibe
aus £9,91
aus £9,91
# 18
MPN: 93510314101
Pleuellagerschale - Auslaufteil
# 18
MPN: 93510314153
PLEUELLAGERGEHÄUSE
aus £177,62
aus £177,62
# 18
MPN: 93510314152
Pleuellagerschale - Übermaß - 0,10 MM
# 19
MPN: 96410190100
1 SATZ KURBELWELLENLAGER
aus £638,93
aus £638,93
Dieses Teil ersetzt die Teilenummer 93010190100
# 19
MPN: 96410190151
1 SATZ KURBELWELLENLAGER - ÜBERGRÖSSE - 0,25 MM
INNERE
aus £882,69
aus £882,69
# 19
MPN: 96410190156
1 SATZ KURBELWELLENLAGER - ÜBERGRÖSSE - 0,50 MM
INNERE
aus £882,69
aus £882,69
# 19
MPN: 96410190161
1 SATZ KURBELWELLENLAGER - ÜBERGRÖSSE - 0,25 MM
ÄUSSERE
aus £882,69
aus £882,69
# 19
MPN: 96410190171
1 Satz Kurbelwellenlager – Übermaß – 0,25 MM – Übermaß – 0,25 MM
innerer äußerer
aus £922,27
aus £922,27
# 19
MPN: 96410190176
1 Satz Kurbelwellenlager – Übermaß – 0,50 MM – Übermaß – 0,25 MM
innerer äußerer
# 20
MPN: 93010113115
LAGERSCHALE - SET - I
aus £126,75
aus £126,75
# 20
MPN: 93010113151
Lagerschale - I - Übergröße - 0,25 MM
INNERE
aus £143,02
aus £143,02
# 20
MPN: 93010113156
Lagerschale - I - Übergröße - 0,50 MM
INNERE
aus £143,02
aus £143,02
# 20
MPN: 93010113161
Lagerschale - I - Übergröße - 0,25 MM
ÄUSSERE
aus £143,02
aus £143,02
# 20
MPN: 93010113171
Lagerschale - I - Übermaß - 0,25 MM - 0,25 MM
innerer äußerer
aus £143,02
aus £143,02
# 20
MPN: 93010113176
Lagerschale - I - Übermaß - 0,50 MM - 0,25 MM
innerer äußerer
aus £178,61
aus £178,61
# 21
MPN: 93010113215
LAGERSCHALE - II-VII - BESTEHEND:
--2 Teile
Ersetzung
Ersetzung
# 21
MPN: 93010113251
Lagerschale - II-VII - Übergröße - 0,25 MM - Auslaufartikel
INNERE
# 21
MPN: 93010113292
Lagerschale - II-VII - Übergröße - 0,25 MM
INNERE
aus £62,72
aus £62,72
# 21
MPN: 93010113292
LAGERSCHALE - LAGERSCHALE - II-VII - 0,25 MM
Vorne links, hinten rechts
aus £62,72
aus £62,72
# 21
MPN: 93010113256
Lagerschale - II-VII - Übergröße - 0,50 MM
INNERE
# 21
MPN: 93010113261
Lagerschale - II-VII - Übergröße - 0,25 MM
ÄUSSERE
aus £70,86
aus £70,86
# 21
MPN: 93010113271
Lagerschale - II-VII - Übergröße - 0,25 MM - 0,25 MM - Auslaufartikel
innerer äußerer
# 21
MPN: 93010113272
Lagerschale - II-VII - Übergröße - 0,25 MM - 0,25 MM
innerer äußerer
aus £114,22
aus £114,22
# 21
MPN: 93010113272
Lagerschale - Lagerschale - II-VII - Übermaß - 0,25 MM - 0,25 MM
innerer äußerer
aus £114,22
aus £114,22
# 21
MPN: 93010113276
Lagerschale - II-VII - Übergröße - 0,50 MM - 0,25 MM
innerer äußerer
aus £114,22
aus £114,22
# 22
MPN: 96410113801
BUCHSE - VIII
aus £339,47
aus £339,47
# 22
MPN: 96410113854
Buchse - VIII - Übermaß - 0,25 MM
INNERE
aus £308,37
aus £308,37
# 22
MPN: 96410113855
Buchse - VIII - Übermaß - 0,50 MM
INNERE
aus £308,37
aus £308,37
# 22
MPN: 96410113865
Buchse - VIII - Übermaß - 0,25 MM
ÄUSSERE
# 22
MPN: 96410113866
Buchse – VIII – Übermaß – 0,25 MM – 0,25 MM
innerer äußerer
aus £308,37
aus £308,37
# 22
MPN: 96410113867
Buchse – VIII – Übermaß – 0,50 MM – 0,25 MM
innerer äußerer
aus £308,37
aus £308,37
# 23
MPN: 90001206100
PASSSTIFT - 5 H 8 X 10
aus £0,65
aus £0,65
# 24
MPN: 99970728540
O-Ring - 51 X 4,5
Ersetzung
Ersetzung
# 25
MPN: 99911329041
Radialwellendichtung - 30 X 50 X 10
aus £34,54
aus £34,54
-part-diagram-102-005.webp "PORSCHE 1987 (959) ZYLINDER MIT KOLBEN TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1987 (959) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1987 (959) KETTENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1987 (959) NOCKENWELLENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1987 (959) VENTILSTEUERUNG TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1987 (959) MOTORSCHMIERUNG – ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 1987 (959) MOTORSCHMIERUNG – ÖLTANK TEILEDIAGRAMM")
-part-diagram-104-010.webp "PORSCHE 1987 (959) MOTORSCHMIERUNG – ÖLPUMPE – MOTOR TEILEDIAGRAMM")
-part-diagram-104-015.webp "PORSCHE 1987 (959) MOTORSCHMIERUNG - ÖLPUMPE - ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1987 (959) LUFTKÜHLUNG TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1987 (959) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 1987 (959) WASSERKÜHLUNG 1 TEILEDIAGRAMM")
-part-diagram-105-015.webp "PORSCHE 1987 (959) WASSERKÜHLUNG 2 TEILEDIAGRAMM")
-part-diagram-105-020.webp "PORSCHE 1987 (959) WASSERKÜHLUNG 3 TEILEDIAGRAMM")
-part-diagram-105-025.webp "PORSCHE 1987 (959) WASSERKÜHLUNG 4 TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1987 (959) ANSAUGSYSTEM 1 TEILEDIAGRAMM")
-part-diagram-106-005.webp "PORSCHE 1987 (959) ANSAUGSYSTEM 2 TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1987 (959) MISCHVORBEREITUNG 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1987 (959) MISCHVORBEREITUNG 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1987 (959) MISCHVORBEREITUNG 3 TEILEDIAGRAMM")
-part-diagram-107-015.webp "PORSCHE 1987 (959) AUFLADUNG 1 TEILEDIAGRAMM")
-part-diagram-107-020.webp "PORSCHE 1987 (959) AUFLADUNG 2 TEILEDIAGRAMM")
-part-diagram-107-025.webp "PORSCHE 1987 (959) AUFLADUNG 3 TEILEDIAGRAMM")
-part-diagram-107-030.webp "PORSCHE 1987 (959) LADELUFTKÜHLER TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1987 (959) MOTORAUFHÄNGUNG – HALTERUNG – ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1987 (959) MOTORÖL – PORSCHE KLASSISCH 10W60 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1987 (959) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1987 (959) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1987 (959) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 1987 (959) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1987 (959) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-002.webp "PORSCHE 1987 (959) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1987 (959) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1987 (959) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1987 (959) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1987 (959) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1987 (959) KUPPLUNGSFREIGABE TEILEDIAGRAMM")
-part-diagram-301-010.webp "PORSCHE 1987 (959) ZENTRALROHR TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1987 (959) ERSATZGETRIEBE – GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 1987 (959) GETRIEBEÖLKÜHLER - ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-302-010.webp "PORSCHE 1987 (959) GETRIEBEGEHÄUSE – GETRIEBEABDECKUNG TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1987 (959) ZAHNRADSÄTZE TEILEDIAGRAMM")
-part-diagram-303-005.webp "PORSCHE 1987 (959) ZAHNRÄDER UND WELLEN TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1987 (959) SCHALTSTANGEN - SCHALTGABELN TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 1987 (959) SPANNPLATTE - SCHALTSPERRE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1987 (959) DIFFERENZIAL - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-305-002.webp "PORSCHE 1987 (959) VORDERACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-305-003.webp "PORSCHE 1987 (959) DIFFERENZIAL – VORDERACHSE TEILEDIAGRAMM")
-part-diagram-305-004.webp "PORSCHE 1987 (959) ZWISCHENKUPPLUNG – VORDERACHSE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1987 (959) SCHLOSSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1987 (959) GETRIEBEAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 1987 (959) VORDERACHSE - QUERTRÄGER - QUERLENKER TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 1987 (959) RADTRÄGER TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1987 (959) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1987 (959) AUFHÄNGUNG – VIBRATIONSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 1987 (959) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1987 (959) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1987 (959) ZWISCHENLENKWELLE – LENKSCHUTZROHR TEILEDIAGRAMM")
-part-diagram-403-010.webp "PORSCHE 1987 (959) LENKRAD TEILEDIAGRAMM")
-part-diagram-403-015.webp "PORSCHE 1987 (959) SERVOLENKUNG - LEITUNGEN TEILEDIAGRAMM")
-part-diagram-404-000.webp "PORSCHE 1987 (959) SELBSTNIVELLIERENDES SYSTEM – LINIEN TEILEDIAGRAMM")
-part-diagram-404-005.webp "PORSCHE 1987 (959) SELBSTNIVELLIERENDES SYSTEM – ÖLTANK TEILEDIAGRAMM")
-part-diagram-404-010.webp "PORSCHE 1987 (959) SELBSTNIVELLIERENDES SYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1987 (959) HINTERACHSE - QUERTRÄGER - QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-501-002.webp "PORSCHE 1987 (959) HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1987 (959) RADTRÄGER TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1987 (959) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1987 (959) AUFHÄNGUNG – VIBRATIONSDÄMPFER TEILEDIAGRAMM")
-part-diagram-502-005.webp "PORSCHE 1987 (959) STABILISATOR TEILEDIAGRAMM")
-part-diagram-503-000.webp "PORSCHE 1987 (959) SELBSTNIVELLIERENDES SYSTEM – LINIEN TEILEDIAGRAMM")
-part-diagram-601-000.webp "PORSCHE 1987 (959) RÄDER – REIFEN – REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1987 (959) SCHEIBENBREMSEN TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1987 (959) SCHEIBENBREMSEN TEILEDIAGRAMM")
-part-diagram-603-002.webp "PORSCHE 1987 (959) BREMSSATTEL - FÜR - HANDBREMSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1987 (959) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 1987 (959) HYDRAULIK-EINHEIT - GESCHWINDIGKEITSSENSOR TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1987 (959) BREMSLEITUNGEN - DRUCKEINHEIT TEILEDIAGRAMM")
-part-diagram-604-015.webp "PORSCHE 1987 (959) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1987 (959) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1987 (959) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 1987 (959) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1987 (959) PEDALE – KUPPLUNG – BREMSE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1987 (959) KUPPLUNGSBETÄTIGUNG – KUPPLUNGSHAUPTZYLINDER – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1987 (959) PEDALE – GASSTEUERUNG TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1987 (959) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-005.webp "PORSCHE 1987 (959) RAHMEN TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1987 (959) RAHMEN TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1987 (959) RAHMEN TEILEDIAGRAMM")
-part-diagram-801-020.webp "PORSCHE 1987 (959) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-030.webp "PORSCHE 1987 (959) AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-035.webp "PORSCHE 1987 (959) AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-040.webp "PORSCHE 1987 (959) VERKLEIDUNG - FÜR - UNTERBODEN TEILEDIAGRAMM")
-part-diagram-801-045.webp "PORSCHE 1987 (959) RADABDECKUNG TEILEDIAGRAMM")
-part-diagram-801-050.webp "PORSCHE 1987 (959) ABDECKUNG FÜR DEN MOTORRAUM TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1987 (959) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1987 (959) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-802-007.webp "PORSCHE 1987 (959) HITZEABWEISER – STOßSTANGE TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1987 (959) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 1987 (959) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1987 (959) TÜR - MIT EINBAUTEILE TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1987 (959) EINBAUTEILE - FÜR - TÜR TEILEDIAGRAMM")
-part-diagram-804-006.webp "PORSCHE 1987 (959) ZENTRALE SCHLIEßANLAGE TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 1987 (959) FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1987 (959) FENSTERRAHMEN TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1987 (959) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-805-005.webp "PORSCHE 1987 (959) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1987 (959) KAROSSERIE – SCHALLSCHUTZ 1 TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1987 (959) KAROSSERIE – SCHALLSCHUTZ 2 TEILEDIAGRAMM")
-part-diagram-807-010.webp "PORSCHE 1987 (959) VERKLEIDUNG – VORDERER GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-807-012.webp "PORSCHE 1987 (959) BESCHICHTUNG TEILEDIAGRAMM")
-part-diagram-807-015.webp "PORSCHE 1987 (959) BESCHICHTUNG TEILEDIAGRAMM")
-part-diagram-807-020.webp "PORSCHE 1987 (959) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-807-025.webp "PORSCHE 1987 (959) DACHVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1987 (959) VORDERSITZ TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1987 (959) VORDERSITZ-ABDECKUNG TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1987 (959) RÜCKENRAHMEN - ELEKTRISCH VERSTELLBAR TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1987 (959) RAHMEN FÜR SITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1987 (959) VORDERSITZ – KABELBAUM – SCHALTER TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1987 (959) SPORTSITZ TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 1987 (959) SPORTSITZ - BEZUG TEILEDIAGRAMM")
-part-diagram-808-035.webp "PORSCHE 1987 (959) SPORTSITZ - RÜCKENLEHNENGESTELL TEILEDIAGRAMM")
-part-diagram-808-040.webp "PORSCHE 1987 (959) SPORTSITZ - GESTELL FÜR SITZ TEILEDIAGRAMM")
-part-diagram-808-045.webp "PORSCHE 1987 (959) NOT-SITZ-RÜCKENLEHNE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1987 (959) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1987 (959) HANDSCHUHFACH – SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1987 (959) RÜCKSPIEGEL INNEN - RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-809-015.webp "PORSCHE 1987 (959) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1987 (959) STEINWÄCHTER TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1987 (959) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1987 (959) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 1987 (959) BELÜFTUNG - HEIZSYSTEM 1 TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 1987 (959) BELÜFTUNG - HEIZSYSTEM 2 TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 1987 (959) KLIMAANLAGE 1 TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 1987 (959) KLIMAANLAGE 2 TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 1987 (959) KOMPRESSOR - HALTERUNG TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1987 (959) ELEKTRISCHE KOMPONENTEN – FÜR – KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1987 (959) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-002.webp "PORSCHE 1987 (959) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1987 (959) SICHERUNGSKASTEN/RELAISPLATTE - SICHERUNG - RELAIS TEILEDIAGRAMM")
-part-diagram-902-001.webp "PORSCHE 1987 (959) STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-902-005.webp "PORSCHE 1987 (959) LICHTMASCHINE – ANLASSER – BATTERIE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1987 (959) KABELBAUME – VORDERER GEPÄCKRAUM – ARMATURENBRETT – HINTEN TEILEDIAGRAMM")
-part-diagram-902-012.webp "PORSCHE 1987 (959) KABELSTRÄUME – STOSSDÄMPFER-EINSTELLUNG – NIVEAU-EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-902-014.webp "PORSCHE 1987 (959) KABELBÄUME - ANTIBLOCKIERBREMSSYSTEM -ABS- - SPERRSTEUERUNG - REIFENDRUCKKONTROLLSYSTEM - MOTOR TEILEDIAGRAMM")
-part-diagram-902-016.webp "PORSCHE 1987 (959) KABELBAUME – KAROSSERIE – TÜR TEILEDIAGRAMM")
-part-diagram-902-018.webp "PORSCHE 1987 (959) KABELSTRÄUME – HINTEN – BATTERIE TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 1987 (959) WARNLEUCHTEN – INNENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1987 (959) SCHALTEN TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1987 (959) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1987 (959) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1987 (959) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-020.webp "PORSCHE 1987 (959) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1987 (959) SCHEINWERFER - LICHTER TEILEDIAGRAMM")
-part-diagram-905-002.webp "PORSCHE 1987 (959) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1987 (959) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-910-000.webp "PORSCHE 1987 (959) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-911-000.webp "PORSCHE 1987 (959) FUNKGERÄT - LAUTSPRECHER - EINBAUTEILE TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1987 (959) WERKZEUG - HEBER TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1987 (959) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1987 (959) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1987 (959) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1987 (959) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-004-005.webp "PORSCHE 1987 (959) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1987 (959) AUSTAUSCHMOTOR TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1987 (959) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1987 (959) KURBELGEHÄUSE TEILEDIAGRAMM")
