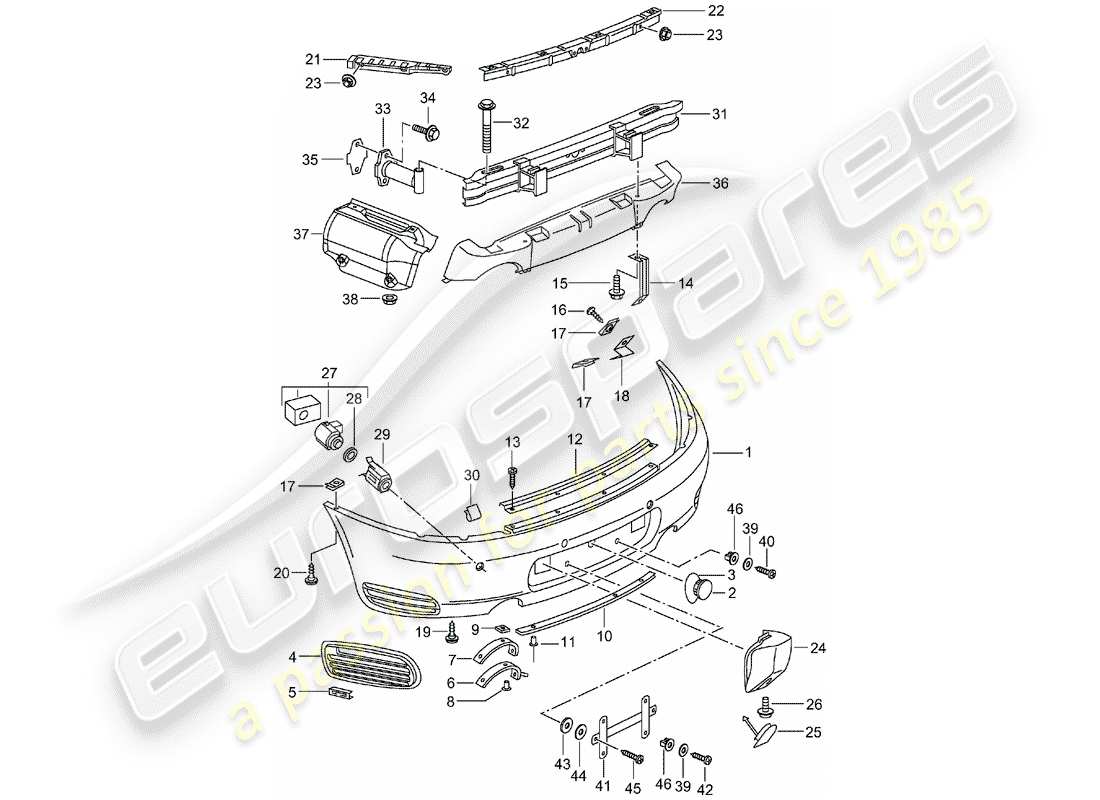

802-005 - STOSSSTANGE
Porsche 2002 (996 Turbo / GT2) BUMPER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 99650541116
Beschichtung
# 1
MPN: 99650591100
Beschichtung
(PR:635)
# 2
MPN: 96450510300
DECKEL
Ersetzung
Ersetzung
# 3
MPN: 99965122540
DRAHT
aus £0,86
aus £0,86
# 4
MPN: 99650566300
LÜFTUNGSGITTER
LINKS
# 4
MPN: 99650566400
LÜFTUNGSGITTER
RECHTS
# 5
MPN: 99950769600
U-CLIP
aus £0,59
aus £0,59
# 6
MPN: 99650561102
AUSPUFF-TIPPS
LINKS
aus £22,85
aus £22,85
# 6
MPN: 99650561202
AUSPUFF-TIPPS
RECHTS
aus £22,85
aus £22,85
# 7
MPN: 99650562100
SCHILD
LINKS
aus £80,06
aus £80,06
# 7
MPN: 99650562200
SCHILD
RECHTS
aus £80,06
aus £80,06
# 8
MPN: 90005600130
NIET - 4 X 12
aus £0,95
aus £0,95
# 9
MPN: 99916605108
Scheibe - 4,0
aus £0,82
aus £0,82
# 10
MPN: 99650583703
HALTESTREIFE
aus £30,18
aus £30,18
# 11
MPN: 99919010430
pop-rivet – A 3,2 X 7,9
aus £0,59
aus £0,59
# 12
MPN: 99650583302
ABDECKUNG FÜR - KANAL
aus £34,86
aus £34,86
# 13
MPN: 90014410102
Blechschraube - ST 4,8 X 19
aus £2,38
aus £2,38
# 14
MPN: 99650563903
HALTEGURT
aus £15,39
aus £15,39
# 15
MPN: 99907505609
SCHRAUBE MIT Scheibe - M 6 X 22
# 16
MPN: N 90648702
Ovale Innensechskantschraube - ST 4,8 X 16
aus £0,53
aus £0,53
# 17
MPN: 99950707202
Blechmutter - ST 4,8
aus £2,30
aus £2,30
# 18
MPN: 99650564900
Halterung
aus £24,88
aus £24,88
# 19
MPN: 99907306202
Blechschraube - ST 4,8 X 19
aus £0,59
aus £0,59
# 20
MPN: 99907322709
Blechschraube - ST 4,8 X 19
Ersetzung
Ersetzung
# 21
MPN: 99650563500
HALTESTREIFE
LINKS
aus £74,35
aus £74,35
# 21
MPN: 99650563600
HALTESTREIFE
RECHTS
aus £74,35
aus £74,35
# 22
MPN: 99650583100
HALTESTREIFE
CENTER
aus £40,12
aus £40,12
# 23
MPN: 99907604802
verhexen. Nuss - M 6
# 24
MPN: 99650542501
OVERRIDER – STOßSTANGE
links (PR:215)
# 24
MPN: 99650542601
OVERRIDER – STOßSTANGE
richtig (PR:215)
# 25
MPN: 99650540300
ABDICHTUNGSKAPPE
(PR:215)
# 26
MPN: 90006727109
SCHRAUBE MIT Scheibe
(PR:215)
# 27
MPN: 00004320456
SENSORMODUL
(PR:635)
aus £154,38
aus £154,38
# 28
MPN: 99660647300
RING
(PR:635)
aus £6,51
aus £6,51
# 29
MPN: 99650588500
GEHÄUSE
(PR:635)
# 29
MPN: 99650588700
GEHÄUSE
(PR:635)
# 30
MPN: 99950762340
KABEL HALTER
aus £0,82
aus £0,82
# 31
MPN: 99650502102
STOßSTANGENHALTERUNG
aus £617,23
aus £617,23
# 31
MPN: 99650502103
STOßSTANGENHALTERUNG
(PR:215)
aus £617,23
aus £617,23
# 32
MPN: 90037808809
SCHRAUBE, SECHSKANT. HD. - M 12 X 100 – AUSLAUFENDES TEIL
# 32
MPN: 90037808801
Schraube, Sechskant. hd. - M 12 X 100
aus £5,97
aus £5,97
# 33
MPN: 99650501901
PUFFER
aus £24,01
aus £24,01
# 33
MPN: 99650501500
PUFFER
(PR:058)
aus £131,90
aus £131,90
# 34
MPN: 90007545702
SCHRAUBE MIT Scheibe – M 8 X 30 – AUSLAUFTEIL
# 34
MPN: 90037826709
SCHRAUBE MIT Scheibe - M 8 X 30
# 35
MPN: 99350577500
VERPACKUNG
# 36
MPN: 99650547505
Wärmeabweiser
aus £150,45
aus £150,45
# 37
MPN: 99650547702
Wärmeabweiser - D >> - MJ 2002 - Auslaufartikel
LINKS
# 37
MPN: 99650547703
Wärmeabweiser
LINKS
aus £131,34
aus £131,34
# 37
MPN: 99650547802
Wärmeabweiser - D >> - MJ 2002 - Auslaufartikel
RECHTS
# 37
MPN: 99650547803
Wärmeabweiser
RECHTS
aus £131,34
aus £131,34
# 38
MPN: 99904902509
GESCHULTERTE MUTTER
aus £0,91
aus £0,91
# 39
MPN: 90002502440
Scheibe
aus £0,86
aus £0,86
# 40
MPN: 99907308002
Schraube mit Scheibe - ST 4,2 X 16
aus £0,69
aus £0,69
# 43
MPN: 99902523540
GUMMI- Scheibe
aus £2,14
aus £2,14
# 46
MPN: 99950704040
Spreizmutter - ST 4,2
aus £1,45
aus £1,45
