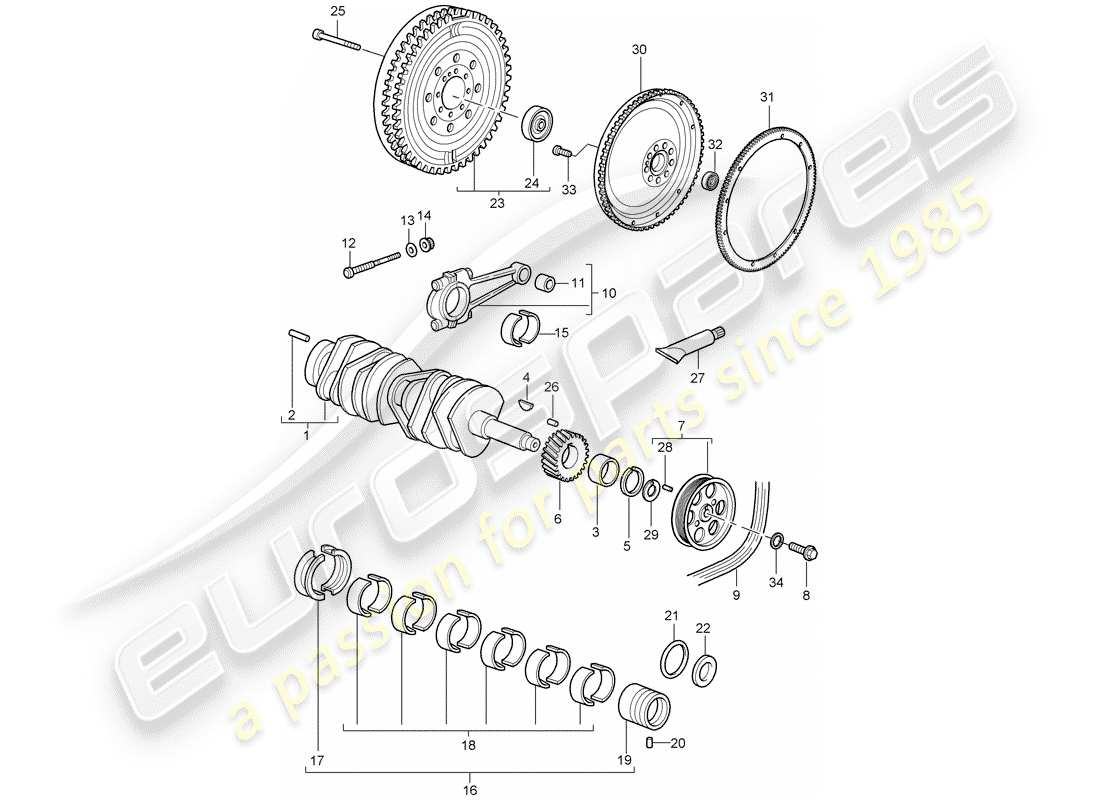

102-000 - Kurbelwelle
Porsche 2003 (996 GT3) CRANKSHAFT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
-
SIEHE TECHNISCHE INFORMATIONEN - SIEHE HAUPTGRUPPE 3 (GETRIEBE) - NR.3 /03
(9679)
# 1
MPN: 99610202191
Kurbelwelle - D >> - MJ 2001
(9676)
aus £2.598,72
aus £2.598,72
# 1
MPN: 99610202192
Kurbelwelle - D - MJ 2003>>
(9679)
aus £4.348,71
aus £4.348,71
# 2
MPN: 90009503100
FEDERPIN - 6 X 16
aus £0,56
aus £0,56
# 3
MPN: 95910232100
ZWISCHENRING
aus £73,17
aus £73,17
# 4
MPN: 90110214700
WALDMEISTER-SCHLÜSSEL
aus £8,77
aus £8,77
# 5
MPN: 90110214800
Sicherungsring - Nummer 0
aus £5,93
aus £5,93
# 5
MPN: 90110214801
Sicherungsring - Nummer 1
aus £5,93
aus £5,93
# 5
MPN: 90110214802
Sicherungsring - Nummer 2
aus £5,93
aus £5,93
# 5
MPN: 90110214803
Sicherungsring - Nummer 3
aus £5,93
aus £5,93
# 6
-
SIEHE HAUPTGRUPPE 1 (MOTOR) – 1/03/15
# 7
MPN: 99610211593
STOSSDÄMPFER
Ersetzung
Ersetzung
# 7
MPN: 99610211595
STOSSDÄMPFER
aus £503,91
aus £503,91
Dieses Teil ersetzt die Teilenummer 99610211593
# 7
MPN: 99610201793
Riemenscheibe - D - MJ 2003>>
(9679)
aus £382,88
aus £382,88
# 7
MPN: 99610201795
Riemenscheibe - D - MJ 2004>>
(9679+ PR:004)
aus £93,11
aus £93,11
# 8
MPN: 99610230190
Schraube, Sechskant. hd. - M 14 X 1,5 X 48
(9676)
aus £21,88
aus £21,88
# 8
MPN: 99921712801
Schraube, Sechskant. hd. - M 14 X 1,5 X 33 - D - MJ 2004>>
(9679+ PR:004)
# 8
MPN: 99310255080
Schraube, Sechskant. hd. - M 14 X 1,5 X 40 - D - MJ 2003>> - Auslaufartikel
(9679)
# 8
MPN: 99310255081
Schraube, Sechskant. hd. - M 14 X 1,5 X 40 - D - MJ 2003>>
(9679)
aus £42,12
aus £42,12
# 9
MPN: 99610215192
Keilrippenriemen
(PR:574)
aus £32,88
aus £32,88
# 9
MPN: 99610215193
Keilrippenriemen
(PR:573)
aus £60,64
aus £60,64
# 10
MPN: 99610301293
PLEUELSTANGE
(9676)
aus £886,66
aus £886,66
# 10
MPN: 99610301295
Pleuelstange - D - MJ 2004>> - Auslaufartikel
(9679)
aus £352,95
aus £352,95
# 10
MPN: 99610301296
Pleuelstange - D - MJ 2004>> - Auslaufartikel
(9679)
aus £369,70
aus £369,70
# 10
MPN: 99610301298
Pleuelstange - D - MJ 2003>>
(9679)
aus £384,21
aus £384,21
# 11
MPN: 99610311190
Buchse-Pleuelstange - zur Montage Werkstattmaterial verwenden
aus £106,63
aus £106,63
# 12
MPN: 99610317691
BOLZEN - PLEUELSTANGE
(9676)
aus £111,39
aus £111,39
# 12
MPN: 99610317693
BOLZEN - PLEUELSTANGE
(9679)
aus £37,84
aus £37,84
# 13
MPN: 99610317490
Scheibe
(9676)
aus £31,43
aus £31,43
# 14
MPN: 99610317390
Pleuelmutter
(9676)
aus £64,20
aus £64,20
# 15
MPN: 99610312181
PLEUELLAGERGEHÄUSE
(9676)
aus £11,91
aus £11,91
# 15
MPN: 99610312194
Pleuellagerschale - Auslaufteil
(9679)
aus £18,71
aus £18,71
Dieses Teil ersetzt die Teilenummer 99610312195
# 15
MPN: 99610312195
PLEUELLAGERGEHÄUSE
(9679)
Ersetzung
Ersetzung
# 16
MPN: 96410190100
1 SATZ KURBELWELLENLAGER
(9676)
aus £638,93
aus £638,93
Dieses Teil ersetzt die Teilenummer 93010190100
# 16
MPN: 96410190151
1 SATZ KURBELWELLENLAGER
inner-0.25 Betriebssystem (9676)
aus £882,69
aus £882,69
# 16
MPN: 96410190156
1 SATZ KURBELWELLENLAGER
inner-0,5 os (9676)
aus £882,69
aus £882,69
# 16
MPN: 96410190161
1 SATZ KURBELWELLENLAGER
outer-0.25 Betriebssystem (9676)
aus £882,69
aus £882,69
# 16
MPN: 96410190171
1 SATZ KURBELWELLENLAGER
inner-0.25 Betriebssystem-outer-0.25 Betriebssystem (9676)
aus £922,27
aus £922,27
# 16
MPN: 96410190176
1 SATZ KURBELWELLENLAGER
inner-0,5 os-outer-0.25 os (9676)
# 17
MPN: 93010113115
LAGERSCHALE - I
(9676)
aus £126,75
aus £126,75
# 17
MPN: 99610123192
Drucklager - I
(9679)
aus £179,31
aus £179,31
# 17
MPN: 93010113151
LAGERSCHALE - I
inner-0.25 Betriebssystem (9676)
aus £143,02
aus £143,02
# 17
MPN: 93010113156
LAGERSCHALE - I
inner-0.25 Betriebssystem (9676)
aus £143,02
aus £143,02
# 17
MPN: 93010113161
LAGERSCHALE - I
outer-0.25 Betriebssystem (9676)
aus £143,02
aus £143,02
# 17
MPN: 93010113171
LAGERSCHALE - I
inner-0.25 Betriebssystem-outer-0.25 Betriebssystem (9676)
aus £143,02
aus £143,02
# 17
MPN: 93010113176
LAGERSCHALE - I
inner-0,5 os-outer-0.25 os (9676)
aus £178,61
aus £178,61
# 18
MPN: 93010113215
LAGERSCHALE - II-VII - BESTEHEND:
--2 Teile (9676)
Ersetzung
Ersetzung
# 18
MPN: 99610123292
Hauptlager - II-VII
(9679)
# 18
MPN: 93010113251
LAGERSCHALE - II-VII - AUSLAUFTEIL
inner-0.25 Betriebssystem (9676)
# 18
MPN: 93010113292
LAGERSCHALE - II-VII
inner-0.25 Betriebssystem (9676)
aus £62,72
aus £62,72
# 18
MPN: 93010113292
LAGERSCHALE - LAGERSCHALE - II-VII
inner-0.25 Betriebssystem (9676)
aus £62,72
aus £62,72
# 18
MPN: 93010113256
LAGERSCHALE - II-VII
inner-0,5 os (9676)
# 18
MPN: 93010113261
LAGERSCHALE - II-VII
outer-0.25 Betriebssystem (9676)
aus £70,86
aus £70,86
# 18
MPN: 93010113271
LAGERSCHALE - II-VII - AUSLAUFTEIL
inner-0.25 os-outer-UEBERGR.:0,25 (9676)
# 18
MPN: 93010113272
LAGERSCHALE - II-VII
inner-0.25 Betriebssystem-outer-0.25 Betriebssystem (9676)
aus £114,22
aus £114,22
# 18
MPN: 93010113276
LAGERSCHALE - II-VII
inner-0,5 os-outer-0.25 os (9676)
aus £114,22
aus £114,22
# 19
MPN: 96410113801
BUCHSE - VIII
aus £339,47
aus £339,47
# 19
MPN: 96410113854
BUCHSE - VIII
inner-0.25 Betriebssysteme
aus £308,37
aus £308,37
# 19
MPN: 96410113855
BUCHSE - VIII
inner-0,5 Betriebssysteme
aus £308,37
aus £308,37
# 19
MPN: 96410113865
BUCHSE - VIII
outer-0.25 Betriebssysteme
# 19
MPN: 96410113866
BUCHSE - VIII
inner-0.25 Betriebssystem-outer-0.25 Betriebssystem
aus £308,37
aus £308,37
# 19
MPN: 96410113867
BUCHSE - VIII
inner-0,5 Betriebssystem-outer-0.25 Betriebssystem
aus £308,37
aus £308,37
# 20
MPN: 90001206100
PASSSTIFT - 5 H 8 X 10
aus £0,65
aus £0,65
# 21
MPN: 99970728540
O-Ring - 51 X 4,5
Ersetzung
Ersetzung
# 22
MPN: 99911329041
Radialwellendichtung - 30 X 50 X 10
(9676)
aus £34,54
aus £34,54
# 22
MPN: 99710226591
Dichtung - 30 X 50 X 10 - Siehe Werkstatthandbuch - siehe Hauptgruppe 1 (Motor) - 13-74
(9679)
aus £116,72
aus £116,72
# 23
MPN: 99611401250
ZWEIMALMASSEN-SCHWUNGRAD - D >> - MJ 2001
(PR:002,-003)
aus £1.865,40
aus £1.865,40
Dieses Teil ersetzt die Teilenummer 99611401251
# 23
MPN: 99611401250
Zweimassenschwungrad - D - MJ 2003>>
(PR:003,002)
aus £1.865,40
aus £1.865,40
Dieses Teil ersetzt die Teilenummer 99611401251
# 24
MPN: 99905216900
KUGELLAGER - 15 X 50 X 11
aus £80,33
aus £80,33
# 25
MPN: 99911901701
Schraube, Käse HD. - M 10 X 1,25 X 62
aus £6,19
aus £6,19
# 26
MPN: 90030202300
Passstift - M 4 X 16
aus £1,15
aus £1,15
# 27
MPN: 00004330012
Fett - 100 GR. - Auslaufartikel
# 27
MPN: 00004330021
Fett - 100 Gr. - für - Titan - Bolzen - Pleuel
aus £635,66
aus £635,66
# 27
MPN: 00004302400
Hochdruckfett - 1 Tube - 80 Gr. - für - Pleuellagerschale
Ersetzung
Ersetzung
# 28
MPN: 90001207100
Dübelstift – A 4 X 8
aus £1,10
aus £1,10
# 29
MPN: 99610220390
Scheibe – D – MJ 2003>>
(9679)
aus £23,72
aus £23,72
# 30
MPN: 96410223931
Schwungrad - D >> - MJ 2001
(PR:003,002)
aus £759,85
aus £759,85
# 30
MPN: 96410223931
Schwungrad - D - MJ 2003>>
(PR:004)
aus £759,85
aus £759,85
# 31
MPN: 96411414331
Zahnkranz - D >> - MJ 2001
(PR:003,002)
aus £258,40
aus £258,40
# 31
MPN: 96411414331
Zahnring - D - MJ 2003>>
(PR:004)
aus £258,40
aus £258,40
# 32
MPN: 93110211100
KUGELLAGER - D >> - MJ 2001 - AUSLAUFTEIL
(PR:003,002)
Ersetzung
Ersetzung
# 32
MPN: 93110211102
KUGELLAGER
(PR:003,002)
aus £39,03
aus £39,03
Dieses Teil ersetzt die Teilenummer 93110211100
# 32
MPN: 93110211100
KUGELLAGER - D - MJ 2003>> - AUSLAUFTEIL
(PR:004)
Ersetzung
Ersetzung
# 32
MPN: 93110211102
Kugellager - D - MJ 2003>>
(PR:004)
aus £39,03
aus £39,03
Dieses Teil ersetzt die Teilenummer 93110211100
# 33
MPN: 92810215101
Schraube, Käse HD. - D >> - MJ 2001
(PR:003,002)
aus £2,74
aus £2,74
# 33
MPN: 92810215101
Schraube, Käse HD. - D - MJ 2003>>
(PR:004)
aus £2,74
aus £2,74
# 34
MPN: 99902517402
Scheibe – 14 X 1,5 X 40 – AUSLAUFTEIL
(PR:004)
# 34
MPN: 99902517401
Scheibe - 14 X 1,5 X 40
(PR:004)
aus £16,00
aus £16,00
-part-diagram-102-005.webp "PORSCHE 2003 (996 GT3) ZYLINDER MIT KOLBEN TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 2003 (996 GT3) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 2003 (996 GT3) KETTENGEHÄUSE - SPANNER - KETTE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 2003 (996 GT3) NOCKENWELLENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 2003 (996 GT3) VENTILSTEUERUNG TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 2003 (996 GT3) ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 2003 (996 GT3) MOTORSCHMIERUNG – ÖLTANK TEILEDIAGRAMM")
-part-diagram-104-010.webp "PORSCHE 2003 (996 GT3) ÖLFILTER – HALTERUNG TEILEDIAGRAMM")
-part-diagram-104-020.webp "PORSCHE 2003 (996 GT3) ÖLVERSORGUNG – RÜCKLAUFLEITUNG TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 2003 (996 GT3) WASSERPUMPE - WASSERPUMPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-105-003.webp "PORSCHE 2003 (996 GT3) LEITUNGEN – HEIZUNG TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 2003 (996 GT3) WASSERKÜHLUNG 1 TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 2003 (996 GT3) WASSERKÜHLUNG 2 TEILEDIAGRAMM")
-part-diagram-105-015.webp "PORSCHE 2003 (996 GT3) WASSERKÜHLUNG 3 TEILEDIAGRAMM")
-part-diagram-105-017.webp "PORSCHE 2003 (996 GT3) KÜHLER TEILEDIAGRAMM")
-part-diagram-105-020.webp "PORSCHE 2003 (996 GT3) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 2003 (996 GT3) LUFTREINIGER TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 2003 (996 GT3) DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 2003 (996 GT3) KRAFTSTOFFSAMMELROHR TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 2003 (996 GT3) ANSAUGLUFTVERTEILER TEILEDIAGRAMM")
-part-diagram-108-005.webp "PORSCHE 2003 (996 GT3) LUFTINJEKTION TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 2003 (996 GT3) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-109-005.webp "PORSCHE 2003 (996 GT3) ENGINE OIL - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 2003 (996 GT3) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 2003 (996 GT3) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 2003 (996 GT3) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-020.webp "PORSCHE 2003 (996 GT3) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 2003 (996 GT3) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 2003 (996 GT3) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 2003 (996 GT3) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 2003 (996 GT3) KUPPLUNGSFREIGABE TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 2003 (996 GT3) GETRIEBE - EINBAUFERTIG TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 2003 (996 GT3) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 2003 (996 GT3) ZAHNRADSÄTZE TEILEDIAGRAMM")
-part-diagram-303-010.webp "PORSCHE 2003 (996 GT3) ZAHNRÄDER UND WELLEN TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 2003 (996 GT3) SCHALTWELLE - SCHALTGABEL - SCHALTSTANGE TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 2003 (996 GT3) SCHALTSPERRE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 2003 (996 GT3) SPERRDIFFERENZIAL – KOMPLETT- UND REPARATURSÄTZE TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 2003 (996 GT3) GETRIEBEAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 2003 (996 GT3) GETRIEBEÖLKÜHLER – LEITUNGEN – D – MJ 2004>> TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 2003 (996 GT3) QUERTRÄGER – QUERLENKER TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 2003 (996 GT3) RADTRÄGER - RADNABE TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 2003 (996 GT3) AUFHÄNGUNG – STOSSDÄMPFERFEDERBEIN TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 2003 (996 GT3) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 2003 (996 GT3) SERVOLENKUNG - LENKGETRIEBE - LENKUNGSTEILE TEILEDIAGRAMM")
-part-diagram-403-001.webp "PORSCHE 2003 (996 GT3) SERVOLENKUNG - LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-003.webp "PORSCHE 2003 (996 GT3) SERVOLENKUNG - SERVOPUMPE - BEHÄLTER TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 2003 (996 GT3) LENKSCHUTZROHR - LENKZWISCHENWELLE - LENKRÄDER TEILEDIAGRAMM")
-part-diagram-403-006.webp "PORSCHE 2003 (996 GT3) AIRBAG TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 2003 (996 GT3) HINTERACHSE – RADTRÄGER – OBERLENKER – RADNABE TEILEDIAGRAMM")
-part-diagram-501-001.webp "PORSCHE 2003 (996 GT3) HINTERACHSE - SEITENTEIL - HALTERUNG TEILEDIAGRAMM")
-part-diagram-501-003.webp "PORSCHE 2003 (996 GT3) STABILISATOR TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 2003 (996 GT3) ANTRIEBSWELLE – RADNABE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 2003 (996 GT3) STOSSDÄMPFER – SCHRAUBENFEDER TEILEDIAGRAMM")
-part-diagram-601-000.webp "PORSCHE 2003 (996 GT3) RÄDER TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 2003 (996 GT3) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-005.webp "PORSCHE 2003 (996 GT3) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 2003 (996 GT3) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – KUPPLUNGSPUMPE TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 2003 (996 GT3) BREMSLEITUNGEN – VORDERSEITE TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 2003 (996 GT3) BREMSLEITUNG - VORDERACHSE - UNTERBAU - UNTERDRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-604-015.webp "PORSCHE 2003 (996 GT3) BREMSLEITUNG - UNTERBAU - HINTERACHSE - UNTERDRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-605-000.webp "PORSCHE 2003 (996 GT3) HYDRAULIK-EINHEIT - ANTIBLOCKIERBREMSSYSTEM -ABS- - D >> - MJ 2002 TEILEDIAGRAMM")
-part-diagram-605-005.webp "PORSCHE 2003 (996 GT3) HYDRAULIK-EINHEIT - ANTIBLOCKIERBREMSSYSTEM -ABS- - STEUERUNG - HYDRAULIK-EINHEIT - ANTIBLOCKIERBREMSSYSTEM -ABS- - STEUERUNG - D - MJ 2004>> TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 2003 (996 GT3) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 2003 (996 GT3) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 2003 (996 GT3) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 2003 (996 GT3) PEDALE TEILEDIAGRAMM")
-part-diagram-702-008.webp "PORSCHE 2003 (996 GT3) HYDRAULISCHE KUPPLUNG – BEDIENUNG – KUPPLUNGSGEBERZYLINDER – HYDRAULISCHE KUPPLUNGSLEITUNG TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 2003 (996 GT3) PEDALE – GASSTEUERUNG TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 2003 (996 GT3) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-005.webp "PORSCHE 2003 (996 GT3) FRONTEND TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 2003 (996 GT3) FRONT - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 2003 (996 GT3) KUPPELSTREBE TEILEDIAGRAMM")
-part-diagram-801-020.webp "PORSCHE 2003 (996 GT3) BODEN TEILEDIAGRAMM")
-part-diagram-801-035.webp "PORSCHE 2003 (996 GT3) HINTERES ENDE TEILEDIAGRAMM")
-part-diagram-801-040.webp "PORSCHE 2003 (996 GT3) FENDER TEILEDIAGRAMM")
-part-diagram-801-045.webp "PORSCHE 2003 (996 GT3) COWL TEILEDIAGRAMM")
-part-diagram-801-050.webp "PORSCHE 2003 (996 GT3) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-055.webp "PORSCHE 2003 (996 GT3) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-070.webp "PORSCHE 2003 (996 GT3) VERKLEIDUNGEN – FÜR – UNTERBODEN TEILEDIAGRAMM")
-part-diagram-801-075.webp "PORSCHE 2003 (996 GT3) VERKLEIDUNGEN – FÜR – RADGEHÄUSE TEILEDIAGRAMM")
-part-diagram-801-080.webp "PORSCHE 2003 (996 GT3) SEITENTEILVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 2003 (996 GT3) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 2003 (996 GT3) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 2003 (996 GT3) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 2003 (996 GT3) ABDECKUNG - D >> - MJ 2002 TEILEDIAGRAMM")
-part-diagram-803-006.webp "PORSCHE 2003 (996 GT3) ABDECKUNG - D - MJ 2003>> TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 2003 (996 GT3) TÜRGEHÄUSE - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 2003 (996 GT3) TÜRSIEGEL TEILEDIAGRAMM")
-part-diagram-804-020.webp "PORSCHE 2003 (996 GT3) TÜRSCHNALLE TEILEDIAGRAMM")
-part-diagram-804-030.webp "PORSCHE 2003 (996 GT3) FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 2003 (996 GT3) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 2003 (996 GT3) GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 2003 (996 GT3) BODENABDECKUNG – ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-003.webp "PORSCHE 2003 (996 GT3) VERKLEIDUNG - SCHWELLER TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 2003 (996 GT3) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-008.webp "PORSCHE 2003 (996 GT3) DACHVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-807-009.webp "PORSCHE 2003 (996 GT3) SONNENBLENDEN TEILEDIAGRAMM")
-part-diagram-807-010.webp "PORSCHE 2003 (996 GT3) TÜRVERKLEIDUNG - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-807-015.webp "PORSCHE 2003 (996 GT3) KAROSSERIE – SCHALLABSORBER TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 2003 (996 GT3) ARMATURENBRETTVERKLEIDUNG – MIT: – HALTERAHMEN – TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 2003 (996 GT3) ZUBEHÖR – ARMATURENBRETTVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-809-002.webp "PORSCHE 2003 (996 GT3) ZUBEHÖR – ARMATURENBRETTVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-809-003.webp "PORSCHE 2003 (996 GT3) HANDSCHUHBOX - D - MJ 2002>> TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 2003 (996 GT3) RÜCKSPIEGEL INNEN - RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-809-015.webp "PORSCHE 2003 (996 GT3) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-020.webp "PORSCHE 2003 (996 GT3) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 2003 (996 GT3) NAMENSSCHILDER – FORMEN TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 2003 (996 GT3) SICHERHEITSGURT – ÜBERROLLKÄFIG TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 2003 (996 GT3) HEIZSYSTEM 1 – VORFÜHRLEITUNG – RÜCKLAUFLEITUNG TEILEDIAGRAMM")
-part-diagram-813-001.webp "PORSCHE 2003 (996 GT3) HEIZUNG - LUFTVERTEILER TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 2003 (996 GT3) KLIMAANLAGE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-813-006.webp "PORSCHE 2003 (996 GT3) HEIZUNG - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 2003 (996 GT3) WASSERABFLUSSROHR - MONTAGE - SCHALLABSORBER - HEIZUNG - KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 2003 (996 GT3) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 2003 (996 GT3) STAUB- UND POLLEN-FILTERELEMENT – ABDECKUNGEN – HAUBE TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 2003 (996 GT3) KÄLTEMITTELKREISLAUF TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 2003 (996 GT3) STEUERSCHALTER TEILEDIAGRAMM")
-part-diagram-817-020.webp "PORSCHE 2003 (996 GT3) SPORTSITZ TEILEDIAGRAMM")
-part-diagram-817-025.webp "PORSCHE 2003 (996 GT3) BEZUG - SCHAUMSTOFFTEIL - SPORTSITZ TEILEDIAGRAMM")
-part-diagram-817-030.webp "PORSCHE 2003 (996 GT3) RÜCKENLEHNENSCHALE - SPORTSITZ TEILEDIAGRAMM")
-part-diagram-817-040.webp "PORSCHE 2003 (996 GT3) RAHMEN - RÜCKENLEHNE - SITZRAHMEN - SPORTSITZ TEILEDIAGRAMM")
-part-diagram-817-045.webp "PORSCHE 2003 (996 GT3) SITZGESTELL - SPORTSITZ - FÜR FAHRZEUGE MIT SITZHÖHENVERSTELLUNG TEILEDIAGRAMM")
-part-diagram-817-050.webp "PORSCHE 2003 (996 GT3) SPORTSITZ - SITZGESTELL OHNE HÖHENVERSTELLUNG TEILEDIAGRAMM")
-part-diagram-817-090.webp "PORSCHE 2003 (996 GT3) SITZ - BEZUG - PERLON-VELOURS TEILEDIAGRAMM")
-part-diagram-817-095.webp "PORSCHE 2003 (996 GT3) SITZ - MIT: - LEDER - SITZ ABDECKUNG TEILEDIAGRAMM")
-part-diagram-898-000.webp "PORSCHE 2003 (996 GT3) REPARATURSÄTZE – SCHLÖSSERSATZ – BESTEHEND: – HALTER – TÜRGRIFF, AUSSEN – HANDSCHUHFACHSCHLOSS – SCHLÜSSEL – SCHLÜSSELANHÄNGER TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 2003 (996 GT3) ZÜNDANLAGE TEILEDIAGRAMM")
-part-diagram-901-003.webp "PORSCHE 2003 (996 GT3) STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 2003 (996 GT3) SICHERUNGSKASTEN/RELAISPLATTE – ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-902-001.webp "PORSCHE 2003 (996 GT3) SICHERUNGSKASTEN/RELAISPLATTE - HINTERES ENDE TEILEDIAGRAMM")
-part-diagram-902-005.webp "PORSCHE 2003 (996 GT3) BATTERIE – ANSCHLUSSKASTEN – ANLASSER – LICHTMASCHINE – BATTERIE-HAUPTSCHALTER TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 2003 (996 GT3) KABELSTRÄUME - FAHRGASTRAUM - HANDSCHUHFACH - VORDERER GEPÄCKRAUM - REPARATURSATZ - ANTIBLOCKIERSYSTEM -ABS- - BREMSBELAGVERSCHLEISSANZEIGE - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-902-015.webp "PORSCHE 2003 (996 GT3) KABELBÄUME - FAHRERTÜR - BEIFAHRERTÜR TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 2003 (996 GT3) KABELSTRÄUME - HINTEN - KENNZEICHENBELEUCHTUNG - MOTOR - REPARATURSATZ - ANTIBLOCKIERBREMSSYSTEM -ABS- - BREMSBELAGVERSCHLEISSANZEIGE - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 2003 (996 GT3) FANFARE-HORN - HORN - ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-903-004.webp "PORSCHE 2003 (996 GT3) INNENBELEUCHTUNG - GEPÄCKRAUM-LEUCHTE - MOTORRAUM-LEUCHTE - HANDSCHUHFACH-LEUCHTE - TÜRGRIFFBELEUCHTUNG - INNENENTRIEGELUNG TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 2003 (996 GT3) SCHALTEN TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 2003 (996 GT3) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 2003 (996 GT3) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 2003 (996 GT3) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-021.webp "PORSCHE 2003 (996 GT3) SCHEIBE - D - MJ 2004>> TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 2003 (996 GT3) SCHEINWERFER – BLINKERREPEATER – D >> – MJ 2001 TEILEDIAGRAMM")
-part-diagram-905-002.webp "PORSCHE 2003 (996 GT3) SCHEINWERFER – BLINKERREPEATER – D – MJ 2003>> TEILEDIAGRAMM")
-part-diagram-905-003.webp "PORSCHE 2003 (996 GT3) SCHEINWERFER – BLINKERREPEATER – D – MJ 2003>> TEILEDIAGRAMM")
-part-diagram-905-005.webp "PORSCHE 2003 (996 GT3) RÜCKLICHT - KENNZEICHENBELEUCHTUNG - ZUSÄTZLICHES BREMSLICHT TEILEDIAGRAMM")
-part-diagram-906-001.webp "PORSCHE 2003 (996 GT3) INSTRUMENTE - VOLLSTÄNDIG TEILEDIAGRAMM")
-part-diagram-911-000.webp "PORSCHE 2003 (996 GT3) FUNKGERÄT TEILEDIAGRAMM")
-part-diagram-911-005.webp "PORSCHE 2003 (996 GT3) LAUTSPRECHER TEILEDIAGRAMM")
-part-diagram-911-010.webp "PORSCHE 2003 (996 GT3) TELEFONVORBEREITUNG TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 2003 (996 GT3) WERKZEUG - FEUERLÖSCHER TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 2003 (996 GT3) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 2003 (996 GT3) LACKSTIFT TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 2003 (996 GT3) ERSATZMOTOR – BEREIT ZUM EINBAU TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 2003 (996 GT3) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 2003 (996 GT3) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 2003 (996 GT3) RIEMENSPANNER – RIEMENANTRIEB TEILEDIAGRAMM")
