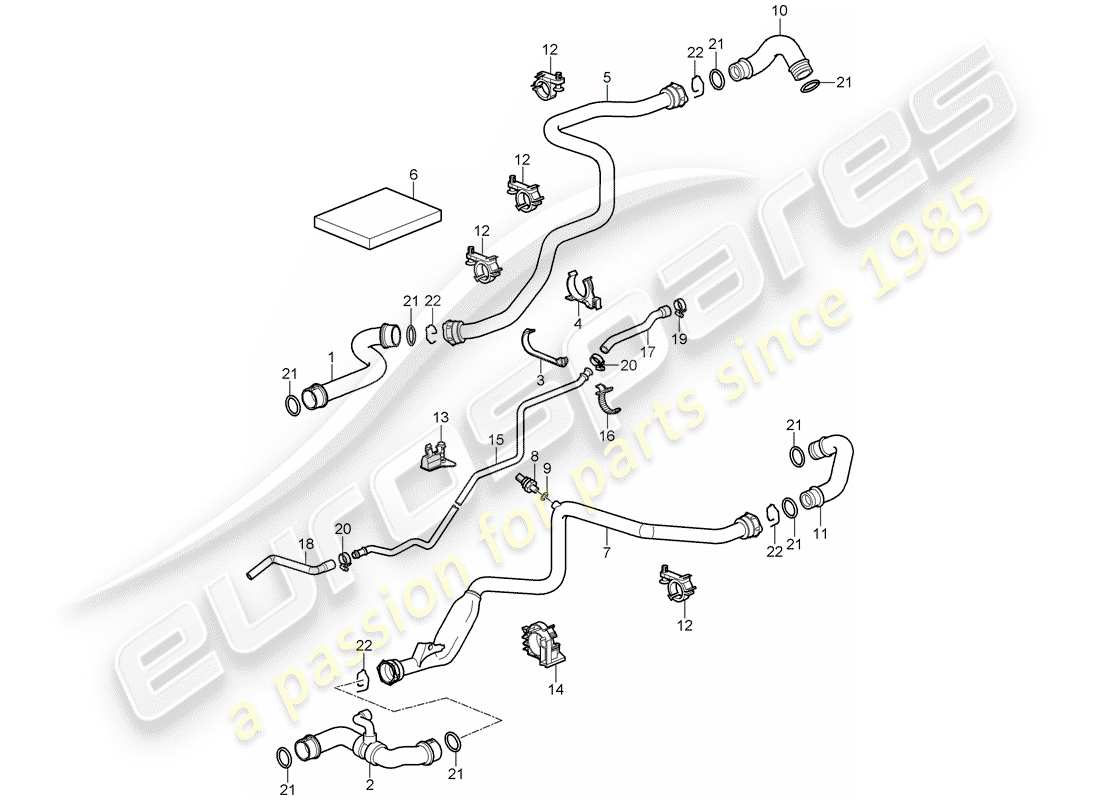

105-005 - Wasserkühlung 1
Porsche 2008 (997-1 GT3) WATER COOLING 1 Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 99710674005
WASSERSCHLAUCH
liefern
Ersetzung
Ersetzung
# 2
MPN: 99710688992
WASSERSCHLAUCH
Rückleitung |
D - MJ 2007>> - MJ 2007
D - MJ 2007>> - MJ 2007
# 2
MPN: 99710688995
WASSERSCHLAUCH
Rückleitung |
D - MJ 2008>> | Auslaufartikel
D - MJ 2008>> | Auslaufartikel
# 2
MPN: 99710688996
WASSERSCHLAUCH
Rückleitung |
D - MJ 2007>>
D - MJ 2007>>
aus £100,92
aus £100,92
# 3
MPN: 99710642600
Halterung
aus £4,56
aus £4,56
# 4
MPN: 99710642701
Halterung
aus £4,56
aus £4,56
# 5
MPN: 99710661002
Wasserrohr
Versorgung | Auslaufartikel
# 5
MPN: 99710661003
Wasserrohr
Versorgung | Auslaufartikel
# 5
MPN: 99710661031
Wasserrohr
liefern
Ersetzung
Ersetzung
# 6
MPN: 99955116640
FILZSTREIFEN
aus £2,68
aus £2,68
# 7
MPN: 99710606900
Wasserrohr
RÜCKLEITUNG
# 10
MPN: 99710650101
WASSERSCHLAUCH
Versorgung 1x
aus £95,95
aus £95,95
# 11
MPN: 99710650200
WASSERSCHLAUCH
RÜCKLEITUNG
aus £95,20
aus £95,20
# 12
MPN: 99610641773
Halterung
Zu | Verwenden Sie |
mit: | Wasserschlauch | 997.106.610.02 | 997.106.610.03
mit: | Wasserschlauch | 997.106.610.02 | 997.106.610.03
aus £3,66
aus £3,66
# 12
MPN: 99610641773
Halterung
Zu | Verwenden Sie |
mit: | Wasserschlauch | 997.106.610.31
mit: | Wasserschlauch | 997.106.610.31
aus £3,66
aus £3,66
# 12
MPN: 99710645732
Halterung
Zu | Verwenden Sie |
mit: | Wasserschlauch | 997.106.610.31
mit: | Wasserschlauch | 997.106.610.31
aus £5,48
aus £5,48
# 13
MPN: 99710642801
Halterung
aus £6,97
aus £6,97
# 14
MPN: 99710642901
Halterung
aus £6,97
aus £6,97
# 15
MPN: 99710668203
Entlüftungsleitung
aus £59,95
aus £59,95
# 16
MPN: 99710651203
ABSTANDSHALTER
Benutze das Teil hier nicht mehr
aus £2,35
aus £2,35
# 17
MPN: 99710625100
ENTLÜFTUNGSSCHLAUCH
Ersetzung
Ersetzung
# 19
MPN: 99951265609
SCHLAUCHKLEMME
25 X 12
aus £2,29
aus £2,29
# 20
MPN: 99951246300
SCHLAUCHKLEMME
aus £6,62
aus £6,62
# 21
MPN: 99610680103
O-RING
aus £3,79
aus £3,79
# 22
MPN: 99710680203
FRÜHLING
Ersetzung
Ersetzung
