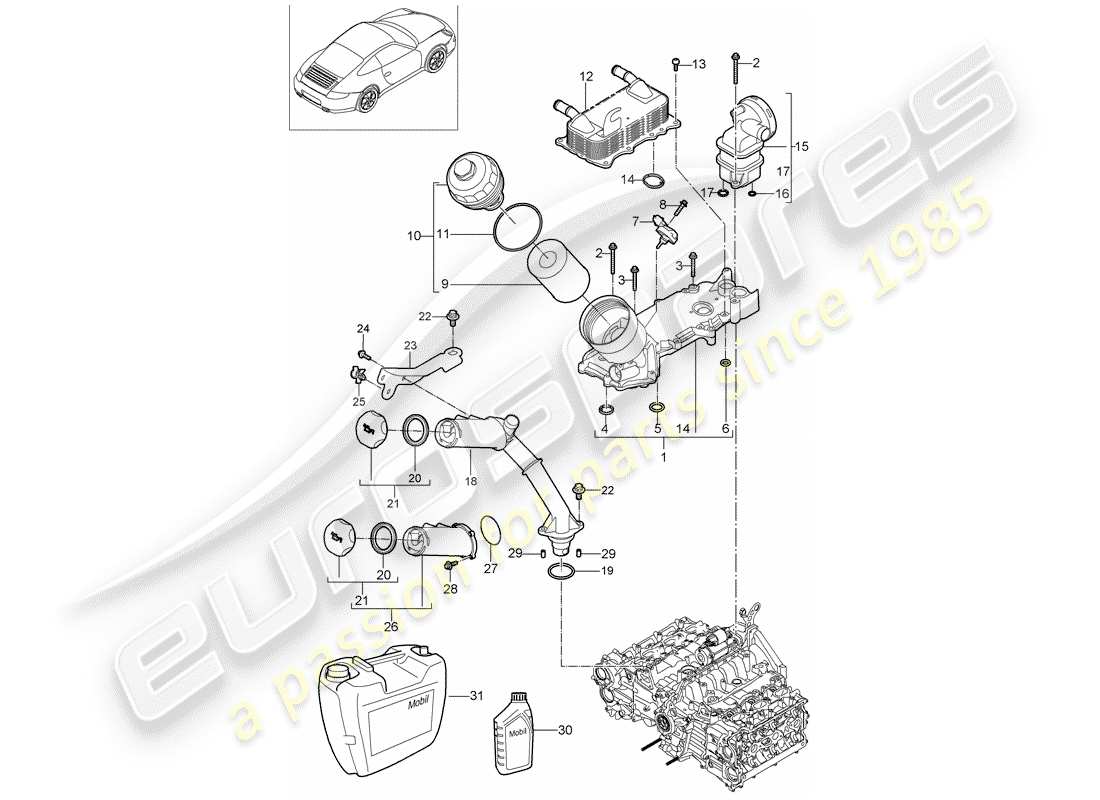

104-005 - Motorschmierung
Porsche 2009 (997-2) ENGINE LUBRICATION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 9A110704501
Ölführendes Gehäuse
Benutze das Teil hier nicht mehr
# 1
MPN: 9A110704502
Ölführendes Gehäuse
Benutze das Teil hier nicht mehr
# 1
MPN: 9A110701003
Ölführendes Gehäuse
Auslaufteil
# 1
MPN: 9A110701005
Ölführendes Gehäuse
Ersetzung
Ersetzung
# 2
MPN: 90038527601
TORX-SCHRAUBE
M 6 X 60
aus £0,89
aus £0,89
# 3
MPN: 90038512501
TORX-SCHRAUBE
M 6 X 45
aus £2,32
aus £2,32
# 4
MPN: 9A110746501
DICHTUNGSRING
Ölführendes Gehäuse | Kurbelgehäuse
Ersetzung
Ersetzung
# 5
MPN: 99970759440
O-RING
11,0 X 4,0
aus £7,14
aus £7,14
# 6
MPN: 99970759540
O-RING
20,0 X 4,0
Ersetzung
Ersetzung
# 7
MPN: 99760620301
ÖLDRUCKMESSGERÄT SENDER
5 BAR |
D >> - MJ 2009 | Auslaufartikel
D >> - MJ 2009 | Auslaufartikel
# 7
MPN: 99760620302
ÖLDRUCKMESSGERÄT SENDER
5 BAR | Siehe technische Informationen | TI 24/09 |
D >> - MJ 2009
D >> - MJ 2009
Ersetzung
Ersetzung
# 7
MPN: 94860621300
ÖLDRUCKMESSGERÄT SENDER
10 BAR | Siehe technische Informationen | TI 24/09 |
D - MJ 2010>>
D - MJ 2010>>
aus £144,13
aus £144,13
# 8
MPN: 90038501901
TORX-SCHRAUBE
M 6 X 25
Ersetzung
Ersetzung
# 9
MPN: 94810722200
ÖLFILTERELEMENT
Verwenden Sie auch: 1x 94810732200
Ersetzung
Ersetzung
# 10
MPN: 94810702200
Ölfilter
Vollständig
Ersetzung
Ersetzung
# 11
MPN: 94810732200
DICHTUNGSRING
91,0 X 4,0
Ersetzung
Ersetzung
# 12
MPN: 9A110745000
HEIZZENTRUM; HEIZKERNSTÜCK; HEIZUNGSGEHÄUSE
aus £520,51
aus £520,51
# 13
MPN: 99907341601
SCHRAUBE MIT Scheibe
M 6 X 20
aus £1,78
aus £1,78
# 14
MPN: 94810717500
Dichtung
Ersetzung
Ersetzung
# 15
MPN: 9A110704000
Ölabscheider
Ersetzung
Ersetzung
# 16
MPN: 99970763440
O-RING
18,5 X 4,0
Ersetzung
Ersetzung
# 17
MPN: 99970763540
O-RING
21,0 X 4,0
Ersetzung
Ersetzung
# 18
MPN: 9A110711502
FÜLLROHR
Motoröl
aus £54,61
aus £54,61
# 18
MPN: 9A110711540
FÜLLROHR
Motoröl |
ohne: | Einfüllstutzen (A101+ PR:X51)
ohne: | Einfüllstutzen (A101+ PR:X51)
aus £63,80
aus £63,80
# 19
MPN: 99970734840
O-RING
42,0 X 4,0
aus £4,52
aus £4,52
# 20
MPN: 9A110733600
Dichtung
ABDICHTUNGSKAPPE
aus £5,54
aus £5,54
# 21
MPN: 9A110703500
ABDICHTUNGSKAPPE
Benutze das Teil hier nicht mehr
# 21
MPN: 9A110703501
ABDICHTUNGSKAPPE
aus £17,66
aus £17,66
# 22
MPN: 90038501901
TORX-SCHRAUBE
M 6 X 20
Ersetzung
Ersetzung
# 23
MPN: 9A110721501
Halterung
Einfüllrohr |
D >> - MJ 2009
D >> - MJ 2009
# 23
MPN: 9A110721502
Halterung
Einfüllrohr |
D - MJ 2010>>
D - MJ 2010>>
# 23
MPN: 9A110721540
Halterung
Einfüllrohr (A101+ PR:X51)
aus £71,37
aus £71,37
# 24
MPN: 90038504101
SECHSKANTSCHRAUBE
M 6 X 20
Ersetzung
Ersetzung
# 25
MPN: 99950788640
HALTERUNG FÜR SCHLAUCH
aus £0,80
aus £0,80
# 26
MPN: 9A110712040
EINFÜLLHALS
Motoröl (A101+ PR:X51)
aus £52,99
aus £52,99
# 27
MPN: 99970764440
O-RING
Einfüllstutzen (A101+ PR:X51)
aus £6,28
aus £6,28
# 28
MPN: 90038505001
SECHSKANTSCHRAUBE
M 6 x 12 (A101+ PR:X51)
aus £3,75
aus £3,75
# 29
MPN: 9A110741540
ÄRMEL
Einfüllrohr (A101+ PR:X51)
aus £9,31
aus £9,31
# 30
MPN: 00004330119
Motoröl
EXXON MOBIL 1 0W-40 | 1 LITER | Container
# 31
MPN: 00004330121
Motoröl
EXXON MOBIL 1 0W-40 | 20 LITER | Container
aus £446,21
aus £446,21
