porsche 2009 997-2 turbo / gt2 kältemittelkreislauf teilediagramm

813-025 - Kältemittelkreislauf

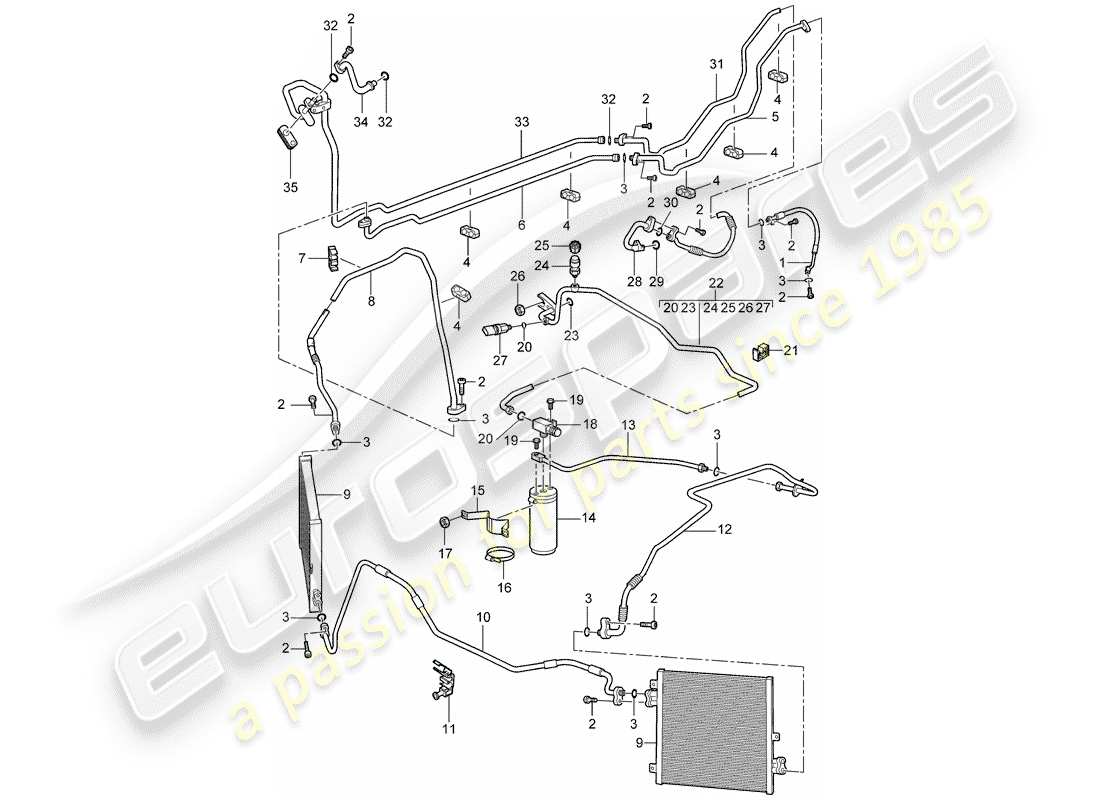

Porsche 2009 997-2 Turbo / GT2 REFRIGERANT CIRCUIT Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                #
                                Artikelnummer
                                Beschreibung
                                Schlüssel
                                Preis
                                # 1
                                MPN: 99757309701
                                DRUCKLEITUNG
                                Auslaufteil
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 1
                                MPN: 99757309703
                                DRUCKLEITUNG
                                aus £152,54
                                aus £152,54
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 2
                                MPN: 90006724702
                                SCHRAUBE MIT Scheibe
                                M8 X 30 | Auslaufteil
                                SCHRAUBE MIT Scheibe – M8X30 – AUSLAUFTEIL Genuine Porsche Teil – Neu (bestellen)
                                # 2
                                MPN: 90006724701
                                SCHRAUBE MIT Scheibe
                                M8 X 30
                                aus £14,61
                                aus £14,61
                                Schraube mit Scheibe - M8X30 Genuine Porsche Teil – Neu (bestellen)
                                # 3
                                MPN: 99970743441
                                O-RING
                                10,6 X 2,0
                                aus £5,61
                                aus £5,61
                                O-Ring - NW 10 Genuine Porsche Teil – Neu auf Lager
                                # 4
                                MPN: 99951123040
                                KABEL HALTER
                                aus £2,29
                                aus £2,29
                                Kabelhalter - zusätzlich verwenden: Genuine Porsche Teil – Neu auf Lager
                                # 5
                                MPN: 99757309603
                                DRUCKLEITUNG
                                aus £109,17
                                aus £109,17
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 6
                                MPN: 99657309202
                                DRUCKLEITUNG
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 7
                                MPN: 99635554701
                                Halterung
                                aus £4,37
                                aus £4,37
                                Halterung Genuine Porsche Teil – Neu (bestellen)
                                # 8
                                MPN: 99757309401
                                DRUCKLEITUNG
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 9
                                MPN: 99657311103
                                Kondensator
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 10
                                MPN: 99757310301
                                DRUCKLEITUNG
                                (TURBO)
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 10
                                MPN: 99757310380
                                DRUCKLEITUNG
                                (GT2)
                                aus £255,78
                                aus £255,78
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 11
                                MPN: 99634754300
                                KABEL HALTER
                                4,75 / 8,0
                                aus £4,86
                                aus £4,86
                                KABEL HALTER Genuine Porsche Teil – Neu auf Lager
                                # 12
                                MPN: 99757310501
                                DRUCKLEITUNG
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 13
                                MPN: 99657310600
                                KÄLTEMITTELLEITUNG
                                RECEIVER-TROCKNER
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 14
                                MPN: 94457314301
                                RECEIVER-TROCKNER
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 15
                                MPN: 99657345100
                                HALTERUNG FÜR TROCKNER
                                aus £11,39
                                aus £11,39
                                HALTERUNG FÜR TROCKNER Genuine Porsche Teil – Neu (bestellen)
                                # 16
                                MPN: 99951234901
                                SCHLAUCHKLEMME
                                A50-70/9
                                aus £4,52
                                aus £4,52
                                Dieses Teil ersetzt die Teilenummer 99951234902
                                Schlauchklemme – SGT 50-70/9 Genuine Porsche Teil – Neu (bestellen)
                                # 18
                                MPN: 99757324300
                                VERTEILERSTÜCK
                                aus £107,62
                                aus £107,62
                                VERTEILERSTÜCK Genuine Porsche Teil – Neu (bestellen)
                                # 19
                                MPN: 90007534001
                                SCHRAUBE MIT Scheibe
                                M6 X 22
                                aus £2,86
                                aus £2,86
                                SCHRAUBE MIT Scheibe Genuine Porsche Teil – Neu (bestellen)
                                # 20
                                MPN: 99970755541
                                O-RING
                                10,8 X 1,8
                                aus £2,29
                                aus £2,29
                                O-Ring - 10,80X1,82 Genuine Porsche Teil – Neu (bestellen)
                                # 21
                                MPN: 99959192240
                                Halterung
                                links | 4,8 / 8,0 (PR:098)
                                aus £4,52
                                aus £4,52
                                Halterung – für – hydraulische Kupplungsleitung Genuine Porsche Teil – Neu (bestellen)
                                # 21
                                MPN: 99951304940
                                KRAWATTE
                                rhd | 8,0 - 30 (PR:099)
                                aus £0,65
                                aus £0,65
                                Kabelbinder – für – Schweißbolzen Genuine Porsche Teil – Neu (bestellen)
                                # 22
                                MPN: 99757310802
                                DRUCKLEITUNG
                                links (PR:098)
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 22
                                MPN: 99757310801
                                DRUCKLEITUNG
                                rhd | Auslaufartikel (PR:099)
                                DRUCKLEITUNG Genuine Porsche Teil – Neu (bestellen)
                                # 22
                                MPN: 99757310803
                                DRUCKLEITUNG
                                rhd (PR:099)
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 23
                                MPN: 99970753141
                                O-RING
                                7,5 X 2,04
                                aus £2,27
                                aus £2,27
                                O-Ring - 7,50X2,00 Genuine Porsche Teil – Neu (bestellen)
                                O-RING Genuine Bentley-Teil – Neu (bestellen)
                                # 24
                                MPN: 99657366600
                                VENTIL
                                aus £28,02
                                aus £28,02
                                VENTIL Genuine Porsche Teil – Neu (bestellen)
                                # 25
                                MPN: 94457366302
                                DECKEL
                                aus £7,46
                                aus £7,46
                                KAPPE - FÜR - VENTIL Genuine Porsche Teil – Neu (bestellen)
                                # 26
                                MPN: 90037701009
                                VERHEXEN. NUSS
                                M6
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 27
                                MPN: 1K0959126B
                                DRUCKSENSOR
                                Auslaufteil
                                DRUCKSENSOR Genuine Porsche Teil – Neu (bestellen)
                                # 27
                                MPN: 95561313701
                                DRUCKSENSOR
                                Auslaufteil
                                DRUCKSENSOR Genuine Porsche Teil – Neu (bestellen)
                                # 27
                                MPN: 95561313702
                                DRUCKSENSOR
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 28
                                MPN: 99757309903
                                SAUGROHR
                                aus £147,37
                                aus £147,37
                                SAUGROHR Genuine Porsche Teil – Neu (bestellen)
                                # 29
                                MPN: 99970743941
                                O-RING
                                23,8 X 2,4
                                aus £6,45
                                aus £6,45
                                O-Ring - 23,80X2,40 Genuine Porsche Teil – Neu (bestellen)
                                # 30
                                MPN: 99970755841
                                O-RING
                                13,7 X 2,5
                                aus £4,52
                                aus £4,52
                                O-Ring - 13,70X2,50N Genuine Porsche Teil – Neu (bestellen)
                                # 31
                                MPN: 99757309501
                                SAUGROHR
                                M >> 627 00765 |
                                M >> 627 00889 | Siehe technische Informationen | GR. 1 , NR. 2/06 (PR:249,480)
                                aus £266,30
                                aus £266,30
                                SAUGROHR Genuine Porsche Teil – Neu (bestellen)
                                # 31
                                MPN: 99757309504
                                SAUGROHR
                                für Fahrzeuge bis |
                                M >> 627 00765 |
                                M >> 627 00889 |
                                verwenden Sie auch: |
                                siehe Abbildung, Element: 813-026,1 (PR:573,249, 480)
                                aus £247,27
                                aus £247,27
                                SAUGROHR Genuine Porsche Teil – Neu (bestellen)
                                # 32
                                MPN: 99970753441
                                O-RING
                                17,0 X 2,0
                                aus £5,33
                                aus £5,33
                                O-Ring - 17X2,00 Genuine Porsche Teil – Neu auf Lager
                                # 33
                                MPN: 99657309101
                                SAUGROHR
                                Ersetzung
                                Ersetzung
                                Genuine Porsche Teil (nicht mehr bestellbar)
                                # 34
                                MPN: 99657309306
                                SAUGROHR
                                links (PR:098)
                                aus £83,97
                                aus £83,97
                                SAUGROHR Genuine Porsche Teil – Neu (bestellen)
                                # 34
                                MPN: 99657309307
                                SAUGROHR
                                rhd (PR:099)
                                aus £135,40
                                aus £135,40
                                SAUGROHR Genuine Porsche Teil – Neu (bestellen)
                                # 35
                                MPN: 99657376901
                                TÜLLE
                                aus £4,59
                                aus £4,59
                                TÜLLE Genuine Porsche Teil – Neu (bestellen)
