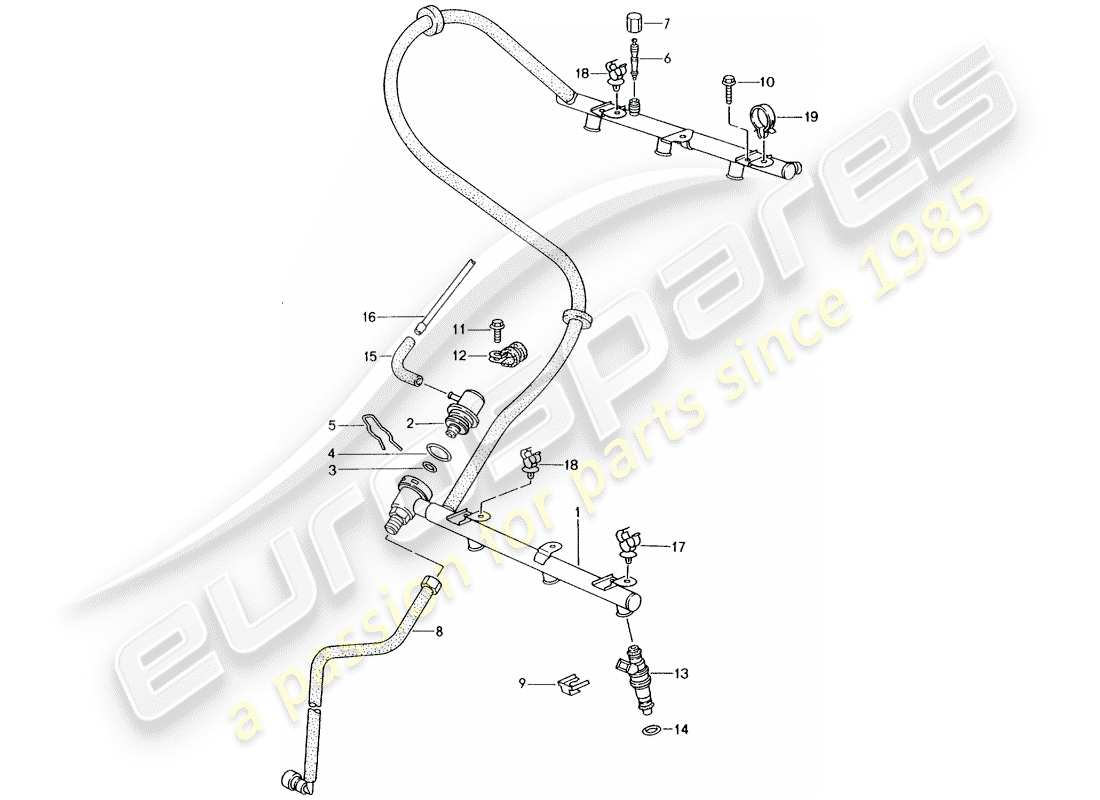

107-005 - Kraftstoffsammelrohr
Porsche 1997 (986 Boxster) Fuel collection pipe Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 99611003104
Kraftstoffsammelrohr
Kraftstoffsammelrohr
# 1
MPN: 99611003105
KRAFTSTOFF-SAMMELROHR D >>- MJ 1997
9620 (2.5 Liter 6 Zylindermotor (204 PS / 150 Kilowatt mit Motorcode: 9620 und eingebauten 08/1996-07/1999)
# 1
MPN: 99611003107
Kraftstoffsammelleitung D - MJ 1998>>
9620 (2.5 Liter 6 Zylindermotor (204 PS / 150 Kilowatt mit Motorcode: 9620 und eingebauten 08/1996-07/1999)
# 1
MPN: 99611003501
Kraftstoffsammelrohr
Kraftstoffsammelrohr
# 1
MPN: 99611003503
KRAFTSTOFFSAMMELROHR D - MJ 2000>>- MJ 2000
9621 (3.2 Liter 6 Zylindermotor (251 PS / 185 Kilowatt mit Motorcode: 9621 und eingebaut 08/1999-07/2002) | 9622 (2.7 Liter 6 Zylindermotor (217 PS / 160 Kilowatt mit Motorcode: 9622 und eingebaut 08/1999-07/2000) 9622 (2.7 Liter 6 Zylindermotor (220 PS / 162 Kilowatt mit Motorcode: 9622 und eingebaut 08/2000-07/2002)
# 1
MPN: 99611093501
KRAFTSTOFF-SAMMELROHR MIT: KRAFTSTOFFDRUCKREGLER D - MJ 2000>>- MJ 2000
9621 (3.2 Liter 6 Zylindermotor (251 PS / 185 Kilowatt mit Motorcode: 9621 und eingebaut 08/1999-07/2002) | 9622 (2.7 Liter 6 Zylindermotor (217 PS / 160 Kilowatt mit Motorcode: 9622 und eingebaut 08/1999-07/2000) 9622 (2.7 Liter 6 Zylindermotor (220 PS / 162 Kilowatt mit Motorcode: 9622 und eingebaut 08/2000-07/2002)
aus £655,95
aus £655,95
# 1
MPN: 99611003504
KRAFTSTOFFSAMMELROHR D - MJ 2001>>- MJ 2001
9621 (3.2 Liter 6 Zylindermotor (251 PS / 185 Kilowatt mit Motorcode: 9621 und eingebaut 08/1999-07/2002) | 9622 (2.7 Liter 6 Zylindermotor (217 PS / 160 Kilowatt mit Motorcode: 9622 und eingebaut 08/1999-07/2000) 9622 (2.7 Liter 6 Zylindermotor (220 PS / 162 Kilowatt mit Motorcode: 9622 und eingebaut 08/2000-07/2002)
# 1
MPN: 99611093502
KRAFTSTOFF-SAMMELROHR MIT: KRAFTSTOFFDRUCKREGLER D - MJ 2001>>- MJ 2001
aus £655,95
aus £655,95
# 1
MPN: 99611003602
Kraftstoffsammelleitung D - MJ 2002>>
Kraftstoffsammelleitung D - MJ 2002>>
# 1
MPN: 99611003605
Kraftstoffsammelleitung D - MJ 2002>>
9621 (3.2 Liter 6 Zylindermotor (251 PS / 185 Kilowatt mit Motorcode: 9621 und eingebaut 08/1999-07/2002) | 9622 (2.7 Liter 6 Zylindermotor (217 PS / 160 Kilowatt mit Motorcode: 9622 und eingebaut 08/1999-07/2000) 9622 (2.7 Liter 6 Zylindermotor (220 PS / 162 Kilowatt mit Motorcode: 9622 und eingebaut 08/2000-07/2002) | 9623 (2.7 Liter 6 Zylindermotor (228 PS / 168 Kilowatt mit Motorcode: 9623 und eingebaut 08/2002-07/2004) | 9624 (3.2 Liter 6 Zylinder Motor (259 PS / 191 Kilowatt mit Motorcode: 9624 und eingebautem 08/2002-07/2004)
aus £281,77
aus £281,77
# 1
MPN: 99611003630
KRAFTSTOFFSAMMELROHR D - MJ 2004>>- MJ 2004
9624 (3.2 Liter 6 Zylindermotor (259 PS / 191 Kilowatt mit Motorcode: 9624 und eingebautem 08/2002-07/2004) mit, P091 (Sondermodell '50 Jahre Spyder')
# 2
MPN: 99311019901
DRUCKREGLER D >>- MJ 2001
Ersetzung
Ersetzung
# 3
MPN: 99970727640
O-RING 5 X 2,5
aus £10,50
aus £10,50
# 4
MPN: 99970727740
O-RING 20 X 2,5
aus £10,50
aus £10,50
# 5
MPN: 99311019600
HALTEKLAMMER
aus £3,24
aus £3,24
# 6
MPN: 99311021700
VENTIL
aus £10,15
aus £10,15
# 7
MPN: 99311021801
KAPPE-VERSCHLUSS
aus £7,65
aus £7,65
# 8
MPN: 99611031607
KRAFTSTOFFLEITUNG D >>- MJ 1997
# 8
MPN: 99611031608
KRAFTSTOFFSCHLAUCH D >>- MJ 1999
9620 (2.5 Liter 6 Zylindermotor (204 PS / 150 Kilowatt mit Motorcode: 9620 und eingebauten 08/1996-07/1999)
aus £160,01
aus £160,01
# 8
MPN: 99611031610
KRAFTSTOFFSCHLAUCH D - MJ 2000>>- MJ 2001
9621 (3.2 Liter 6 Zylindermotor (251 PS / 185 Kilowatt mit Motorcode: 9621 und eingebaut 08/1999-07/2002) | 9622 (2.7 Liter 6 Zylindermotor (217 PS / 160 Kilowatt mit Motorcode: 9622 und eingebaut 08/1999-07/2000) 9622 (2.7 Liter 6 Zylindermotor (220 PS / 162 Kilowatt mit Motorcode: 9622 und eingebaut 08/2000-07/2002)
# 9
MPN: 99611011352
HALTEKLAMMER
# 10
MPN: 90037803609
SECHSKANTSCHRAUBE M 6 X 12
Ersetzung
Ersetzung
# 11
MPN: 99991908502
SCHRAUBE MIT Scheibe M 6 X 22
aus £1,15
aus £1,15
# 12
MPN: 99951123402
KLEMME 16 X 15
aus £2,14
aus £2,14
# 13
MPN: 99660612000
Einspritzventil D >>- MJ 1999
Einspritzventil D >>- MJ 1999
# 13
MPN: 99660612001
EINSPRITZVENTIL D - MJ 2000
aus £68,46
aus £68,46
# 13
MPN: PCG60612001
1 SET INJEKTOREN D - MJ 2000
aus £385,92
aus £385,92
# 13
MPN: 99660612200
EINSPRITZVENTIL D - MJ 2001>>
aus £255,97
aus £255,97
# 13
MPN: 99965284040
STECKVERBINDER
aus £18,49
aus £18,49
# 13
MPN: 99965277112
FLACHKONTAKT
aus £1,15
aus £1,15
# 13
MPN: 99970416140
SIEGEL
aus £0,61
aus £0,61
# 14
MPN: 94411090101
O-RING 7,52 X 3,53
aus £7,05
aus £7,05
# 15
MPN: 92857471703
FORMSCHLAUCH
Ersetzung
Ersetzung
# 15
MPN: 00004320501
ROHR 4 X 1
aus £6,78
aus £6,78
# 16
-
KÜRZEN AUF: 340 MM
# 17
MPN: 99951124040
KABELHALTER 11,0 - 18
aus £1,10
aus £1,10
# 18
MPN: 99951123940
KABELHALTER 6,0 - 12
aus £0,59
aus £0,59
# 19
MPN: 321971847B
CLIP
aus £1,12
aus £1,12
