Betrieb | Kupplungsgeberzylinder | hydraulische Kupplungsleitung.
-part-diagram-702-008.webp)

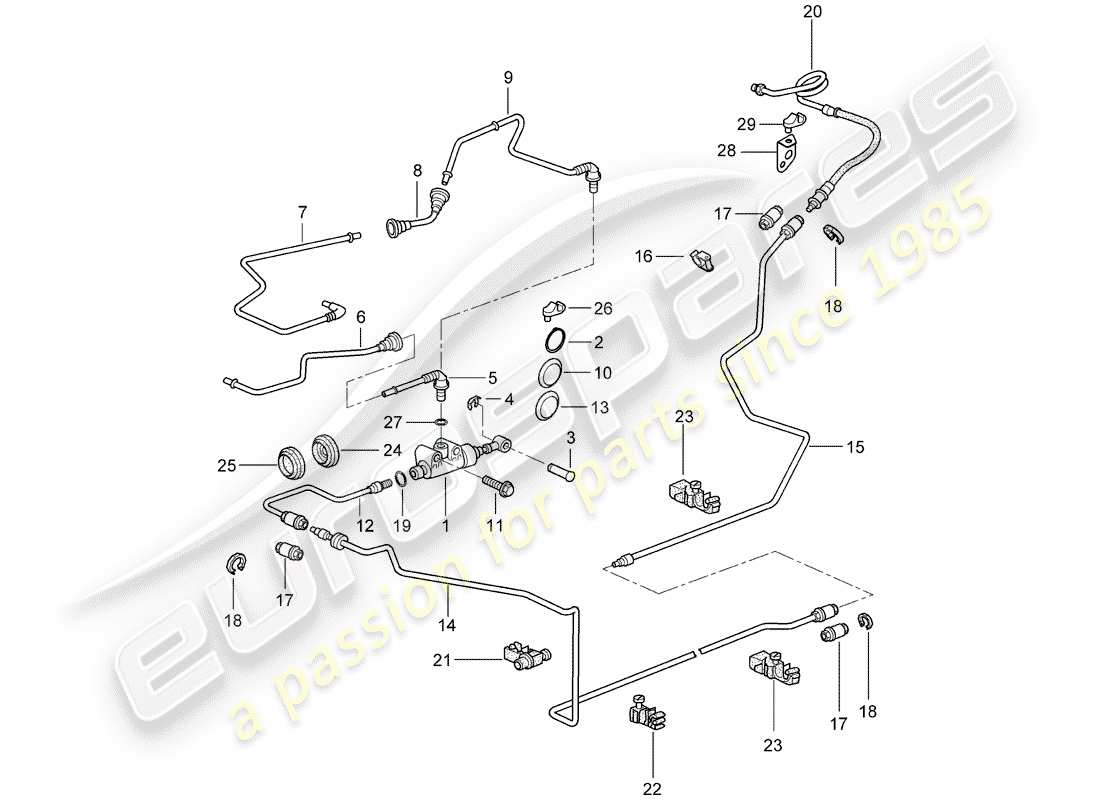

702-008 - hydraulische Kupplung
Porsche 2006 (987 Boxster) HYDRAULIC CLUTCH Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 99742317101
KUPPLUNGSHAUPTZYLINDER
Ersetzung
Ersetzung
# 2
MPN: 99642361400
SICHERUNGSRING
DRUCKLEITUNG
aus £2,34
aus £2,34
# 3
MPN: 99642331506
STIFT
aus £3,10
aus £3,10
# 4
MPN: 99916602202
Scheibe
für | Stift | Auslaufartikel
# 4
MPN: 99916602201
Scheibe
für | Stift
aus £2,29
aus £2,29
# 5
MPN: 99742314700
VERSORGUNGSROHR
(PR:098)
aus £41,96
aus £41,96
# 6
MPN: 99742313700
VERSORGUNGSROHR
(PR:098)
aus £51,42
aus £51,42
# 7
MPN: 99642313804
VERSORGUNGSROHR
(PR:099)
aus £17,40
aus £17,40
# 8
MPN: 99642314002
VERSORGUNGSROHR
(PR:099)
aus £36,54
aus £36,54
# 9
MPN: 99642314202
VERSORGUNGSROHR
(PR:099)
aus £24,92
aus £24,92
# 10
MPN: 99970342140
TÜLLE
Seitenbereich (PR:249)
aus £2,06
aus £2,06
# 11
MPN: 90037821709
SCHRAUBE, SECHSKANT. HD.
M 6 X 40
aus £3,81
aus £3,81
# 12
MPN: 99642310710
HYDRAULISCHES KUPPLUNGSROHR
Auslaufartikel (PR:098)
# 12
MPN: 99642310711
HYDRAULISCHES KUPPLUNGSROHR
(PR:098)
aus £141,37
aus £141,37
# 12
MPN: 99742310800
HYDRAULISCHES KUPPLUNGSROHR
Auslaufartikel (PR:099)
# 12
MPN: 99742310801
HYDRAULISCHES KUPPLUNGSROHR
(PR:099)
aus £189,06
aus £189,06
# 13
MPN: 99970217450
TÜLLE
(PR:098)
aus £2,68
aus £2,68
# 14
MPN: 99742310900
HYDRAULISCHES KUPPLUNGSROHR
Auslaufteil
# 14
MPN: 99742310901
HYDRAULISCHES KUPPLUNGSROHR
aus £223,82
aus £223,82
# 15
MPN: 98742311300
HYDRAULISCHES KUPPLUNGSROHR
Auslaufartikel (PR:480)
# 15
MPN: 98742311301
HYDRAULISCHES KUPPLUNGSROHR
(PR:480)
aus £185,47
aus £185,47
# 15
MPN: 98742311325
HYDRAULISCHES KUPPLUNGSROHR
(PR:481)
aus £134,09
aus £134,09
# 16
MPN: 99959196440
Halterung
aus £2,29
aus £2,29
# 17
MPN: 99923054110
VERBINDUNGSELEMENTE
aus £135,50
aus £135,50
# 18
MPN: 99923068540
SICHERUNGSRING
für | Verbindungselemente
aus £5,17
aus £5,17
# 19
MPN: 99970733340
DICHTUNGSRING
aus £4,03
aus £4,03
# 20
MPN: 98742337700
ROHR-/SCHLAUCHLEITUNG
D >> - MJ 2007 (PR:480)
# 20
MPN: 98742337701
ROHR-/SCHLAUCHLEITUNG
D - MJ 2008>> | Auslaufartikel (PR:480)
# 20
MPN: 98742337702
ROHR-/SCHLAUCHLEITUNG
D – MJ 2008>> (PR:480)
aus £88,49
aus £88,49
# 21
MPN: 99635554900
Halterung
aus £4,37
aus £4,37
# 22
MPN: 99635554500
Halterung
aus £3,13
aus £3,13
# 23
MPN: 99635554300
Halterung
aus £4,37
aus £4,37
# 24
MPN: 99970221642
TÜLLE
(PR:481,480)
aus £5,33
aus £5,33
# 25
MPN: 99970221741
TÜLLE
(PR:249)
aus £5,33
aus £5,33
# 26
MPN: 99950758640
KABEL HALTER
aus £0,91
aus £0,91
# 27
MPN: 99970733340
DICHTUNGSRING
6,07 X 1,78N
aus £4,03
aus £4,03
# 28
MPN: 98642367725
UNTERSTÜTZUNG
(PR:481)
aus £6,42
aus £6,42
# 29
MPN: 99950758640
KABEL HALTER
(PR:481)
aus £0,91
aus £0,91
