104-000 - Ölpumpe

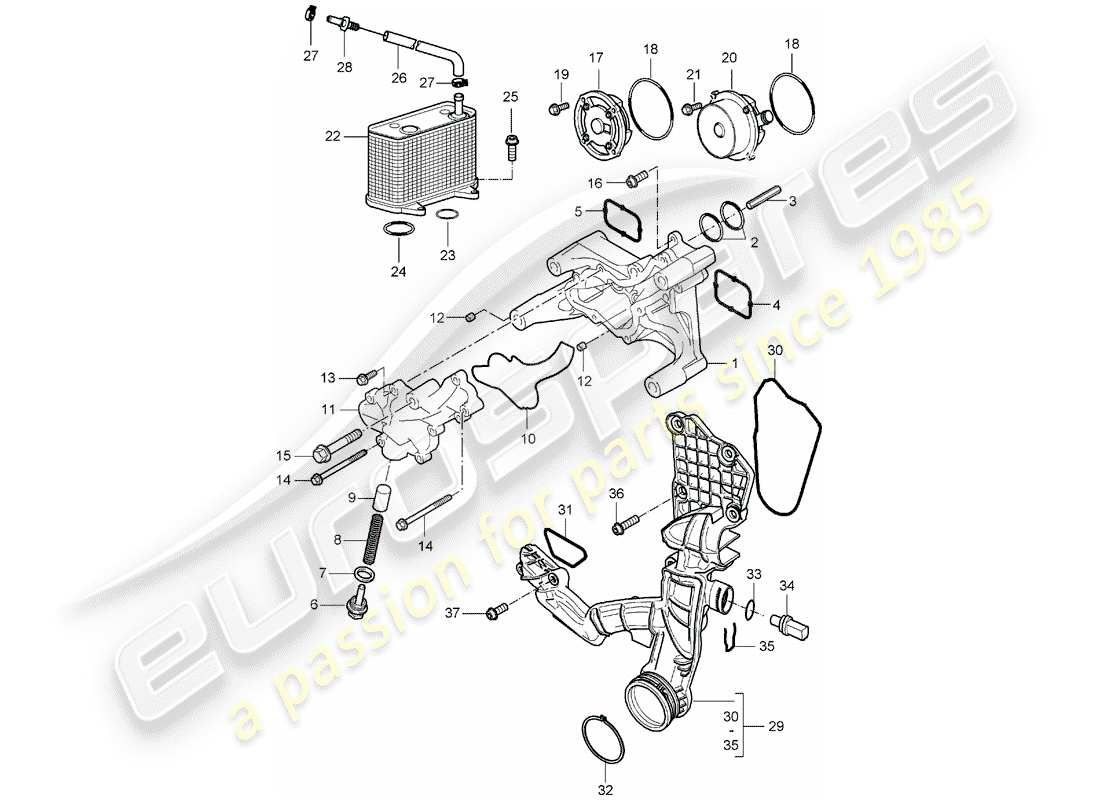

Porsche 2008 (987 Boxster) OIL PUMP Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 99710701204
Ölpumpe
Auslaufteil
# 1
MPN: 99710791204
Ölpumpe
D >> - MJ 2006
aus £230,58
aus £230,58
# 1
MPN: 99710701206
Ölpumpe
D - MJ 2007>> | Auslaufartikel
# 1
MPN: 99710701207
Ölpumpe
D - MJ 2007>>
aus £211,27
aus £211,27
# 2
MPN: 99610710351
O-RING
29,1 X 2,55 |
verwende auch: 1x 00004330013
verwende auch: 1x 00004330013
aus £13,78
aus £13,78
# 3
MPN: 99610712150
TRÄGER
aus £5,64
aus £5,64
# 4
MPN: 99710726600
DICHTUNGSRING
aus £8,22
aus £8,22
# 5
MPN: 99710726700
DICHTUNGSRING
aus £8,22
aus £8,22
# 6
MPN: 99610710551
GEWINDESTECKER
aus £25,69
aus £25,69
# 7
MPN: 99610712350
Dichtung
aus £0,54
aus £0,54
# 8
MPN: 99610712753
FRÜHLING FÜR
ÖLDRUCKENTLASTUNGSVENTIL
aus £8,57
aus £8,57
# 9
MPN: 99710712501
KOLBEN
aus £7,11
aus £7,11
# 10
MPN: 99710726100
DICHTUNGSRING
aus £17,98
aus £17,98
# 11
MPN: 99710721203
ÖLPUMPENABDECKUNG
Verwenden Sie | Position | 1 | Benutze das Teil hier nicht mehr
# 12
MPN: 99610610350
ÄRMEL
aus £1,97
aus £1,97
# 13
MPN: 90038502309
SCHRAUBEN
BM 6 X 25
# 14
MPN: 99907335509
SCHRAUBE, RUND HD.
M 6 X 80 |
D >> - MJ 2006
D >> - MJ 2006
aus £0,78
aus £0,78
# 14
MPN: 99907338101
SCHRAUBE, RUND HD.
M 6 X 110 |
D - MJ 2007>>
D - MJ 2007>>
aus £4,52
aus £4,52
# 15
MPN: 90038508909
TORX-SCHRAUBE
BM 10 X 100
aus £5,17
aus £5,17
# 16
MPN: 99907334404
SCHRAUBE, RUND HD.
M 6 X 20
# 17
MPN: 99710702103
Ölpumpe
Auslaufteil
# 17
MPN: 99710702104
Ölpumpe
aus £133,64
aus £133,64
# 18
MPN: 99970755440
O-RING
95 X 2,5 |
verwende auch: 1x 00004330013
verwende auch: 1x 00004330013
aus £5,33
aus £5,33
Dieses Teil ersetzt die Teilenummer 99610722151
# 19
MPN: 99907331609
SCHRAUBE, SECHSKANT. HD.
M 6 X 20
# 20
MPN: 99710702201
TANDEMPUMPE
Auslaufteil
# 20
MPN: 99710702202
TANDEMPUMPE
Auslaufteil
# 20
MPN: 99710702203
TANDEMPUMPE
Auslaufteil
# 20
MPN: 99710702204
TANDEMPUMPE
Ersetzung
Ersetzung
# 21
MPN: 99907331709
SCHRAUBE, RUND HD.
M 6 X 30
Ersetzung
Ersetzung
# 22
MPN: 99610702507
HEIZZENTRUM; HEIZKERNSTÜCK; HEIZUNGSGEHÄUSE
(9625,9626, 9720)
# 22
MPN: 98710702501
HEIZZENTRUM; HEIZKERNSTÜCK; HEIZUNGSGEHÄUSE
Auslaufartikel (9721,9722)
# 22
MPN: 98710702502
HEIZZENTRUM; HEIZKERNSTÜCK; HEIZUNGSGEHÄUSE
(9721,9722)
aus £311,40
aus £311,40
# 23
MPN: 99970754740
O-RING
28 X 3
aus £2,29
aus £2,29
# 24
MPN: 99970738940
O-RING
35 X 4
aus £1,10
aus £1,10
# 25
MPN: 90038726409
SCHRAUBE, KÄSE HD.
M 6 X 16 | Auslaufteil
# 25
MPN: 90038726401
SCHRAUBE, KÄSE HD.
M 6 X 16
# 25
MPN: N 10546403
SECHSKANT-INNENSECHSKANTKOPF
Schraube | M 6 X 16
aus £1,26
aus £1,26
# 26
MPN: 98710624900
ENTLÜFTUNGSSCHLAUCH
(9625,9626)
aus £25,46
aus £25,46
# 26
MPN: 98710653100
ENTLÜFTUNGSSCHLAUCH
F >> 98-8U702 381 |
F >> 98-8U722 204 ( 9720,9721, 9722)
F >> 98-8U722 204 ( 9720,9721, 9722)
aus £5,73
aus £5,73
# 26
MPN: 98710653101
ENTLÜFTUNGSSCHLAUCH
F 98-8U702 382>> | F 98-8U722 205>> ( 9720,9721, 9722)
aus £20,53
aus £20,53
# 27
MPN: 99951265009
SCHLAUCHKLEMME
B 14 X 12 (9625,9626)
aus £0,91
aus £0,91
# 27
MPN: 99951268409
KLEMME
B 18 X 12 (9720,9721, 9722)
aus £2,68
aus £2,68
# 28
MPN: 99610625500
STECKHÜLSE
(9625,9626)
Ersetzung
Ersetzung
# 29
MPN: 98710650804
WASSERFÜHRUNGSGEHÄUSE
aus £123,66
aus £123,66
# 30
MPN: 99710670900
DICHTUNGSRING
aus £10,83
aus £10,83
# 31
MPN: 99710670800
DICHTUNGSRING
aus £10,83
aus £10,83
# 32
MPN: 99710680203
FRÜHLING
SCB 42
Ersetzung
Ersetzung
# 33
MPN: 99970750840
O-RING
19,6 X 3,65
aus £4,52
aus £4,52
# 34
MPN: 99760641000
TEMPERATURSENDER
aus £35,94
aus £35,94
# 35
MPN: 99902101101
HALTEFEDER
SL-B110
aus £2,29
aus £2,29
# 36
MPN: 99907334404
SCHRAUBE, RUND HD.
M 6 X 20 | Auslaufteil
# 36
MPN: 99907334401
SCHRAUBE, RUND HD.
M 6 X 20
Ersetzung
Ersetzung
# 37
MPN: 99907335209
SCHRAUBE, RUND HD.
M 6 X 35 | Auslaufteil
# 37
MPN: 99907335201
SCHRAUBE, RUND HD.
M 6 X 35
aus £1,88
aus £1,88
# -
-
