807-002 - Innenausstattung

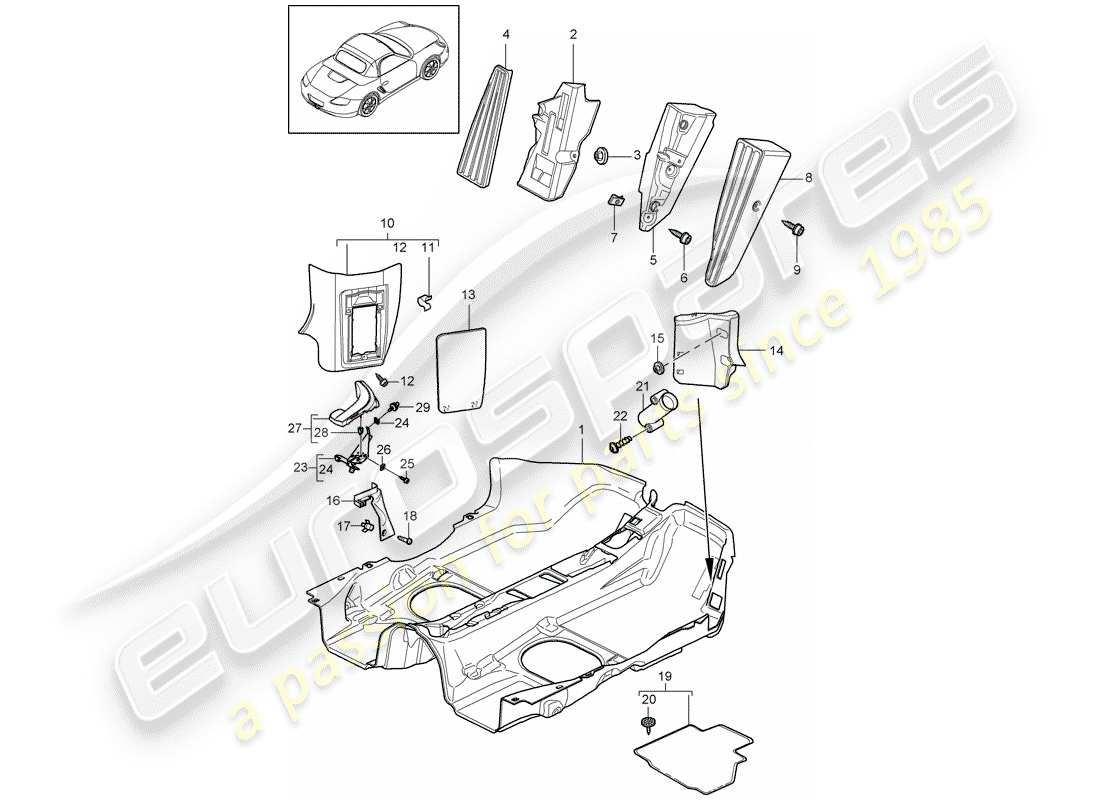

Porsche 2010 (987 Boxster) INTERIOR EQUIPMENT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 98755101108
Bodenbelag (Teppich)
links (PR:098)
Ersetzung
Ersetzung
# -
-
Terrakotta
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
Kakao
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
Dunkelgrau/Natur
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
Braun/Natur
Dieses Teil ersetzt die Teilenummer 98755101108
# 1
MPN: 98755101108
Bodenbelag (Teppich)
links | Bis | Fahrgestellnummer | Siehe technische Informationen | GR.7 NR. 17/11 | KD-NR. 70 (PR:098)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
MEERESBLAU
Dieses Teil ersetzt die Teilenummer 98755101108
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755101108
# 1
MPN: 98755101114
Bodenbelag (Teppich)
links | Von | Fahrgestellnummer | Siehe technische Informationen | GR.7 NR. 17/11 | KD-NR. 70 (PR:098)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 98755101114
# -
-
STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755101114
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755101114
# -
-
MEERESBLAU
Dieses Teil ersetzt die Teilenummer 98755101114
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755101114
# 1
MPN: 98755101109
Bodenbelag (Teppich)
rhd (PR:099)
Ersetzung
Ersetzung
# -
-
Terrakotta
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
Kakao
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
Dunkelgrau/Natur
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
Braun/Natur
Dieses Teil ersetzt die Teilenummer 98755101109
# 1
MPN: 98755101109
Bodenbelag (Teppich)
rhd | Bis | Fahrgestellnummer | Siehe technische Informationen | GR.7 NR. 17/11 | KD-NR. 70 (PR:099)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
MEERESBLAU
Dieses Teil ersetzt die Teilenummer 98755101109
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755101109
# 1
MPN: 98755101115
Bodenbelag (Teppich)
rhd | Von | Fahrgestellnummer | Siehe technische Informationen | GR.7 NR. 17/11 | KD-NR. 70 (PR:099)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 98755101115
# -
-
STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755101115
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755101115
# -
-
MEERESBLAU
Dieses Teil ersetzt die Teilenummer 98755101115
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755101115
# -
-
SCHUTZFOLIE
links | Teppich (PR:098)
# -
-
SCHUTZFOLIE
rhd | Teppich (PR:099)
# 2
MPN: 99755121101
FUSSSTÜTZE
links (PR:098)
aus £14,26
aus £14,26
# 3
MPN: 99907608140
SCHULTERTES HEX. MUTTER AUS KUNSTSTOFF
T5/16 X 11,2
aus £0,91
aus £0,91
# 4
MPN: 99755161100
ABDECKUNG FÜR FUSSSTÜTZE
links (PR:098)
Ersetzung
Ersetzung
# -
-
SATIN-SCHWARZ
Dieses Teil ersetzt die Teilenummer 99755161100
# 4
MPN: 99755198600
ABDECKUNG FÜR FUSSSTÜTZE
links (PR:XXZ,098)
aus £138,33
aus £138,33
# 5
MPN: 99755121200
FUSSSTÜTZE
rhd (PR:099)
aus £14,26
aus £14,26
# 6
MPN: 99907306002
SCHNEIDSCHRAUBE
rhd | ST 4,8 X 13 | für | Montieren | Fußstütze (PR:099)
aus £0,65
aus £0,65
# 7
MPN: 99959148501
BLECHMUTTER
rhd | ST 4,8 | für | Montieren | Fußstütze (PR:099)
aus £0,65
aus £0,65
# 8
MPN: 99755161200
ABDECKUNG FÜR FUSSSTÜTZE
rhd (PR:099)
Ersetzung
Ersetzung
# -
-
SATIN-SCHWARZ
Dieses Teil ersetzt die Teilenummer 99755161200
# 9
MPN: 99991918809
FILLISTER HD. SCHRAUBEN
rhd | 5,0 X 30 | für | Montieren | Abdeckung | Fußstütze (PR:099)
aus £1,10
aus £1,10
# 10
MPN: 99755110100
Beschichtung
links | Sicherungskasten | Teppich (PR:098)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
STEINGRAU
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
MEERESBLAU
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
Terrakotta
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
Kakao
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
Dunkelgrau/Natur
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
Braun/Natur
Dieses Teil ersetzt die Teilenummer 99755110100
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 99755110100
# 10
MPN: 99755110200
Beschichtung
rhd | Sicherungskasten | Teppich (PR:099)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
STEINGRAU
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
MEERESBLAU
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
Terrakotta
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
Kakao
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
Dunkelgrau/Natur
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
Braun/Natur
Dieses Teil ersetzt die Teilenummer 99755110200
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 99755110200
# 11
MPN: 99950755201
FEDERBÜGEL
9,0 X 13/4,0
aus £0,65
aus £0,65
Dieses Teil ersetzt die Teilenummer 95555538800
# 12
MPN: 99991916109
FILLISTER HD. SCHRAUBEN
5,0 X 18 | für | Montieren | Sicherungskasten
aus £0,65
aus £0,65
# 13
MPN: 99755162100
Futter – Bezug
links | Sicherungskasten (PR:098)
Ersetzung
Ersetzung
# -
-
SATIN-SCHWARZ
Dieses Teil ersetzt die Teilenummer 99755162100
# 13
MPN: 99755162200
Futter – Bezug
rhd | Sicherungskasten (PR:099)
Ersetzung
Ersetzung
# -
-
SATIN-SCHWARZ
Dieses Teil ersetzt die Teilenummer 99755162200
# 14
MPN: 99755171202
Halterung
links | Bodenbelag (PR:098)
aus £28,36
aus £28,36
# 14
MPN: 99755171102
Halterung
rhd | Bodenbelag (PR:099)
aus £28,36
aus £28,36
# 15
MPN: 99907608140
SCHULTERTES HEX. MUTTER AUS KUNSTSTOFF
T5/16 X 11,2 | Montieren | Klammer | Bodenbelag
aus £0,91
aus £0,91
# 16
MPN: 98755121502
Beschichtung
links | Sicherheitsgurt
Ersetzung
Ersetzung
# -
-
Terrakotta/Terrakotta
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
KAKAO/KAKAO
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
BRAUN NAT./BRAUN NAT.
Dieses Teil ersetzt die Teilenummer 98755121502
# 16
MPN: 98755121502
Beschichtung
links | Sicherheitsgurt | Bis | Fahrgestellnummer | Siehe technische Informationen | GR.7 NR. 17/11 | KD-NR. 70
Ersetzung
Ersetzung
# -
-
SCHWARZ SCHWARZ
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
STEINGRAU/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
SANDBEIGE/SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
MEERBLAU/MEERBLAU
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
SCHWARZ/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
Dunkelgrau natur/schwarz
Dieses Teil ersetzt die Teilenummer 98755121502
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755121502
# 16
MPN: 98755121503
Beschichtung
left | Seat belt | From | Chassis number | See technical information | GR.7 NR. 17/11 | KD-NR. 70
Ersetzung
Ersetzung
# -
-
SCHWARZ SCHWARZ
Dieses Teil ersetzt die Teilenummer 98755121503
# -
-
STEINGRAU/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121503
# -
-
SANDBEIGE/SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755121503
# -
-
MEERBLAU/MEERBLAU
Dieses Teil ersetzt die Teilenummer 98755121503
# -
-
SCHWARZ/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121503
# -
-
Dunkelgrau natur/schwarz
Dieses Teil ersetzt die Teilenummer 98755121503
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755121503
# 16
MPN: 98755121602
Beschichtung
richtig | Sicherheitsgurt
Ersetzung
Ersetzung
# -
-
Terrakotta/Terrakotta
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
KAKAO/KAKAO
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
BRAUN NAT./BRAUN NAT.
Dieses Teil ersetzt die Teilenummer 98755121602
# 16
MPN: 98755121602
Beschichtung
richtig | Sicherheitsgurt | Bis | Fahrgestellnummer | Siehe technische Informationen | GR.7 NR. 17/11 | KD-NR. 70
Ersetzung
Ersetzung
# -
-
SCHWARZ SCHWARZ
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
STEINGRAU/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
SANDBEIGE/SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
MEERBLAU/MEERBLAU
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
SCHWARZ/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
Dunkelgrau natur/schwarz
Dieses Teil ersetzt die Teilenummer 98755121602
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755121602
# 16
MPN: 98755121603
Beschichtung
right | Seat belt | From | Chassis number | See technical information | GR.7 NR. 17/11 | KD-NR. 70
Ersetzung
Ersetzung
# -
-
SCHWARZ SCHWARZ
Dieses Teil ersetzt die Teilenummer 98755121603
# -
-
STEINGRAU/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121603
# -
-
SANDBEIGE/SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755121603
# -
-
MEERBLAU/MEERBLAU
Dieses Teil ersetzt die Teilenummer 98755121603
# -
-
SCHWARZ/STEINGRAU
Dieses Teil ersetzt die Teilenummer 98755121603
# -
-
Dunkelgrau natur/schwarz
Dieses Teil ersetzt die Teilenummer 98755121603
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755121603
# 17
MPN: 99950743840
Halterung
3,5
aus £2,68
aus £2,68
# 18
MPN: 99907304902
SCHNEIDSCHRAUBE
3,5 X 16
aus £0,65
aus £0,65
# 19
-
FUSSMATTEN
Satz |
siehe Abbildung: 807-006 | Tequipment Katalog
siehe Abbildung: 807-006 | Tequipment Katalog
# 20
MPN: 99990205440
BEFESTIGUNGSPLATTE
für | Fußmatten
aus £7,97
aus £7,97
# 21
MPN: 96455175100
Halterung
rhd | Warnleuchte (PR:099,193)
aus £6,03
aus £6,03
# 21
MPN: 99755185200
Halterung
links | Warnleuchte (PR:098,193)
aus £2,64
aus £2,64
# 22
MPN: 99991925401
FILLISTER HD. SCHRAUBEN
4,0 x 36,5 (PR:193)
# 23
MPN: 98750484700
Halterung
links | B-Säule |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £65,52
aus £65,52
# 23
MPN: 98750484800
Halterung
richtig | B-Säule |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £65,52
aus £65,52
# 24
MPN: N 10511001
BLECHMUTTER
ST 4,2 |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £0,54
aus £0,54
# 25
MPN: 99907306202
SCHNEIDSCHRAUBE
ST 4,8 X 19 | Montieren | Klammer | B-Säule |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £0,59
aus £0,59
# 26
MPN: 99959132901
BLECHMUTTER
4,8 | Montieren | Klammer | B-Säule |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £0,59
aus £0,59
# 27
MPN: 98755574702
ABDECKUNG FÜR SÄULE B
links | |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 98755574702
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755574702
# -
-
Kakao
Dieses Teil ersetzt die Teilenummer 98755574702
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755574702
# 27
MPN: 98755574802
ABDECKUNG FÜR SÄULE B
richtig | |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
Ersetzung
Ersetzung
# -
-
Schwarz
Dieses Teil ersetzt die Teilenummer 98755574802
# -
-
SANDBEIGE
Dieses Teil ersetzt die Teilenummer 98755574802
# -
-
Kakao
Dieses Teil ersetzt die Teilenummer 98755574802
# -
-
CARRERA-ROT
Dieses Teil ersetzt die Teilenummer 98755574802
# 28
MPN: 99950788901
U-CLIP
2,0 - 4,7 |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £0,97
aus £0,97
# 29
MPN: 99959163101
SCHNEIDSCHRAUBE
ST 4,2 X 10 |
D – MJ 2010>> (SPYDER PR:778)
D – MJ 2010>> (SPYDER PR:778)
aus £8,51
aus £8,51
-part-diagram-807-003.webp "PORSCHE 2010 (987 BOXSTER) BESCHICHTUNG TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 2010 (987 BOXSTER) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-006.webp "PORSCHE 2010 (987 BOXSTER) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-007.webp "PORSCHE 2010 (987 BOXSTER) AUFBEWAHRUNGSBOX TEILEDIAGRAMM")
-part-diagram-807-009.webp "PORSCHE 2010 (987 BOXSTER) WINDSCHUTZSCHEIBENRAHMEN TEILEDIAGRAMM")
-part-diagram-807-010.webp "PORSCHE 2010 (987 BOXSTER) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-807-011.webp "PORSCHE 2010 (987 BOXSTER) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-807-015.webp "PORSCHE 2010 (987 BOXSTER) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 2010 (987 BOXSTER) ARMATURENBRETTVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 2010 (987 BOXSTER) ARMATURENBRETTVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-809-003.webp "PORSCHE 2010 (987 BOXSTER) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-809-004.webp "PORSCHE 2010 (987 BOXSTER) HALTERAHMEN TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 2010 (987 BOXSTER) RÜCKSPIEGEL INNEN TEILEDIAGRAMM")
-part-diagram-809-015.webp "PORSCHE 2010 (987 BOXSTER) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-020.webp "PORSCHE 2010 (987 BOXSTER) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 2010 (987 BOXSTER) NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 2010 (987 BOXSTER) CABRIO-VERDECKBEZUG TEILEDIAGRAMM")
-part-diagram-811-003.webp "PORSCHE 2010 (987 BOXSTER) CABRIO-VERDECKBEZUG TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 2010 (987 BOXSTER) OBERER RAHMEN TEILEDIAGRAMM")
-part-diagram-811-008.webp "PORSCHE 2010 (987 BOXSTER) OBERER RAHMEN TEILEDIAGRAMM")
-part-diagram-811-010.webp "PORSCHE 2010 (987 BOXSTER) CABRIOVERDECK TEILEDIAGRAMM")
-part-diagram-811-012.webp "PORSCHE 2010 (987 BOXSTER) ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-811-013.webp "PORSCHE 2010 (987 BOXSTER) OBERER STAURAUM TEILEDIAGRAMM")
-part-diagram-811-015.webp "PORSCHE 2010 (987 BOXSTER) HARDTOP TEILEDIAGRAMM")
-part-diagram-811-016.webp "PORSCHE 2010 (987 BOXSTER) HARDTOP TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 2010 (987 BOXSTER) ÜBERROLLBAR TEILEDIAGRAMM")
-part-diagram-812-001.webp "PORSCHE 2010 (987 BOXSTER) WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 2010 (987 BOXSTER) HEIZSYSTEM 1 TEILEDIAGRAMM")
-part-diagram-813-001.webp "PORSCHE 2010 (987 BOXSTER) HEIZUNG TEILEDIAGRAMM")
-part-diagram-813-002.webp "PORSCHE 2010 (987 BOXSTER) GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 2010 (987 BOXSTER) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 2010 (987 BOXSTER) WASSERABFLUSSROHR TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 2010 (987 BOXSTER) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 2010 (987 BOXSTER) PARTIKELFILTER TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 2010 (987 BOXSTER) KÄLTEMITTELKREISLAUF TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 2010 (987 BOXSTER) STEUERSCHALTER TEILEDIAGRAMM")
-part-diagram-817-000.webp "PORSCHE 2010 (987 BOXSTER) VORDERSITZ TEILEDIAGRAMM")
-part-diagram-817-002.webp "PORSCHE 2010 (987 BOXSTER) SCHAUMSTOFFTEIL TEILEDIAGRAMM")
-part-diagram-817-004.webp "PORSCHE 2010 (987 BOXSTER) RÜCKENLEHNENSCHALE TEILEDIAGRAMM")
-part-diagram-817-006.webp "PORSCHE 2010 (987 BOXSTER) RÜCKENLEHNENRAHMEN TEILEDIAGRAMM")
-part-diagram-817-008.webp "PORSCHE 2010 (987 BOXSTER) SITZGESTELL TEILEDIAGRAMM")
-part-diagram-817-009.webp "PORSCHE 2010 (987 BOXSTER) KISSENTRÄGER TEILEDIAGRAMM")
-part-diagram-817-010.webp "PORSCHE 2010 (987 BOXSTER) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-817-015.webp "PORSCHE 2010 (987 BOXSTER) VORDERSITZ TEILEDIAGRAMM")
-part-diagram-817-017.webp "PORSCHE 2010 (987 BOXSTER) SCHAUMSTOFFTEIL TEILEDIAGRAMM")
-part-diagram-817-018.webp "PORSCHE 2010 (987 BOXSTER) HEIZUNG TEILEDIAGRAMM")
-part-diagram-817-019.webp "PORSCHE 2010 (987 BOXSTER) RÜCKENLEHNENSCHALE TEILEDIAGRAMM")
-part-diagram-817-021.webp "PORSCHE 2010 (987 BOXSTER) RÜCKENLEHNENRAHMEN TEILEDIAGRAMM")
-part-diagram-817-022.webp "PORSCHE 2010 (987 BOXSTER) LENDENWIRBELSTÜTZE TEILEDIAGRAMM")
-part-diagram-817-023.webp "PORSCHE 2010 (987 BOXSTER) SITZGESTELL TEILEDIAGRAMM")
-part-diagram-817-024.webp "PORSCHE 2010 (987 BOXSTER) KISSENTRÄGER TEILEDIAGRAMM")
-part-diagram-817-025.webp "PORSCHE 2010 (987 BOXSTER) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-817-030.webp "PORSCHE 2010 (987 BOXSTER) SITZ TEILEDIAGRAMM")
-part-diagram-817-032.webp "PORSCHE 2010 (987 BOXSTER) SCHAUMSTOFFTEIL TEILEDIAGRAMM")
-part-diagram-817-034.webp "PORSCHE 2010 (987 BOXSTER) SITZ TEILEDIAGRAMM")
-part-diagram-817-036.webp "PORSCHE 2010 (987 BOXSTER) RÜCKENLEHNENSCHALE TEILEDIAGRAMM")
-part-diagram-898-000.webp "PORSCHE 2010 (987 BOXSTER) REPARATURSÄTZE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 2010 (987 BOXSTER) ZÜNDANLAGE TEILEDIAGRAMM")
-part-diagram-901-003.webp "PORSCHE 2010 (987 BOXSTER) STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-901-004.webp "PORSCHE 2010 (987 BOXSTER) STEUERGERÄTE TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 2010 (987 BOXSTER) SICHERUNGSKASTEN/RELAISPLATTE TEILEDIAGRAMM")
-part-diagram-902-001.webp "PORSCHE 2010 (987 BOXSTER) SICHERUNGSKASTEN/RELAISPLATTE TEILEDIAGRAMM")
-part-diagram-902-005.webp "PORSCHE 2010 (987 BOXSTER) BATTERIE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 2010 (987 BOXSTER) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-902-015.webp "PORSCHE 2010 (987 BOXSTER) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 2010 (987 BOXSTER) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 2010 (987 BOXSTER) LEICHTE FASEROPTIK TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 2010 (987 BOXSTER) FANFARENHORN TEILEDIAGRAMM")
-part-diagram-903-004.webp "PORSCHE 2010 (987 BOXSTER) INNENBELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 2010 (987 BOXSTER) SCHALTEN TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 2010 (987 BOXSTER) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 2010 (987 BOXSTER) SCHEIBENWISCHANLAGE KOMPL. TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 2010 (987 BOXSTER) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-020.webp "PORSCHE 2010 (987 BOXSTER) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 2010 (987 BOXSTER) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-001.webp "PORSCHE 2010 (987 BOXSTER) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-005.webp "PORSCHE 2010 (987 BOXSTER) RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-906-001.webp "PORSCHE 2010 (987 BOXSTER) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-906-002.webp "PORSCHE 2010 (987 BOXSTER) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-911-000.webp "PORSCHE 2010 (987 BOXSTER) BEDIENEINHEIT TEILEDIAGRAMM")
-part-diagram-911-001.webp "PORSCHE 2010 (987 BOXSTER) VORBEREITUNG TEILEDIAGRAMM")
-part-diagram-911-005.webp "PORSCHE 2010 (987 BOXSTER) LAUTSPRECHER TEILEDIAGRAMM")
-part-diagram-911-010.webp "PORSCHE 2010 (987 BOXSTER) TELEFON TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 2010 (987 BOXSTER) WERKZEUG TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 2010 (987 BOXSTER) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 2010 (987 BOXSTER) LACKSTIFT TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 2010 (987 BOXSTER) AUSTAUSCHMOTOR TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 2010 (987 BOXSTER) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 2010 (987 BOXSTER) RIEMENSPANNER TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 2010 (987 BOXSTER) KURBELWELLE TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 2010 (987 BOXSTER) KOLBEN TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 2010 (987 BOXSTER) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 2010 (987 BOXSTER) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 2010 (987 BOXSTER) NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 2010 (987 BOXSTER) VENTILSTEUERUNG TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 2010 (987 BOXSTER) ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-104-002.webp "PORSCHE 2010 (987 BOXSTER) ÖLWANNE TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 2010 (987 BOXSTER) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-104-010.webp "PORSCHE 2010 (987 BOXSTER) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 2010 (987 BOXSTER) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-003.webp "PORSCHE 2010 (987 BOXSTER) UNTERRAHMEN TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 2010 (987 BOXSTER) VERBINDUNG TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 2010 (987 BOXSTER) WASSERKÜHLUNG 2 TEILEDIAGRAMM")
-part-diagram-105-015.webp "PORSCHE 2010 (987 BOXSTER) WASSERKÜHLUNG 3 TEILEDIAGRAMM")
-part-diagram-105-017.webp "PORSCHE 2010 (987 BOXSTER) KÜHLER TEILEDIAGRAMM")
-part-diagram-105-020.webp "PORSCHE 2010 (987 BOXSTER) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-105-022.webp "PORSCHE 2010 (987 BOXSTER) WASSERKÜHLUNG 4 TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 2010 (987 BOXSTER) LUFTREINIGER TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 2010 (987 BOXSTER) KRAFTSTOFFSAMMELROHR TEILEDIAGRAMM")
-part-diagram-107-007.webp "PORSCHE 2010 (987 BOXSTER) KRAFTSTOFFSAMMELROHR TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 2010 (987 BOXSTER) ANSAUGLUFTVERTEILER TEILEDIAGRAMM")
-part-diagram-108-005.webp "PORSCHE 2010 (987 BOXSTER) LUFTINJEKTION TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 2010 (987 BOXSTER) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 2010 (987 BOXSTER) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 2010 (987 BOXSTER) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-020.webp "PORSCHE 2010 (987 BOXSTER) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 2010 (987 BOXSTER) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 2010 (987 BOXSTER) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 2010 (987 BOXSTER) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 2010 (987 BOXSTER) KUPPLUNGSFREIGABE TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 2010 (987 BOXSTER) ERSATZGETRIEBE TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 2010 (987 BOXSTER) ERSATZGETRIEBE TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 2010 (987 BOXSTER) SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-320-000.webp "PORSCHE 2010 (987 BOXSTER) - PDK - TEILEDIAGRAMM")
-part-diagram-320-005.webp "PORSCHE 2010 (987 BOXSTER) - PDK - TEILEDIAGRAMM")
-part-diagram-360-000.webp "PORSCHE 2010 (987 BOXSTER) - PDK - TEILEDIAGRAMM")
-part-diagram-370-000.webp "PORSCHE 2010 (987 BOXSTER) - PDK - TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 2010 (987 BOXSTER) KREUZSTÜCK TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 2010 (987 BOXSTER) RADTRÄGER TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 2010 (987 BOXSTER) SUSPENSION TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 2010 (987 BOXSTER) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 2010 (987 BOXSTER) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-403-001.webp "PORSCHE 2010 (987 BOXSTER) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-403-003.webp "PORSCHE 2010 (987 BOXSTER) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-403-004.webp "PORSCHE 2010 (987 BOXSTER) LENKSCHUTZROHR TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 2010 (987 BOXSTER) LENKSCHUTZROHR TEILEDIAGRAMM")
-part-diagram-403-006.webp "PORSCHE 2010 (987 BOXSTER) AIRBAG TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 2010 (987 BOXSTER) HINTERACHSE TEILEDIAGRAMM")
-part-diagram-501-001.webp "PORSCHE 2010 (987 BOXSTER) HINTERACHSE TEILEDIAGRAMM")
-part-diagram-501-003.webp "PORSCHE 2010 (987 BOXSTER) STABILISATOR TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 2010 (987 BOXSTER) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 2010 (987 BOXSTER) STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-601-000.webp "PORSCHE 2010 (987 BOXSTER) RÄDER TEILEDIAGRAMM")
-part-diagram-601-005.webp "PORSCHE 2010 (987 BOXSTER) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-603-005.webp "PORSCHE 2010 (987 BOXSTER) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 2010 (987 BOXSTER) HAUPTBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 2010 (987 BOXSTER) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 2010 (987 BOXSTER) BREMSLEITUNG TEILEDIAGRAMM")
-part-diagram-604-015.webp "PORSCHE 2010 (987 BOXSTER) BREMSLEITUNG TEILEDIAGRAMM")
-part-diagram-605-000.webp "PORSCHE 2010 (987 BOXSTER) HYDRAULIKEINHEIT TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 2010 (987 BOXSTER) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-701-001.webp "PORSCHE 2010 (987 BOXSTER) WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 2010 (987 BOXSTER) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 2010 (987 BOXSTER) PEDALE TEILEDIAGRAMM")
-part-diagram-702-008.webp "PORSCHE 2010 (987 BOXSTER) HYDRAULISCHE KUPPLUNG TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 2010 (987 BOXSTER) PEDALE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 2010 (987 BOXSTER) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-002.webp "PORSCHE 2010 (987 BOXSTER) STECKER TEILEDIAGRAMM")
-part-diagram-801-005.webp "PORSCHE 2010 (987 BOXSTER) FRONTEND TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 2010 (987 BOXSTER) FRONTEND TEILEDIAGRAMM")
-part-diagram-801-020.webp "PORSCHE 2010 (987 BOXSTER) BODEN TEILEDIAGRAMM")
-part-diagram-801-035.webp "PORSCHE 2010 (987 BOXSTER) HINTERES ENDE TEILEDIAGRAMM")
-part-diagram-801-040.webp "PORSCHE 2010 (987 BOXSTER) FENDER TEILEDIAGRAMM")
-part-diagram-801-045.webp "PORSCHE 2010 (987 BOXSTER) COWL TEILEDIAGRAMM")
-part-diagram-801-050.webp "PORSCHE 2010 (987 BOXSTER) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-070.webp "PORSCHE 2010 (987 BOXSTER) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-801-075.webp "PORSCHE 2010 (987 BOXSTER) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-801-080.webp "PORSCHE 2010 (987 BOXSTER) BELÜFTUNG TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 2010 (987 BOXSTER) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 2010 (987 BOXSTER) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 2010 (987 BOXSTER) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 2010 (987 BOXSTER) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-006.webp "PORSCHE 2010 (987 BOXSTER) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-007.webp "PORSCHE 2010 (987 BOXSTER) HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 2010 (987 BOXSTER) TÜRSCHALE TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 2010 (987 BOXSTER) TÜRSIEGEL TEILEDIAGRAMM")
-part-diagram-804-020.webp "PORSCHE 2010 (987 BOXSTER) TÜRSCHNALLE TEILEDIAGRAMM")
-part-diagram-804-030.webp "PORSCHE 2010 (987 BOXSTER) FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 2010 (987 BOXSTER) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 2010 (987 BOXSTER) GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-807-001.webp "PORSCHE 2010 (987 BOXSTER) GEPÄCKRAUM TEILEDIAGRAMM")
