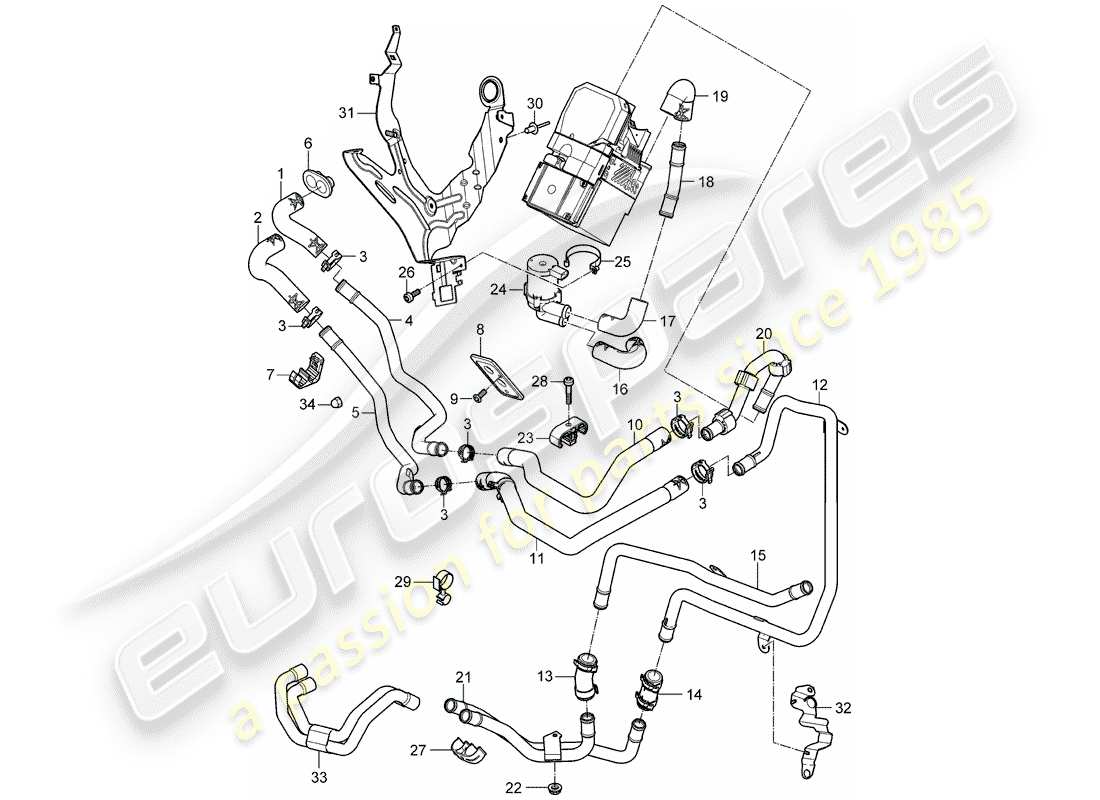

813-001 - Heizungsvorlaufleitung Rücklaufleitung für Diesel
Porsche 2009 (Cayenne E1 9PA) heater supply pipe return line for diesel Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 95557258100
HEIZSCHLAUCH WÄRMETAUSCHER EINGANGSEITE
aus £11,33
aus £11,33
# 2
MPN: 95557298300
HEIZSCHLAUCH WÄRMETAUSCHER AUSGANGSSEITE
aus £14,90
aus £14,90
# 3
MPN: N 90687001
FEDERBANDKLEMME B 27 X 12
aus £4,75
aus £4,75
# 4
MPN: 95557268200
Kühlmittelleitung Linkslenker Wärmetauscher Eingangsseite
PL0L
aus £41,55
aus £41,55
# 4
MPN: 95557268201
Kühlmittelleitung Rechtslenker Wärmetauscher Eingangsseite
PL0R
aus £39,93
aus £39,93
# 5
MPN: 95557268300
Kühlmittelleitung Linkslenker Wärmetauscher Ausgangsseite
PL0L
aus £62,70
aus £62,70
# 5
MPN: 95557268301
Kühlmittelrohr Rechtslenker Wärmetauscher Ausgangsseite
PL0R
# 7
MPN: 95557214500
HALTECLIP RHD KÜHLMITTELROHR
PL0R
aus £5,05
aus £5,05
# 8
MPN: 95557275800
DICHTLEISTE LHD RADKASTEN
PL0L
aus £4,91
aus £4,91
# 9
MPN: N 10451404
Innensechskantschraube mit flachem Kopf M 6 X 16
aus £0,48
aus £0,48
# 10
MPN: 95557215986
HEIZSCHLAUCH WÄRMETAUSCHER EINGANGSEITE
aus £46,67
aus £46,67
# 11
MPN: 95557219196
HEIZSCHLAUCH WÄRMETAUSCHER AUSGANGSSEITE
aus £25,17
aus £25,17
# 12
MPN: 95557292610
Kühlmittelrohr-Wärmetauscher Ausgangsseite
Kühlmittelrohr-Wärmetauscher Ausgangsseite
aus £48,35
aus £48,35
# 13
MPN: 95557278400
HEIZSCHLAUCH
aus £12,53
aus £12,53
# 14
MPN: 95557258900
HEIZSCHLAUCH
aus £9,64
aus £9,64
# 15
MPN: 95557292501
Kühlmittelrohr-Rücklaufleitung Kühlmittelpumpengehäuse
Kühlmittelrohr-Rücklaufleitung Kühlmittelpumpengehäuse
aus £26,63
aus £26,63
# 16
MPN: 95557258702
HEIZSCHLAUCH KÜHLMITTELPUMPENGEHÄUSE
aus £8,69
aus £8,69
# 17
MPN: 95557279105
HEIZSCHLAUCH ZUSATZHEIZUNG
aus £6,38
aus £6,38
# 18
MPN: 95557285700
Kühlmittelleitung Zusatzheizung
Kühlmittelleitung Zusatzheizung
aus £17,66
aus £17,66
# 19
MPN: 95557258802
HEIZSCHLAUCH ZUSATZHEIZUNG
aus £8,69
aus £8,69
# 20
MPN: 95557288800
Kühlmittelrohr-Wärmetauscher
Kühlmittelrohr-Wärmetauscher
aus £32,22
aus £32,22
# 21
MPN: 95557269800
Heizungsrohr Kühlmittelpumpengehäuse
Heizungsrohr Kühlmittelpumpengehäuse
aus £40,74
aus £40,74
# 21
MPN: 95557269802
Heizungsrohr Kühlmittelpumpengehäuse
aus £50,42
aus £50,42
# 22
MPN: N 01508210
SECHSKANT-BUNDMUTTER M 6
aus £0,47
aus £0,47
# 24
MPN: 95857215009
KÜHLMITTELPUMPE
# 26
MPN: N 10620901
INNENSECHSKANTSCHRAUBE MIT INNENSECHSKANTKOPF M 4GFX16
aus £1,31
aus £1,31
# 28
MPN: N 10620901
INNENSECHSKANTSCHRAUBE MIT INNENSECHSKANTKOPF M6 X 30
aus £1,31
aus £1,31
# 29
MPN: N 10422701
HALTER FÜR UNTERDRUCKSCHLAUCH KRAFTSTOFFLEITUNG RADKASTEN KÜHLMITTELSCHLAUCH
aus £3,21
aus £3,21
# 30
MPN: N 90287601
POPNIET
aus £0,47
aus £0,47
# 31
-
HALTERUNG HEIZEINHEIT SIEHE ABBILDUNG: 813-085
# 31
-
Halterung
Heizung |
siehe Abbildung: 813-085
siehe Abbildung: 813-085
# 32
-
HALTERUNG AUSPUFFROHR SIEHE ABBILDUNG: 813-085
# 32
-
Halterung
Auspuffrohr |
siehe Abbildung: 813-085
siehe Abbildung: 813-085
# 33
-
KÜHLMITTELSCHLAUCH MOTOR SIEHE ABBILDUNG: 105-030
# 33
-
WASSERSCHLAUCH
Motor |
siehe Abbildung: 105-030
siehe Abbildung: 105-030
# 34
MPN: N 90450201

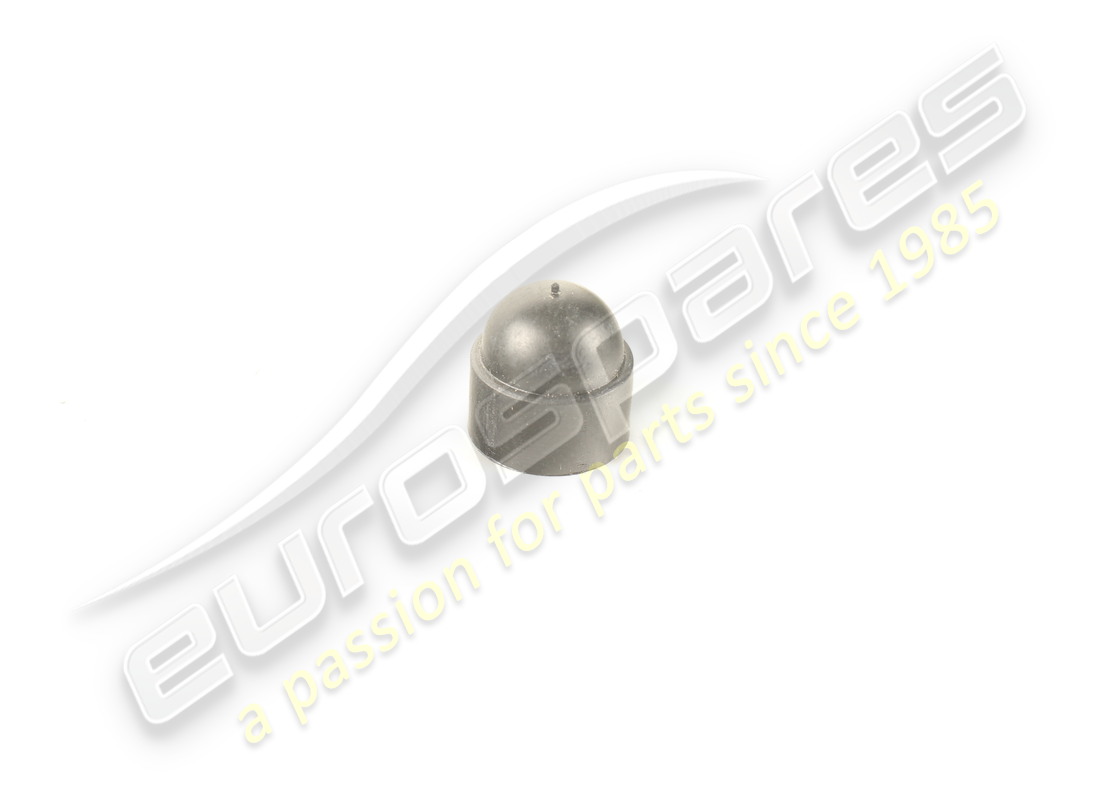

SCHUTZKAPPE RHD
PL0R
aus £0,47
aus £0,47
# 6
MPN: 95557278100
TÜLLE
aus £9,71
aus £9,71
# 23
MPN: 95557205503
CLIP
aus £4,95
aus £4,95
# 25
MPN: 95557270300
KLEMME
aus £16,01
aus £16,01
# 27
MPN: 95557239800
CLIP
aus £5,40
aus £5,40
