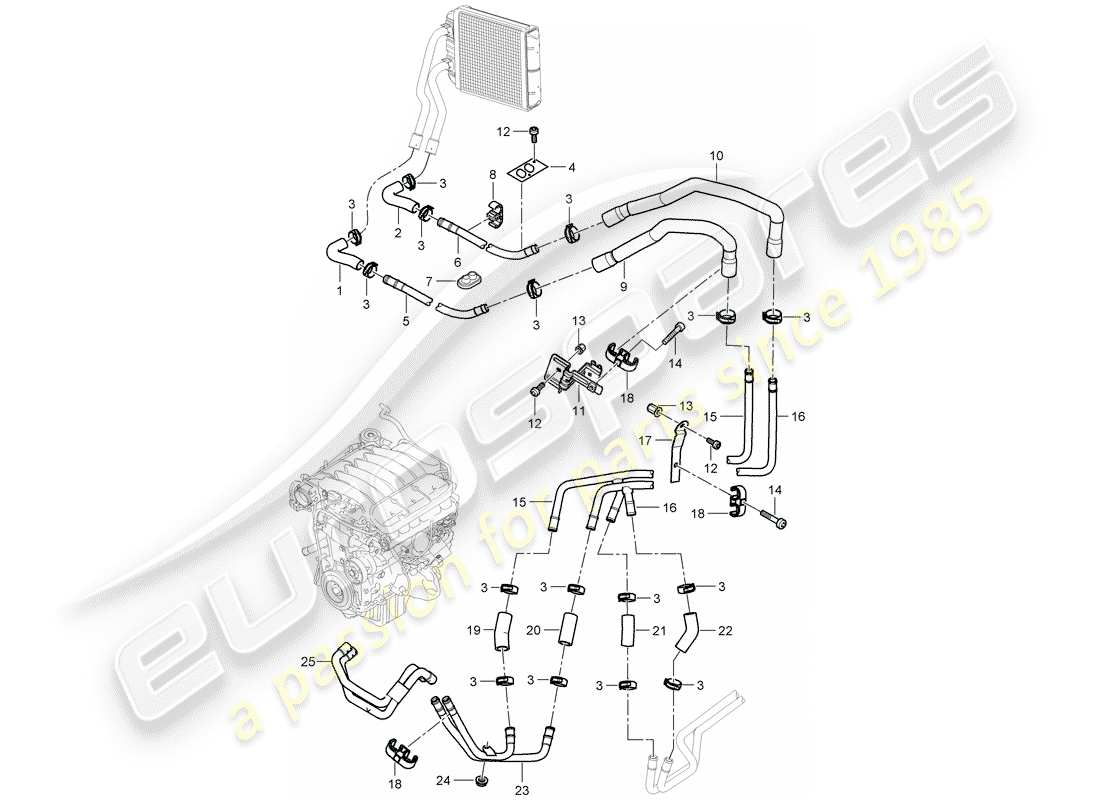

813-005 - Heizung mit: Klimaanlage Vorlaufleitung Rücklaufleitung
Porsche 2009 (Cayenne E1 9PA) heater with: Air conditioning supply pipe return line Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 95557298200
HEIZSCHLAUCH LHD WÄRMETAUSCHER
PL0L
aus £10,36
aus £10,36
# 1
MPN: 95557258101
HEIZSCHLAUCH RHD WÄRMETAUSCHER
PL0R
aus £12,54
aus £12,54
# 2
MPN: 95557298100
HEIZSCHLAUCH LHD WÄRMETAUSCHER
PL0L
aus £10,36
aus £10,36
# 2
MPN: 95557258100
HEIZSCHLAUCH RHD WÄRMETAUSCHER
PL0R
aus £11,33
aus £11,33
# 3
MPN: N 90687001
FEDERBANDKLEMME B 27 X 12
aus £4,75
aus £4,75
# 5
MPN: 95557268200
Kühlmittelleitung Linkslenker
PL0L
aus £41,55
aus £41,55
# 5
MPN: 95557268201
Kühlmittelleitung Rechtslenker
PL0R
aus £39,93
aus £39,93
# 6
MPN: 95557268300
Kühlmittelleitung Linkslenker
PL0L
aus £62,70
aus £62,70
# 6
MPN: 95557268301
Kühlmittelleitung Rechtslenker
PL0R
# 8
MPN: 95557214500
Halteklammer Rechtslenker
PL0R
aus £5,05
aus £5,05
# 9
MPN: 95557237400
HEIZSCHLAUCH
aus £14,06
aus £14,06
# 10
MPN: 95557299400
HEIZSCHLAUCH
aus £13,55
aus £13,55
# 12
MPN: N 10451404
Innensechskantschraube mit flachem Kopf M6 X 16
aus £0,48
aus £0,48
# 13
MPN: N 90263101
Vernietete Hutmutter M6
# 14
MPN: N 10620901
INNENSECHSKANTSCHRAUBE MIT INNENSECHSKANTKOPF M6 X 30
aus £1,31
aus £1,31
# 15
MPN: 95557292505
KÜHLMITTELROHR
KÜHLMITTELROHR
aus £52,88
aus £52,88
# 16
MPN: 95557292602
KÜHLMITTELROHR
KÜHLMITTELROHR
aus £35,81
aus £35,81
# 17
MPN: 95557282301
HALTERUNG KÜHLMITTELROHR
aus £50,42
aus £50,42
# 19
MPN: 95557258900
HEIZSCHLAUCH
aus £9,64
aus £9,64
# 20
MPN: 95557278400
HEIZSCHLAUCH
aus £12,53
aus £12,53
# 21
MPN: 95557258300
HEIZSCHLAUCH
aus £8,66
aus £8,66
# 22
MPN: 95557258400
HEIZSCHLAUCH
aus £8,66
aus £8,66
# 23
MPN: 95557269800
Heizungsrohr Motor
Heizungsrohr Motor
aus £40,74
aus £40,74
# 23
MPN: 95557269802
Heizungsrohr Motor
aus £50,42
aus £50,42
# 24
MPN: N 0150829
SECHSKANT-BUNDMUTTER M 6
aus £0,47
aus £0,47
# 25
-
KÜHLMITTELSCHLAUCH MOTOR SIEHE ABBILDUNG: 105-035
# 25
-
WASSERSCHLAUCH
Motor |
siehe Abbildung: 105-035
siehe Abbildung: 105-035
# 4
MPN: 95557275800
DICHTUNGSBAND
aus £4,91
aus £4,91
# 7
MPN: 95557278101
TÜLLE
aus £9,52
aus £9,52
# 11
MPN: 95557254500
Halterung
# 18
MPN: 95557205501
CLIP
aus £4,95
aus £4,95
