CTMA (3.0 Liter 6 Zylindermotor (340 PS / 250 Kilowatt mit Motorcode: CTMA und eingebauten 05/2013-09/2018) | CTM (3.0 Liter 6 Zylindermotor (340 PS / 250 Kilowatt mit Motorcode: CTM und eingebauten 05/2017-09/2018) | CTLA (3.6 Liter 6 Zylindermotor (399 PS / 294 Kilowatt mit Motorcode: CTLA und eingebauten 05/2013-09/2018) | CTL (3.6 Liter 6 Zylindermotor (399 PS / 294 Kilowatt mit Motorcode: CTL und eingebauten 05/2017-09/2018) | DCNA (3.0 Liter 6 Zylindermotor (360 PS / 265 Kilowatt mit Motor Code: DCNA und installiert 05/2015-09/2018) | DCN (3.0 Liter 6 Zylindermotor (360 PS / 265 Kilowatt mit Motorcode: DCN und installiert 05/2016-09/2018) | DHKA (3.6 Liter 6 Zylindermotor (440 PS / 324 Kilowatt mit Motorcode: DHKA und installiert 05/2016-09/2018) | DHK (3.6 Liter 6 Zylindermotor (440 PS / 324 Kilowatt mit Motorcode: DHK und installiert 05/2016-09/2018)
porsche 2017 (macan) kraftstoffsystem kraftstoffleitung unterboden teilediagramm

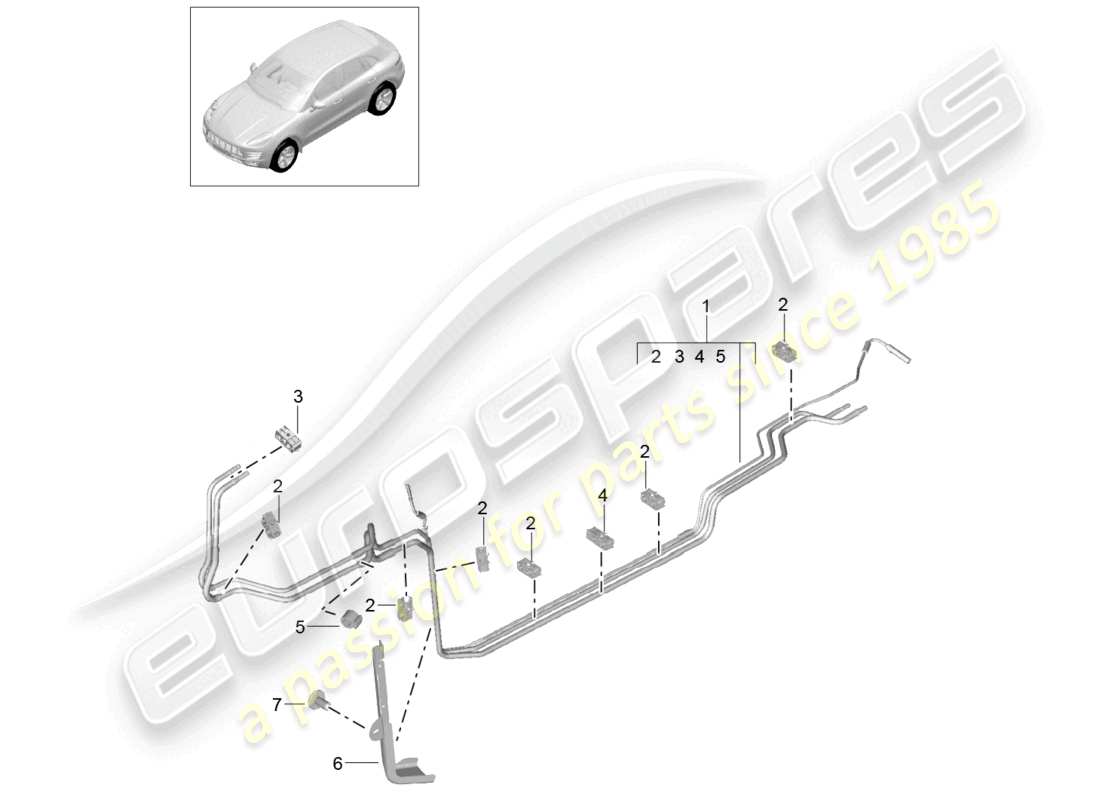

201-020 - Kraftstoffsystem Kraftstoffleitung Unterboden

Porsche 2017 (Macan) Fuel system Fuel line Underbody Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
        #
        Artikelnummer
        Beschreibung
        Preis
        # 1
        MPN: 95B201544G
        Kraftstoffleitung (komplett)
        Kraftstoffleitung (komplett)
        # 1
        MPN: 95B201544AA
        Kraftstoffleitung (komplett)
        P9M0 (Ohne Zusatzheizung/Standheizung)
        aus £123,14
        aus £123,14
        # 1
        MPN: 95B201544F
        Kraftstoffleitung (komplett)
        Kraftstoffleitung (komplett)
        aus £122,05
        aus £122,05
        # 1
        MPN: 95B201544R
        Kraftstoffleitung (komplett)
        P9M1 (Warmwasserbereiter mit Zeitschaltuhr) | P9M9 (Zusatzwarmwasserbereiter mit Zeitschaltuhr und Fernbedienung)
        aus £161,97
        aus £161,97
        # 2
        MPN: 8K0201190H
        SICHERUNGSCLIP
        P9M0 (Ohne Zusatzheizung/Standheizung)
        aus £1,09
        aus £1,09
        # 2
        MPN: 8K0201190H
        SICHERUNGSCLIP
        P9M1 (Warmwasserbereiter mit Zeitschaltuhr) | P9M9 (Zusatzwarmwasserbereiter mit Zeitschaltuhr und Fernbedienung)
        aus £1,09
        aus £1,09
        # 3
        MPN: 95B201190
        SICHERUNGSCLIP
        P9M0 (Ohne Zusatzheizung/Standheizung)
        aus £3,60
        aus £3,60
        # 3
        MPN: 95B201190
        SICHERUNGSCLIP
        P9M1 (Warmwasserbereiter mit Zeitschaltuhr) | P9M9 (Zusatzwarmwasserbereiter mit Zeitschaltuhr und Fernbedienung)
        aus £3,60
        aus £3,60
        # 4
        MPN: 8K0201190F
        SICHERUNGSCLIP
        P9M1 (Warmwasserbereiter mit Zeitschaltuhr) | P9M9 (Zusatzwarmwasserbereiter mit Zeitschaltuhr und Fernbedienung)
        aus £2,39
        aus £2,39
        # 5
        MPN: 95811072240
        DISTANZSTÜCK
        aus £13,35
        aus £13,35
        # 6
        MPN: 8R0201192B
        SCHUTZPLATTE
        # 7
        MPN: N 10406505
        OVALE INNENSECHSKANTSCHRAUBE M6X12
        aus £0,58
        aus £0,58
        # 7
        MPN: N 91073301
        Innensechskantschraube mit flachem M6X12 Kopf
        aus £0,47
        aus £0,47
