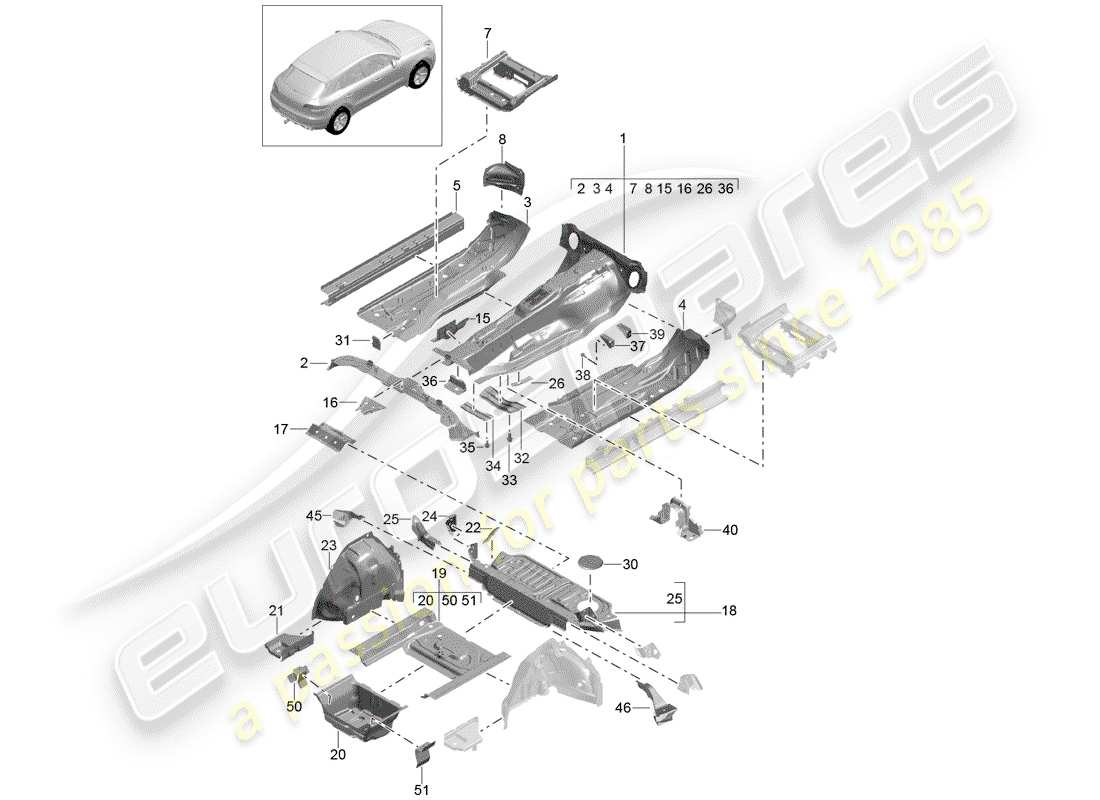

801-020 - BODENPLATTEN
Porsche 2017 (Macan) floor plates Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 95B803061 YGRV
BODENPLATTE VORNE (KOMPLETT) - GRUNDIERT
aus £8.767,68
aus £8.767,68
Dieses Teil ersetzt die Teilenummer 95B803061 Y
# 2
MPN: 95B802081 YGRV
QUERPLATTE VORNE BODENPLATTE - GRUNDIERT
aus £2.087,24
aus £2.087,24
Dieses Teil ersetzt die Teilenummer 95B802081 Y
# 3
MPN: 95B803073 YGRV
BODENPLATTE LINKS VORNE - GRUNDIERT
aus £2.161,49
aus £2.161,49
Dieses Teil ersetzt die Teilenummer 95B803073 Y
# 4
MPN: 95B803074 YGRV
Bodenplatte rechts vorne - grundiert
aus £2.161,49
aus £2.161,49
Dieses Teil ersetzt die Teilenummer 95B803074 Y
# 5
MPN: 95B803751 YGRV
SCHWELLE LINKS INNEN - GRUNDIERT
P5C0 (Ohne zusätzliche Körpermaße)
aus £211,43
aus £211,43
Dieses Teil ersetzt die Teilenummer 95B803751 Y
# 5
MPN: 95B803751AYGRV
SCHWELLE LINKS INNEN - GRUNDIERT
P5C1 (Karosseriemaß, FSO) | P5C6 (Hinterbauverstärkung)
aus £301,43
aus £301,43
Dieses Teil ersetzt die Teilenummer 95B803751AY
# 5
MPN: 95B803752 YGRV
SCHWELLE RECHTS INNEN - GRUNDIERT
P5C0 (Ohne zusätzliche Körpermaße)
aus £203,50
aus £203,50
Dieses Teil ersetzt die Teilenummer 95B803752 Y
# 5
MPN: 95B803752AYGRV
SCHWELLE RECHTS INNEN - GRUNDIERT
P5C1 (Karosseriemaß, FSO) | P5C6 (Hinterbauverstärkung)
aus £301,43
aus £301,43
Dieses Teil ersetzt die Teilenummer 95B803752AY
# 7
MPN: 95B803379 YGRV
SITZSTÜTZE LINKS - GRUNDIERT
aus £229,58
aus £229,58
Dieses Teil ersetzt die Teilenummer 95B803379 Y
# 7
MPN: 95B803380 YGRV
SITZSTÜTZE RECHTS - GRUNDIERT
aus £229,58
aus £229,58
Dieses Teil ersetzt die Teilenummer 95B803380 Y
# 8
MPN: 8K0810253 GRV
QUERTRÄGER FÜR BODEN RADHAUS VORNE LINKS - GRUNDIERT
aus £70,38
aus £70,38
Dieses Teil ersetzt die Teilenummer 8K0810253
# 8
MPN: 8K0810254 GRV
QUERTRÄGER FÜR BODEN RADHAUS VORNE RECHTS - GRUNDIERT
aus £70,38
aus £70,38
Dieses Teil ersetzt die Teilenummer 8K0810254
# 15
MPN: 95B802895 YGRV
QUERTRÄGER LINKS VORNE - GRUNDIERT
aus £717,61
aus £717,61
Dieses Teil ersetzt die Teilenummer 95B802895 Y
# 15
MPN: 95B802894 YGRV
QUERTRÄGER RECHTS VORNE - GRUNDIERT
aus £717,61
aus £717,61
Dieses Teil ersetzt die Teilenummer 95B802894 Y
# 16
MPN: 95B803329AYGRV
Stützstrebe - grundiert
aus £112,38
aus £112,38
Dieses Teil ersetzt die Teilenummer 95B803329AY
# 17
MPN: 95B802893 YGRV
QUERTRÄGER MITTE - GRUNDIERT
aus £1.182,23
aus £1.182,23
Dieses Teil ersetzt die Teilenummer 95B802893 Y
# 18
MPN: 95B802087 YGRV
BODENPLATTE HINTEN VORNE - GRUNDIERT
aus £1.018,47
aus £1.018,47
Dieses Teil ersetzt die Teilenummer 95B802087 Y
# 19
MPN: 95B802088 YGRV
BODENPLATTE HINTEN - GRUNDIERT
aus £1.169,08
aus £1.169,08
Dieses Teil ersetzt die Teilenummer 95B802088 Y
# 20
MPN: 95B804869 YGRV
KONSOLEN-BATTERIEKASTEN - GRUNDIERT
aus £213,78
aus £213,78
Dieses Teil ersetzt die Teilenummer 95B804869 Y
# 20
-
BATTERIEKASTEN SIEHE ABBILDUNG: 902-005
# 21
MPN: 95B802089 YGRV
Stegblech für Boden links - grundiert
aus £741,37
aus £741,37
Dieses Teil ersetzt die Teilenummer 95B802089 Y
# 21
MPN: 95B802090 YGRV
Stegblech für Boden rechts - grundiert
aus £741,37
aus £741,37
Dieses Teil ersetzt die Teilenummer 95B802090 Y
# 22
MPN: 95B803297 YGRV
VERSTÄRKUNG HINTERE BODENPLATTE - GRUNDIERT
aus £15,90
aus £15,90
Dieses Teil ersetzt die Teilenummer 95B803297 Y
# 23
MPN: 95B810363 YGRV
RADHAUS LINKS HINTEN INNEN - GRUNDIERT
aus £1.469,47
aus £1.469,47
Dieses Teil ersetzt die Teilenummer 95B810363 Y
# 23
MPN: 95B810364 YGRV
RADHAUS RECHTS HINTEN INNEN - GRUNDIERT
aus £1.469,47
aus £1.469,47
Dieses Teil ersetzt die Teilenummer 95B810364 Y
# 24
MPN: 95B802231 YGRV
HALTERUNG LINKS HINTEN RÜCKENLEHNE - GRUNDIERT
aus £38,20
aus £38,20
Dieses Teil ersetzt die Teilenummer 95B802231 Y
# 24
MPN: 95B802232 YGRV
HALTERUNG RECHTS HINTEN RÜCKENLEHNE - GRUNDIERT
aus £38,20
aus £38,20
Dieses Teil ersetzt die Teilenummer 95B802232 Y
# 25
MPN: 95B804483 YGRV
VERSTÄRKUNG FÜR RAD HSG LINKS HINTEN - GRUNDIERT
aus £56,19
aus £56,19
Dieses Teil ersetzt die Teilenummer 95B804483 Y
# 25
MPN: 95B804484 YGRV
VERSTÄRKUNG FÜR RAD HSG RECHTS HINTEN - GRUNDIERT
aus £56,19
aus £56,19
Dieses Teil ersetzt die Teilenummer 95B804484 Y
# 26
MPN: 95B803811 YGRV
VERSTÄRKUNG LINKS BODENPLATTE - GRUNDIERT
aus £19,69
aus £19,69
Dieses Teil ersetzt die Teilenummer 95B803811 Y
# 26
MPN: 95B803812 YGRV
VERSTÄRKUNG RECHTS BODENPLATTE - GRUNDIERT
aus £19,69
aus £19,69
Dieses Teil ersetzt die Teilenummer 95B803812 Y
# 30
MPN: 95B201063
ABDECKUNG SENSOR TREIBSTOFFTANK
P1A2 (Motorvariante ohne reduzierte Kompression)
aus £17,69
aus £17,69
# 30
MPN: 95B201063
ABDECKUNG SENSOR TREIBSTOFFTANK
P0F5 (Kraftstoffsystem für Dieselmotor)
aus £17,69
aus £17,69
# 31
MPN: 8R0809025B
SCHALLDÄMMPLATTE INNENSCHWELLER
aus £14,60
aus £14,60
# 32
MPN: 95B804813
UNTERSTÜTZUNG VORDERER TUNNEL D >>- MJ 2015
aus £35,66
aus £35,66
# 32
MPN: 9A780481301
UNTERSTÜTZUNG VORDERER TUNNEL D - MJ 2016>>
aus £39,28
aus £39,28
# 33
MPN: N 91023002
Innensechskantschraube mit Innen-M12X1,5X25 Mehrspitzkopf. Zu verwenden für Artikel: 32 D >>- MJ 2015
aus £2,96
aus £2,96
# 33
MPN: N 91201102
Innensechskantschraube mit Bund und M10X25 Innenvielzahnkopf, zu verwenden für Artikel: 32 D - MJ 2016>>
aus £1,00
aus £1,00
# 34
MPN: 8K0803183B
QUERTRÄGER HINTERER TUNNEL
aus £18,55
aus £18,55
# 35
MPN: N 90976702
SECHSKANTSCHRAUBE (KOMBI) M10X30 ZU VERWENDEN FÜR ARTIKEL: 34
aus £1,86
aus £1,86
# 36
MPN: 8R0804417
FÜLLPLATTE FÜR TUNNEL
aus £17,20
aus £17,20
# 37
MPN: 95B804367
Getriebehalterung Konsole
aus £22,34
aus £22,34
# 38
MPN: N 90994402
SECHSKANTSCHRAUBE (KOMBI) M8X30 ZU VERWENDEN FÜR ARTIKEL: 37
aus £2,86
aus £2,86
# 39
MPN: 8R0804369A
Getriebehalterung Konsole
Getriebehalterung Konsole
# 40
MPN: 9A780386500GRV
VERSTÄRKUNG FÜR TUNNEL LINKS D - MJ 2016>>- GRUNDIERT
aus £63,99
aus £63,99
Dieses Teil ersetzt die Teilenummer 9A780386500
# 40
MPN: 9A780386600GRV
VERSTÄRKUNG FÜR TUNNEL RECHTS D - MJ 2016>>- GRUNDIERT
aus £63,99
aus £63,99
Dieses Teil ersetzt die Teilenummer 9A780386600
# 45
MPN: 95B803531 YGRV
QUERTRÄGER LINKS QUERBLECH - GRUNDIERT
Dieses Teil ersetzt die Teilenummer 95B803531 Y
# 46
MPN: 8R0803532 GRV
QUERTRÄGER MITTE RECHTS - GRUNDIERT
Dieses Teil ersetzt die Teilenummer 8R0803532
# 46
MPN: 00004330551
KAVITÄTSKONSERVIERUNGSMITTEL 400ML
Ersetzung
Ersetzung
# 50
MPN: 95B805609 GRV
HALTERUNG FÜR SUBWOOFER LINKS - GRUNDIERT
Dieses Teil ersetzt die Teilenummer 95B805609
# 51
MPN: 95B805610 GRV
HALTERUNG FÜR SUBWOOFER RECHTS - GRUNDIERT
Dieses Teil ersetzt die Teilenummer 95B805610
-part-diagram-107-083.webp "PORSCHE 2017 (MACAN) FÜR MODELLE MIT LADELUFTKÜHLER UNTERDRUCKBEHÄLTER STEUERLEITUNG DRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-108-000.webp "PORSCHE 2017 (MACAN) SEKUNDÄRLUFTPUMPE TEILEDIAGRAMM")
-part-diagram-108-030.webp "PORSCHE 2017 (MACAN) ABGASRÜCKFÜHRUNGS-VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 2017 (MACAN) MOTORHEBEZEUG MOTORHALTERUNG TEILEDIAGRAMM")
-part-diagram-109-010.webp "PORSCHE 2017 (MACAN) MOTORHEBEZEUG MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-109-020.webp "PORSCHE 2017 (MACAN) MOTORHEBEZEUG ABSENKEN TEILEDIAGRAMM")
-part-diagram-109-030.webp "PORSCHE 2017 (MACAN) MOTORHEBEZEUG ABSENKEN TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFTANK MIT: ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFTANK MIT ANBAUTEILEN TEILEDIAGRAMM")
-part-diagram-201-012.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFPUMPE (KOMPLETT) TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFPUMPE (KOMPLETT) TEILEDIAGRAMM")
-part-diagram-201-020.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSYSTEM KRAFTSTOFFLEITUNG UNTERBODEN TEILEDIAGRAMM")
-part-diagram-201-025.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSYSTEM KRAFTSTOFFLEITUNG UNTERBODEN TEILEDIAGRAMM")
-part-diagram-201-027.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSYSTEM KRAFTSTOFFLEITUNG UNTERBODEN TEILEDIAGRAMM")
-part-diagram-201-030.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSYSTEM KRAFTSTOFFLEITUNG MOTORRAUM TEILEDIAGRAMM")
-part-diagram-201-035.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSYSTEM KRAFTSTOFFLEITUNG MOTORRAUM TEILEDIAGRAMM")
-part-diagram-201-040.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSYSTEM KRAFTSTOFFLEITUNG MOTORRAUM TEILEDIAGRAMM")
-part-diagram-201-050.webp "PORSCHE 2017 (MACAN) AKTIVKOHLEBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201-060.webp "PORSCHE 2017 (MACAN) AKTIVKOHLEBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201-080.webp "PORSCHE 2017 (MACAN) ABGASNACHBEHANDLUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 2017 (MACAN) ABGASANLAGE ABGASTURBOLADER KATALYSATOR LAMBDASONDE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 2017 (MACAN) ABGASANLAGE ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 2017 (MACAN) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-202-030.webp "PORSCHE 2017 (MACAN) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-202-035.webp "PORSCHE 2017 (MACAN) ABGASANLAGE ABGASROHR MIT: KATALYSATOR DIESELPARTIKELFILTER STEUERLEITUNG TEILEDIAGRAMM")
-part-diagram-202-040.webp "PORSCHE 2017 (MACAN) ABGASANLAGE ABGASROHR INKLUSIVE KATALYSATOR DIESELPARTIKELFILTER STEUERLEITUNG TEILEDIAGRAMM")
-part-diagram-202-045.webp "PORSCHE 2017 (MACAN) ABGASANLAGE AUSPUFFROHR KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-050.webp "PORSCHE 2017 (MACAN) ABGASANLAGE VORSCHALLDÄMPFER ENDSCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-202-055.webp "PORSCHE 2017 (MACAN) ABGASANLAGE VORSCHALLDÄMPFER ENDSCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-202-057.webp "PORSCHE 2017 (MACAN) ABGASANLAGE SPORTVERSION VORSCHALLDÄMPFER ENDSCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-202-060.webp "PORSCHE 2017 (MACAN) ABGASANLAGE VORSCHALLDÄMPFER ENDSCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-202-065.webp "PORSCHE 2017 (MACAN) ABGASANLAGE SPORTVERSION VORSCHALLDÄMPFER ENDSCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-202-070.webp "PORSCHE 2017 (MACAN) ÖLRÜCKLAUFLEITUNG FÜR ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-202-080.webp "PORSCHE 2017 (MACAN) KÜHLMITTELROHR FÜR ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-202-090.webp "PORSCHE 2017 (MACAN) ÖLDRUCKLEITUNG KÜHLMITTELLEITUNG FÜR ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 2017 (MACAN) KUPPLUNGSSCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 2017 (MACAN) VERTEILERGETRIEBE TEILEDIAGRAMM")
-part-diagram-305-010.webp "PORSCHE 2017 (MACAN) KARDANWELLE ACHTUNG: VOR DER BESTELLUNG DIE TEILENUMMER IM FAHRZEUG PRÜFEN. TEILEDIAGRAMM")
-part-diagram-305-040.webp "PORSCHE 2017 (MACAN) HINTERACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-305-050.webp "PORSCHE 2017 (MACAN) HINTERACHSDIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 2017 (MACAN) ANBAUTEILE FÜR MOTOR UND GETRIEBE GETRIEBETRÄGER TEILEDIAGRAMM")
-part-diagram-306-010.webp "PORSCHE 2017 (MACAN) ANBAUTEILE FÜR MOTOR UND GETRIEBE GETRIEBETRÄGER TEILEDIAGRAMM")
-part-diagram-306-020.webp "PORSCHE 2017 (MACAN) ANBAUTEILE FÜR MOTOR UND GETRIEBE GETRIEBETRÄGER TEILEDIAGRAMM")
-part-diagram-320-001.webp "PORSCHE 2017 (MACAN) 7-SPEED DOPPELKUPPLUNGSGETRIEBE - PDK - SIEHE TECHNISCHE INFORMATIONEN 3965 26/18 TEILEDIAGRAMM")
-part-diagram-320-005.webp "PORSCHE 2017 (MACAN) 7-SPEED DOPPELKUPPLUNGSGETRIEBE - PDK - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-320-010.webp "PORSCHE 2017 (MACAN) - PDK - GETRIEBE EINZELTEILE TEILEDIAGRAMM")
-part-diagram-320-015.webp "PORSCHE 2017 (MACAN) - PDK - GETRIEBE VORDERACHSDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-340-001.webp "PORSCHE 2017 (MACAN) ÖLPUMPE KABELSATZ TEILEDIAGRAMM")
-part-diagram-360-000.webp "PORSCHE 2017 (MACAN) - PDK - GETRIEBE GETRIEBEÖLKÜHLER ÖLDRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-360-010.webp "PORSCHE 2017 (MACAN) - PDK - GETRIEBE GETRIEBEÖLKÜHLER ÖLDRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-360-020.webp "PORSCHE 2017 (MACAN) - PDK - GETRIEBE GETRIEBEÖLKÜHLER ÖLDRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 2017 (MACAN) TRAGRAHMEN QUERTRÄGER SCHUTZBLECH TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 2017 (MACAN) QUERLENKERFÜHRUNG NIVEAUSENSOR TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 2017 (MACAN) SCHWENKBARE BEFESTIGUNG RADNABE TEILEDIAGRAMM")
-part-diagram-401-020.webp "PORSCHE 2017 (MACAN) ANTRIEBSWELLE D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-401-025.webp "PORSCHE 2017 (MACAN) ANTRIEBSWELLE D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-401-030.webp "PORSCHE 2017 (MACAN) ANTRIEBSWELLE D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 2017 (MACAN) STAHLFEDERUNG FEDERBEIN KOMPLETT TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 2017 (MACAN) LUFTFEDER FEDERBEIN KOMPLETT TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 2017 (MACAN) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 2017 (MACAN) LENKGETRIEBE EINZELTEILE TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 2017 (MACAN) LENKRAD TEILEDIAGRAMM")
-part-diagram-403-006.webp "PORSCHE 2017 (MACAN) LENKSÄULE ZWISCHENLENKWELLE TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 2017 (MACAN) RAHMEN TEILEDIAGRAMM")
-part-diagram-801-030.webp "PORSCHE 2017 (MACAN) HINTERES ENDE TEILEDIAGRAMM")
-part-diagram-801-040.webp "PORSCHE 2017 (MACAN) FLÜGEL TEILEDIAGRAMM")
-part-diagram-801-045.webp "PORSCHE 2017 (MACAN) DACHLUKE TEILEDIAGRAMM")
-part-diagram-801-050.webp "PORSCHE 2017 (MACAN) SEITENTEIL INNEN TEILEDIAGRAMM")
-part-diagram-801-055.webp "PORSCHE 2017 (MACAN) SEITENTEIL AUßEN TEILEDIAGRAMM")
-part-diagram-801-070.webp "PORSCHE 2017 (MACAN) UNTERBODENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-072.webp "PORSCHE 2017 (MACAN) ZIERLEISTEN WÄRMEDÄMMUNG UNTERBODEN TEILEDIAGRAMM")
-part-diagram-801-075.webp "PORSCHE 2017 (MACAN) ZIERLEISTE RADHAUS TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 2017 (MACAN) STOßSTANGE VORNE BASIS TEILEDIAGRAMM")
-part-diagram-802-001.webp "PORSCHE 2017 (MACAN) STOßSTANGE VORNE TURBO TEILEDIAGRAMM")
-part-diagram-802-002.webp "PORSCHE 2017 (MACAN) STOßFÄNGER VORNE GTS UND SPORT DESIGN PAKET TEILEDIAGRAMM")
-part-diagram-802-007.webp "PORSCHE 2017 (MACAN) STOßSTANGENTRÄGER VORN TEILEDIAGRAMM")
-part-diagram-802-010.webp "PORSCHE 2017 (MACAN) TRÄGER KÜHLER FÜR KÜHLMITTEL LUFTFÜHRUNG UND SCHLOSSTRÄGER TEILEDIAGRAMM")
-part-diagram-802-020.webp "PORSCHE 2017 (MACAN) STOßSTANGE HINTEN TEILEDIAGRAMM")
-part-diagram-802-021.webp "PORSCHE 2017 (MACAN) STOßFÄNGER HINTEN SPORT DESIGN PAKET UND GTS TEILEDIAGRAMM")
-part-diagram-802-030.webp "PORSCHE 2017 (MACAN) STOßSTANGENTRÄGER HINTEN TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 2017 (MACAN) ABDECKUNG VORNE TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 2017 (MACAN) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 2017 (MACAN) TÜRAUßENHAUT VORNE DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 2017 (MACAN) TÜRSCHALENDICHTUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 2017 (MACAN) TÜRGRIFFE VORNE TÜRSCHLOSS TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 2017 (MACAN) TÜRGRIFFE HINTEN TÜRSCHLOSS TEILEDIAGRAMM")
-part-diagram-804-030.webp "PORSCHE 2017 (MACAN) FENSTERHEBER VORDERTÜREN TEILEDIAGRAMM")
-part-diagram-804-040.webp "PORSCHE 2017 (MACAN) FENSTERHEBER HINTERTÜREN TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 2017 (MACAN) WINDSCHUTZSCHEIBE HECKSCHEIBE D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-805-001.webp "PORSCHE 2017 (MACAN) WINDSCHUTZSCHEIBE HECKSCHEIBE D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-805-005.webp "PORSCHE 2017 (MACAN) SEITENFENSTER SEITE D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-805-006.webp "PORSCHE 2017 (MACAN) SEITENFENSTER SEITE D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 2017 (MACAN) ZIERLEISTE SCHALLDÄMPFER ZIERLEISTE MOTORRAUM TEILEDIAGRAMM")
-part-diagram-807-010.webp "PORSCHE 2017 (MACAN) BODENBELAG FUßSTÜTZE TEILEDIAGRAMM")
-part-diagram-807-022.webp "PORSCHE 2017 (MACAN) ZIERLEISTE UNTEN ZUBEHÖR INNEN SCHWELLERZIERLEISTE SCHWELLER TEILEDIAGRAMM")
-part-diagram-807-023.webp "PORSCHE 2017 (MACAN) VERKLEIDUNG OBERE C-SÄULE TEILEDIAGRAMM")
-part-diagram-807-025.webp "PORSCHE 2017 (MACAN) A-SÄULE OBERE B-SÄULE VERKLEIDUNG ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-807-030.webp "PORSCHE 2017 (MACAN) DACHVERKLEIDUNGEN UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-807-035.webp "PORSCHE 2017 (MACAN) ZIERLEISTEN HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-807-045.webp "PORSCHE 2017 (MACAN) VERKLEIDUNGSSEITE FÜR GEPÄCKRAUM D-SÄULE TEILEDIAGRAMM")
-part-diagram-807-050.webp "PORSCHE 2017 (MACAN) VERKLEIDUNG FÜR GEPÄCKRAUM ZUBEHÖR GEPÄCKRAUMSYSTEM TEILEDIAGRAMM")
-part-diagram-807-055.webp "PORSCHE 2017 (MACAN) ABDECKUNG FÜR KOFFERRAUM NETZTRENNWAND ZUBEHÖR GEPÄCKRAUMMATTE TEILEDIAGRAMM")
-part-diagram-807-065.webp "PORSCHE 2017 (MACAN) SONNENBLENDEN TEILEDIAGRAMM")
-part-diagram-807-080.webp "PORSCHE 2017 (MACAN) SCHALLDÄMPFER FRONTABDECKUNG TEILEDIAGRAMM")
-part-diagram-807-082.webp "PORSCHE 2017 (MACAN) SCHALLDÄMPFER FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-807-084.webp "PORSCHE 2017 (MACAN) SCHALLDÄMPFER FAHRGASTRAUM UND HECK TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG VORNE SLUSH-TECHNOLOGIE TEILEDIAGRAMM")
-part-diagram-808-003.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG VORN LEDERPAKET ZWEIFARBIG SLUSH-TECHNIK TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG VORNE LEDERPAKET ALCANTARA SLUSH-TECHNIK TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG VORNE LEDER TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG VORNE LEDER ZWEIFARBIG TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG VORNE LEDER ALCANTARA TEILEDIAGRAMM")
-part-diagram-808-040.webp "PORSCHE 2017 (MACAN) ZUBEHÖR TÜRVERKLEIDUNG VORN TEILEDIAGRAMM")
-part-diagram-808-050.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG HINTEN SLUSH-TECHNOLOGIE TEILEDIAGRAMM")
-part-diagram-808-053.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG HINTEN LEDERPAKET ZWEIFARBIG SLUSH-TECHNIK TEILEDIAGRAMM")
-part-diagram-808-055.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG HINTEN LEDERPAKET ALCANTARA SLUSH-TECHNIK TEILEDIAGRAMM")
-part-diagram-808-060.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG HINTEN LEDER TEILEDIAGRAMM")
-part-diagram-808-070.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG HINTEN LEDER ZWEIFARBIG TEILEDIAGRAMM")
-part-diagram-808-080.webp "PORSCHE 2017 (MACAN) TÜRVERKLEIDUNG HINTEN LEDER ALCANTARA TEILEDIAGRAMM")
-part-diagram-808-090.webp "PORSCHE 2017 (MACAN) ZUBEHÖR HECKTÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 2017 (MACAN) INSTRUMENTENTAFELVERKLEIDUNG OBERTEIL BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 2017 (MACAN) ZUBEHÖR INSTRUMENTENTAFELVERKLEIDUNG OBERTEIL TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 2017 (MACAN) HANDSCHUHFACH UND VERKLEIDUNG (FAHRERSEITE) TEILEDIAGRAMM")
-part-diagram-809-015.webp "PORSCHE 2017 (MACAN) HALTERAHMEN ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-809-020.webp "PORSCHE 2017 (MACAN) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-025.webp "PORSCHE 2017 (MACAN) MITTELKONSOLE HINTEN ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-809-030.webp "PORSCHE 2017 (MACAN) INNENSPIEGEL AUßENSPIEGEL ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-809-040.webp "PORSCHE 2017 (MACAN) INNENSPIEGEL AUßENSPIEGEL ZUBEHÖR SPORT DESIGN PAKET TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 2017 (MACAN) SCHRIFTZÜGE/SCHRIFTZÜGE STEINSCHLAGSCHUTZFOLIE TEILEDIAGRAMM")
-part-diagram-810-001.webp "PORSCHE 2017 (MACAN) VERKLEIDUNG TÜREN DACHRELING TEILEDIAGRAMM")
-part-diagram-810-010.webp "PORSCHE 2017 (MACAN) ZIERLEISTEN ZUBEHÖR SCHWELLER TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 2017 (MACAN) GLASDACH ZUBEHÖR ABDECKUNG WASSERABLAUFSCHLAUCH TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 2017 (MACAN) GLASDACHRAHMEN ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 2017 (MACAN) DREIPUNKT-SICHERHEITSGURT VORN GURTVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 2017 (MACAN) DREIPUNKT-SICHERHEITSGURT HINTEN GURTSCHLOSS TEILEDIAGRAMM")
-part-diagram-812-050.webp "PORSCHE 2017 (MACAN) AIRBAG TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 2017 (MACAN) HEIZSCHLAUCH BASIS VORLAUF RÜCKLAUF TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 2017 (MACAN) HEIZUNGSGRUNDVERSORGUNGSROHR RÜCKLAUFLEITUNG TEILEDIAGRAMM")
-part-diagram-813-006.webp "PORSCHE 2017 (MACAN) HEIZUNGS-, KLIMAANLAGEN-GRUNDVERSORGUNGSLEITUNG RÜCKLAUFLEITUNG TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 2017 (MACAN) HEIZUNG MIT: ZUSATZHEIZUNG FÜR MODELLE MIT DIESELMOTOR TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 2017 (MACAN) HEIZUNG MIT: STANDHEIZUNG BENZIN TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 2017 (MACAN) STANDHEIZUNG ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 2017 (MACAN) STANDHEIZUNG HEIZGERÄT REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-813-030.webp "PORSCHE 2017 (MACAN) STANDHEIZUNG KRAFTSTOFFSYSTEM UND ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 2017 (MACAN) LUFTFÜHRER TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 2017 (MACAN) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 2017 (MACAN) KOMPRESSOR KLIMAANLAGE R134A TEILEDIAGRAMM")
-part-diagram-813-056.webp "PORSCHE 2017 (MACAN) KOMPRESSOR KLIMAANLAGE R1234YF TEILEDIAGRAMM")
-part-diagram-813-058.webp "PORSCHE 2017 (MACAN) KONDENSATOR-KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 2017 (MACAN) KÄLTEMITTELKREISLAUF R134A TEILEDIAGRAMM")
-part-diagram-813-062.webp "PORSCHE 2017 (MACAN) KÄLTEMITTELKREISLAUF R1234YF D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-813-065.webp "PORSCHE 2017 (MACAN) KÄLTEMITTELKREISLAUF R134A TEILEDIAGRAMM")
-part-diagram-813-067.webp "PORSCHE 2017 (MACAN) KÄLTEMITTELKREISLAUF R1234YF D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-813-070.webp "PORSCHE 2017 (MACAN) KÄLTEMITTELKREISLAUF R134A TEILEDIAGRAMM")
-part-diagram-813-072.webp "PORSCHE 2017 (MACAN) KÄLTEMITTELKREISLAUF R1234YF D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-813-090.webp "PORSCHE 2017 (MACAN) WASSERKASTEN TEILEDIAGRAMM")
-part-diagram-817-000.webp "PORSCHE 2017 (MACAN) SITZSCHIENE ABDECKUNG BEFESTIGUNGSELEMENT SITZ TEILEDIAGRAMM")
-part-diagram-817-005.webp "PORSCHE 2017 (MACAN) SITZRAHMEN ZUBEHÖR VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-817-006.webp "PORSCHE 2017 (MACAN) SITZRAHMEN ZUBEHÖR VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-817-007.webp "PORSCHE 2017 (MACAN) LORDOSENSTÜTZENVERSTELLUNG SITZ- UND RÜCKENFLÄCHE ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-817-010.webp "PORSCHE 2017 (MACAN) RÜCKENLEHNENBEZUG SITZBEZUG SCHAUMSTOFFTEIL TEILEDIAGRAMM")
-part-diagram-817-012.webp "PORSCHE 2017 (MACAN) RÜCKENRAHMEN RÜCKENSCHALE ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-817-015.webp "PORSCHE 2017 (MACAN) ELEKTRIK KABELSATZ STEUERGERÄTE ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-817-018.webp "PORSCHE 2017 (MACAN) SITZBELEGUNGSERKENNUNG (BEIFAHRERSEITE) UND (FAHRERSEITE) TEILEDIAGRAMM")
-part-diagram-817-035.webp "PORSCHE 2017 (MACAN) SITZ- UND RÜCKENFLÄCHE ZUBEHÖR ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-817-040.webp "PORSCHE 2017 (MACAN) SCHAUMSTOFFTEIL SITZBEZUG SITZPOLSTER TEILEDIAGRAMM")
-part-diagram-817-045.webp "PORSCHE 2017 (MACAN) SCHAUMSTOFFTEIL RÜCKSITZLEHNE RÜCKENLEHNENBEZUG TEILEDIAGRAMM")
-part-diagram-817-050.webp "PORSCHE 2017 (MACAN) RÜCKENLEHNENENTRIEGELUNG ZUBEHÖR KOPFSTÜTZE TEILEDIAGRAMM")
-part-diagram-817-055.webp "PORSCHE 2017 (MACAN) HALTERUNG RÜCKENLEHNE UND RAHMEN FÜR SITZBEFESTIGUNG TEILEDIAGRAMM")
-part-diagram-898-000.webp "PORSCHE 2017 (MACAN) 1 SCHLIEßZYLINDERSATZ MIT HANDSENDER & NOTSCHLÜSSEL BESTEHEND AUS: SCHLIEßZYLINDER FÜR HANDSCHUHFACHKLAPPE MONTAGELEISTE SCHLIEßZYLINDER NOTSCHLÜSSEL SCHLÜSSELANHÄNGER HANDSENDER TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 2017 (MACAN) ZÜNDANLAGE TEILEDIAGRAMM")
-part-diagram-901-003.webp "PORSCHE 2017 (MACAN) STEUERGERÄTE MOTOR GETRIEBE STEUERGERÄT FÜR DIFFERENZIALSPERREN ÖLPUMPE ANHÄNGERKUPPLUNG RÜCKFAHRKAMERA EINPARKHILFE ADAPTIVES FAHRWERK HECKKLAPPE ELEKTRONISCHE PARKBREMSE KRAFTSTOFFPUMPE STEUERGERÄT FÜR START-STOPP-SYSTEM TEILEDIAGRAMM")
-part-diagram-901-004.webp "PORSCHE 2017 (MACAN) STEUERGERÄTE FRONTPARTIE HECKPARTIE ZÜND-/ANLASSSCHALTER HANDSENDER FÜR FAHRZEUGE MIT FUNK-GARAGENTORÖFFNER FÜR FUNKEMPFÄNGER STANDHEIZUNG ANTENNE STEUERGERÄT FÜR SPURWECHSELASSISTENT TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 2017 (MACAN) STEUERGERÄT CRASHSENSOR FÜR AIRBAG AIRBAG TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 2017 (MACAN) SICHERUNGSKASTEN-RELAISPLATTE TEILEDIAGRAMM")
-part-diagram-902-005.webp "PORSCHE 2017 (MACAN) ANLASSER LICHTMASCHINE MASSELEITUNG TEILEDIAGRAMM")
-part-diagram-902-006.webp "PORSCHE 2017 (MACAN) BATTERIEKABELSATZ TEILEDIAGRAMM")
-part-diagram-902-008.webp "PORSCHE 2017 (MACAN) KABELSATZ MOTOR TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 2017 (MACAN) KABELSATZ STOßFÄNGER INNENRAUM VORDERWAGEN ANTIBLOCKIERSYSTEM -ABS- BREMSBELAGVERSCHLEIßANZEIGE VORDERACHSE TEILEDIAGRAMM")
-part-diagram-902-015.webp "PORSCHE 2017 (MACAN) KABELSATZ STEUERGERÄTE TÜREN TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 2017 (MACAN) KABELSATZ HECKDACHVERKLEIDUNG HECKKLAPPE ANTIBLOCKIERSYSTEM -ABS- BREMSBELAGVERSCHLEIßANZEIGE HINTERACHSE TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 2017 (MACAN) LICHTWELLENLEITER D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-902-051.webp "PORSCHE 2017 (MACAN) LICHTWELLENLEITER D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 2017 (MACAN) KABELSATZ AIRBAG FÜR SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 2017 (MACAN) FANFARE SIGNALHORN ELEKTRONISCHE SIRENE TEILEDIAGRAMM")
-part-diagram-903-004.webp "PORSCHE 2017 (MACAN) INNENLEUCHTE GEPÄCKRAUMLEUCHTE TÜRWARNLEUCHTE FUßRAUMLEUCHTE TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 2017 (MACAN) SCHALTER BEDIENFELD KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 2017 (MACAN) KONSOLENDACH SIEHE WERKSTATTHANDBUCH TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 2017 (MACAN) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 2017 (MACAN) SCHEIBENWISCHERANLAGE KOMPL. REGENSENSOR TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 2017 (MACAN) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 2017 (MACAN) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-020.webp "PORSCHE 2017 (MACAN) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 2017 (MACAN) SCHEINWERFER HALOGENBIRNE BLINKER-REPEATER NEBELSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-001.webp "PORSCHE 2017 (MACAN) LED-SCHEINWERFER BLINKER SEITENMARKIERUNGSLEUCHTE D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-905-003.webp "PORSCHE 2017 (MACAN) SCHEINWERFER XENON NEBELSCHEINWERFER BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 2017 (MACAN) RÜCKLICHT ZUSÄTZLICHES BREMSLICHT KENNZEICHENLICHT TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 2017 (MACAN) KOMBIINSTRUMENT ZIFFERBLATT SILBER-SCHWARZ STOPPUHR D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-906-001.webp "PORSCHE 2017 (MACAN) KOMBIINSTRUMENT ZIFFERBLATT MEHRFARBIG STOPPUHR D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-906-002.webp "PORSCHE 2017 (MACAN) KOMBIINSTRUMENT ZIFFERBLATT SILBER-SCHWARZ STOPPUHR D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-906-003.webp "PORSCHE 2017 (MACAN) KOMBIINSTRUMENT ZIFFERBLATT MEHRFARBIG STOPPUHR D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-911-000.webp "PORSCHE 2017 (MACAN) BEDIENTEIL NAVIGATIONSSYSTEM RADIOEINHEIT EMPFANGSEINHEIT FÜR TV-EMPFANGSMIKROFON KAMERA D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-911-001.webp "PORSCHE 2017 (MACAN) FÜR MODELLE, DIE FÜR NAVIGATIONSSYSTEM J VORBEREITET SIND. JAPAN D >>- MJ 2016 TEILEDIAGRAMM")
-part-diagram-911-002.webp "PORSCHE 2017 (MACAN) DISPLAY ZENTRALRECHNER NAVIGATIONSSYSTEM TV MIKROFON FÜR FAHRZEUGE MIT MULTIMEDIA-AUSSTATTUNG ABLAGEFACH FÜR MOBILE KAMERA VERBINDUNGSLINIE D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-911-003.webp "PORSCHE 2017 (MACAN) SD-SPEICHERKARTE ZUM AKTUALISIEREN DER NAVIGATIONSDATEN TEILEDIAGRAMM")
-part-diagram-911-004.webp "PORSCHE 2017 (MACAN) FÜR MODELLE MIT TELEFON UND NOTRUF TEILEDIAGRAMM")
-part-diagram-911-005.webp "PORSCHE 2017 (MACAN) LAUTSPRECHER TEILEDIAGRAMM")
-part-diagram-911-010.webp "PORSCHE 2017 (MACAN) TELEFONVERSTÄRKER ANTENNENVERSTÄRKER ANTENNENKABEL FÜR FAHRZEUGE MIT MULTIMEDIAAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-911-011.webp "PORSCHE 2017 (MACAN) TELEFONVERSTÄRKER ANTENNENVERSTÄRKER D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-911-012.webp "PORSCHE 2017 (MACAN) EINDRAHT-VERBINDUNGSLEITUNG ANTENNE ANTENNENVERSTÄRKER D - MJ 2017>> TEILEDIAGRAMM")
-part-diagram-912-200.webp "PORSCHE 2017 (MACAN) EINZELADER VERBINDUNGSLEITUNG LICHTWELLENLEITER TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 2017 (MACAN) WERKZEUGWAGENHEBER WARNDREIECK ERSTE-HILFE-SET TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 2017 (MACAN) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 2017 (MACAN) ANHÄNGERKUPPLUNG TEILEDIAGRAMM")
-part-diagram-003-010.webp "PORSCHE 2017 (MACAN) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-003-020.webp "PORSCHE 2017 (MACAN) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 2017 (MACAN) LACKAUSBESSERUNGSAPPLIKATOR FARBEN TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 2017 (MACAN) AUSTAUSCHMOTOR, JEDOCH OHNE: KUPPLUNGSSCHEIBE - PDK - KLIMAKOMPRESSOR TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 2017 (MACAN) BASISMOTOR, KURZER BLOCK TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 2017 (MACAN) AUSTAUSCHMOTOR INKL. KUPPLUNGSSCHEIBE - PDK - TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 2017 (MACAN) GRUNDMOTOR BESTEHEND AUS: VENTILDECKEL ZYLINDERKOPF ZYLINDERBLOCK MIT KOLBEN, KURBELWELLE UND LAGERN ÖLWANNE TEILEDIAGRAMM")
-part-diagram-101-020.webp "PORSCHE 2017 (MACAN) AUSTAUSCHMOTOR INKL. KUPPLUNGSSCHEIBE - PDK - TEILEDIAGRAMM")
-part-diagram-101-025.webp "PORSCHE 2017 (MACAN) GRUNDMOTOR BESTEHEND AUS: VENTILDECKEL ZYLINDERKOPF KURBELGEHÄUSE KURBELWELLENÖLWANNE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 2017 (MACAN) HINTERACHSE RADTRÄGER RADNABE QUERLENKER SPURSTANGE TEILEDIAGRAMM")
-part-diagram-501-003.webp "PORSCHE 2017 (MACAN) STABILISATOR TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 2017 (MACAN) HINTERACHSE AUFHÄNGUNGSHILFSRAHMEN NIVEAUSENSOR TEILEDIAGRAMM")
-part-diagram-501-020.webp "PORSCHE 2017 (MACAN) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 2017 (MACAN) STAHLFEDERUNG FEDERBEIN KOMPLETT TEILEDIAGRAMM")
-part-diagram-101-030.webp "PORSCHE 2017 (MACAN) KURBELGEHÄUSE EINZELTEILE TEILEDIAGRAMM")
-part-diagram-101-040.webp "PORSCHE 2017 (MACAN) KURBELGEHÄUSE EINZELTEILE TEILEDIAGRAMM")
-part-diagram-101-050.webp "PORSCHE 2017 (MACAN) KURBELGEHÄUSE EINZELTEILE TEILEDIAGRAMM")
-part-diagram-101-055.webp "PORSCHE 2017 (MACAN) ZYLINDERNADELLAGER - TEILEDIAGRAMM")
-part-diagram-101-060.webp "PORSCHE 2017 (MACAN) DECKEL FÜR STEUERGEHÄUSE DICHTFLANSCH TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 2017 (MACAN) KURBELWELLENPLEUEL TEILEDIAGRAMM")
-part-diagram-102-010.webp "PORSCHE 2017 (MACAN) KURBELWELLENPLEUEL TEILEDIAGRAMM")
-part-diagram-102-020.webp "PORSCHE 2017 (MACAN) KURBELWELLENPLEUEL TEILEDIAGRAMM")
-part-diagram-502-005.webp "PORSCHE 2017 (MACAN) LUFTFEDER FEDERBEIN KOMPLETT TEILEDIAGRAMM")
-part-diagram-601-000.webp "PORSCHE 2017 (MACAN) RÄDER/REIFEN TEILEDIAGRAMM")
-part-diagram-102-030.webp "PORSCHE 2017 (MACAN) KOLBEN KOLBENRING TEILEDIAGRAMM")
-part-diagram-102-040.webp "PORSCHE 2017 (MACAN) KOLBEN KOLBENRING TEILEDIAGRAMM")
-part-diagram-102-050.webp "PORSCHE 2017 (MACAN) KOLBEN KOLBENRING TEILEDIAGRAMM")
-part-diagram-102-060.webp "PORSCHE 2017 (MACAN) RIEMENSPANNDÄMPFER POLY-V-RIEMEN TEILEDIAGRAMM")
-part-diagram-102-070.webp "PORSCHE 2017 (MACAN) RIEMENSPANNDÄMPFER POLY-V-RIEMEN TEILEDIAGRAMM")
-part-diagram-102-080.webp "PORSCHE 2017 (MACAN) RIEMENSPANNDÄMPFER POLY-V-RIEMEN TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 2017 (MACAN) ZYLINDERKOPF VAKUUMPUMPE TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 2017 (MACAN) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-601-005.webp "PORSCHE 2017 (MACAN) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 2017 (MACAN) SCHEIBENBREMSE VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 2017 (MACAN) SCHEIBENBREMSE HINTERACHSE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 2017 (MACAN) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 2017 (MACAN) VENTILDECKEL TEILEDIAGRAMM")
-part-diagram-103-020.webp "PORSCHE 2017 (MACAN) VENTILDECKEL TEILEDIAGRAMM")
-part-diagram-103-030.webp "PORSCHE 2017 (MACAN) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-103-040.webp "PORSCHE 2017 (MACAN) NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-050.webp "PORSCHE 2017 (MACAN) NOCKENWELLE, VENTILE TEILEDIAGRAMM")
-part-diagram-103-060.webp "PORSCHE 2017 (MACAN) NOCKENWELLE, VENTILE TEILEDIAGRAMM")
-part-diagram-103-070.webp "PORSCHE 2017 (MACAN) GLEITSCHIENE DER STEUERKETTE TEILEDIAGRAMM")
-part-diagram-103-080.webp "PORSCHE 2017 (MACAN) GLEITSCHIENE DER STEUERKETTE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 2017 (MACAN) HAUPTBREMSZYLINDER BREMSKRAFTVERSTÄRKER UNTERDRUCKLEITUNG TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 2017 (MACAN) BREMSLEITUNG VORN VORBAU TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 2017 (MACAN) BREMSLEITUNG MITTE UNTERBODEN HINTEN TEILEDIAGRAMM")
-part-diagram-605-000.webp "PORSCHE 2017 (MACAN) HYDRAULIKAGGREGAT ANTIBLOCKIERSYSTEM -ABS- TEILEDIAGRAMM")
-part-diagram-103-090.webp "PORSCHE 2017 (MACAN) GLEITSCHIENE DER STEUERKETTE TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 2017 (MACAN) ÖLSTAUBLECH ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-104-030.webp "PORSCHE 2017 (MACAN) ÖLFÜHRENDES GEHÄUSE ÖLFILTER WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-104-040.webp "PORSCHE 2017 (MACAN) ÖLFÜHRENDES GEHÄUSE ÖLPUMPE VAKUUMPUMPE ÖLWANNE TEILEDIAGRAMM")
-part-diagram-104-050.webp "PORSCHE 2017 (MACAN) ÖLFÜHRENDES GEHÄUSE ÖLFILTER ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-104-060.webp "PORSCHE 2017 (MACAN) ANSAUGKRÜMMER-ÖLWANNE TEILEDIAGRAMM")
-part-diagram-104-070.webp "PORSCHE 2017 (MACAN) ÖLFILTERFLANSCH ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-104-080.webp "PORSCHE 2017 (MACAN) ANSAUGKRÜMMER ÖLWANNE ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 2017 (MACAN) KÜHLMITTELPUMPEN-THERMOSTATGEHÄUSE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 2017 (MACAN) KÜHLMITTELPUMPE TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 2017 (MACAN) KÜHLMITTELREGLER KÜHLMITTELPUMPE ANSCHLUSSSTÜCK TEILEDIAGRAMM")
-part-diagram-105-020.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 1 TEILEDIAGRAMM")
-part-diagram-105-025.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 1 TEILEDIAGRAMM")
-part-diagram-105-030.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 2 TEILEDIAGRAMM")
-part-diagram-105-035.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 3 KÜHLER FÜR KÜHLMITTEL TEILEDIAGRAMM")
-part-diagram-606-000.webp "PORSCHE 2017 (MACAN) ADAPTIVES FAHRWERK KOMPRESSOR DRUCKSPEICHER STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-105-037.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 3 KÜHLER FÜR KÜHLMITTEL TEILEDIAGRAMM")
-part-diagram-105-038.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 3 KÜHLER FÜR KÜHLMITTEL TEILEDIAGRAMM")
-part-diagram-105-040.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 4 KÜHLMITTELAUSGLEICHSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-105-050.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 4 KÜHLMITTELAUSGLEICHSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-105-060.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 4 KÜHLMITTELAUSGLEICHSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-105-070.webp "PORSCHE 2017 (MACAN) KÜHLMITTELKÜHLSYSTEM 4 TEILEDIAGRAMM")
-part-diagram-105-080.webp "PORSCHE 2017 (MACAN) LUFTFÜHRER TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 2017 (MACAN) LUFTFILTER MIT VERBINDUNGSTEILEN TEILEDIAGRAMM")
-part-diagram-106-010.webp "PORSCHE 2017 (MACAN) LUFTFILTER MIT VERBINDUNGSTEILEN TEILEDIAGRAMM")
-part-diagram-606-010.webp "PORSCHE 2017 (MACAN) ADAPTIVE FEDERUNG DRUCKLEITUNG SAUGLEITUNGEN TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 2017 (MACAN) WÄHLHEBEL PDK TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 2017 (MACAN) BREMSPEDAL TEILEDIAGRAMM")
-part-diagram-106-020.webp "PORSCHE 2017 (MACAN) LUFTFILTER MIT VERBINDUNGSTEILEN TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 2017 (MACAN) TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 2017 (MACAN) ÖLABSCHEIDER ENTLÜFTUNGSLEITUNG KRAFTSTOFFTANK KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-107-015.webp "PORSCHE 2017 (MACAN) KURBELGEHÄUSEENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-107-025.webp "PORSCHE 2017 (MACAN) ENTLÜFTUNGSLEITUNG KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-107-030.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSAMMELLEITUNG HOCHDRUCKINJEKTOR HOCHDRUCKPUMPE TEILEDIAGRAMM")
-part-diagram-107-040.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSAMMELLEITUNG HOCHDRUCKINJEKTOR HOCHDRUCKPUMPE TEILEDIAGRAMM")
-part-diagram-107-050.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSAMMELLEITUNG HOCHDRUCKINJEKTOR HOCHDRUCKPUMPE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 2017 (MACAN) GASPEDAL-DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 2017 (MACAN) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-002.webp "PORSCHE 2017 (MACAN) BUNGS TEILEDIAGRAMM")
-part-diagram-107-055.webp "PORSCHE 2017 (MACAN) KRAFTSTOFFSAMMELLEITUNG HOCHDRUCKINJEKTOR HOCHDRUCKPUMPE TEILEDIAGRAMM")
-part-diagram-107-060.webp "PORSCHE 2017 (MACAN) ANSAUGLUFTVERTEILER DROSSELKLAPPENADAPTER TEILEDIAGRAMM")
-part-diagram-107-066.webp "PORSCHE 2017 (MACAN) ANSAUGBRÜCKE DROSSELKLAPPENADAPTER LUFTFÜHRUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-107-067.webp "PORSCHE 2017 (MACAN) ANSAUGBRÜCKE DROSSELKLAPPENADAPTER LUFTFÜHRUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-107-068.webp "PORSCHE 2017 (MACAN) ANSAUGBRÜCKE DROSSELKLAPPENADAPTER LUFTFÜHRUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-107-070.webp "PORSCHE 2017 (MACAN) LADELUFTKÜHLER-DRUCKROHR TEILEDIAGRAMM")
-part-diagram-107-073.webp "PORSCHE 2017 (MACAN) LADELUFTKÜHLER-DRUCKROHR TEILEDIAGRAMM")
-part-diagram-107-076.webp "PORSCHE 2017 (MACAN) LADELUFTKÜHLER-DRUCKROHR TEILEDIAGRAMM")
-part-diagram-107-080.webp "PORSCHE 2017 (MACAN) FÜR MODELLE MIT LADELUFTKÜHLER-DRUCKROHR TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 2017 (MACAN) FRONTEND EINZELTEILE TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 2017 (MACAN) STREBE VORDERES ENDE TEILEDIAGRAMM")
