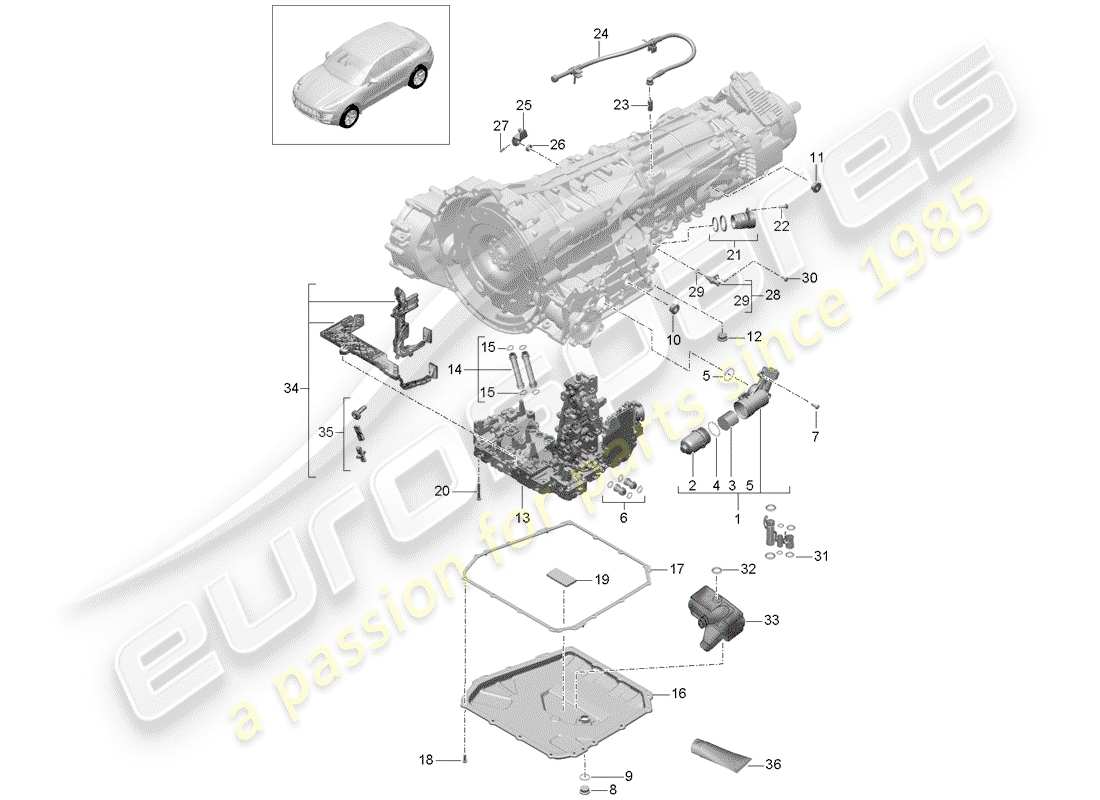

Porsche 2018 (Macan) - PDK - Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 0B5325060C
FILTERGEHÄUSE
für | Ölfilter
aus £37,54
aus £37,54
# 1
MPN: PAC325060
FILTERGEHÄUSE
Gehäuse | für | Ölfilter | für | Ölfilter
aus £35,24
aus £35,24
# 2
MPN: 0B5325240B
ABDECKUNG FÜR ÖLFILTER
FÜR
aus £15,73
aus £15,73
# 3
MPN: 0B5325330A
FILTER ELEMENT
Verwenden Sie auch: WHT 005 499 A
Ersetzung
Ersetzung
# 4
MPN: WHT005499A
O-RING
40X2,5
Ersetzung
Ersetzung
# 5
MPN: WHT005379
O-RING
36X2,5
aus £7,58
aus £7,58
# 6
MPN: 0B5321473
ÖLLEITUNG
aus £22,95
aus £22,95
# 7
MPN: N 91096801
SECHSKANTSTÜCK FLACH
M6X20 | Kopfschraube
aus £0,87
aus £0,87
# 8
MPN: WHT005282
GEWINDESTECKER
ÖLWANNE
aus £4,09
aus £4,09
# 9
MPN: N 0138275
DICHTUNGSRING
Ablassschraube
aus £2,06
aus £2,06
# 10
MPN: WHT003487
GEWINDESTECKER
aus £5,35
aus £5,35
# 11
MPN: WHT003487
GEWINDESTECKER
aus £5,35
aus £5,35
# 12
MPN: WHT003487
GEWINDESTECKER
aus £5,35
aus £5,35
# 13
MPN: 0B5325025AC
MECHATRONIK
(CTMA, CTM, CTLA, CTL, DCNA, DCN, CDUD, CTBA, CTBB, CTBC, CNCC, CNC, CYNA, CYPA, CYP, CYNB)
Ersetzung
Ersetzung
# -
-
VENTILKÖRPER
# 13
MPN: 0B5325025AE
MECHATRONIK
Auslaufteil (DHKA,DHK)
Ersetzung
Ersetzung
# -
-
VENTILKÖRPER
Dieses Teil ersetzt die Teilenummer 0B5325025AE
# 13
MPN: 9A732502505
VENTILKÖRPER
(DHKA,DHK)
aus £3.070,98
aus £3.070,98
# 14
MPN: 0B5315105TC
ÖLLEITUNG
Benutze das Teil hier nicht mehr
# 14
MPN: 0B5315100
ÖLLEITUNG
aus £23,18
aus £23,18
# 15
MPN: WHT004647
O-RING
10,8X1,78
aus £4,52
aus £4,52
# 16
MPN: 0B5321361C
GETRIEBEÖLWANNE
aus £190,19
aus £190,19
# 17
MPN: 0B5321371E
DICHTUNG FÜR ÖLWANNE
Auslaufteil
# 17
MPN: 9A732137100
DICHTUNG FÜR ÖLWANNE
aus £37,20
aus £37,20
# 18
MPN: N 91096801
SECHSKANTSTÜCK FLACH
M6X20 | Kopfschraube
aus £0,87
aus £0,87
# 19
MPN: 097321368
MAGNET
aus £12,10
aus £12,10
# 20
MPN: N 91097302
TORX-SCHRAUBE
M6X45
aus £0,47
aus £0,47
# 21
MPN: 0B5325571
ÄRMEL
mit: | Dichtungen
aus £12,57
aus £12,57
# 22
MPN: N 91096801
SECHSKANTSTÜCK FLACH
M6X20 | Kopfschraube
aus £0,87
aus £0,87
# 23
MPN: 02H409275A
ÄRMEL
ENTLÜFTUNGSSCHLAUCH
aus £3,52
aus £3,52
# 24
-
ENTLÜFTUNGSSCHLAUCH
siehe Abbildung, Artikel: 320-000,8
# 25
MPN: 0B5321171A
HEBEL FÜR KABEL
für | Bowdenzug
aus £20,30
aus £20,30
# 26
MPN: 0B5301457
SIEGEL
aus £8,32
aus £8,32
# 27
MPN: N 0433142
STIFT
aus £0,47
aus £0,47
# 28
MPN: 079919525H
TEMPERATURSENDER
(CTMA, CTM, CTLA, CTL, DCNA, DCN, DHKA, DHK)
aus £29,38
aus £29,38
# 29
MPN: WHT002287E
O-RING
5,6X2N (CTMA,CTM, CTLA,CTL, DCNA,DCN, DHKA,DHK)
aus £4,67
aus £4,67
# 30
MPN: N 10405604
OVALE INNENSECHSKANTSCHRAUBE
M6X14 (CTMA,CTM, CTLA,CTL, DCNA,DCN, DHKA,DHK)
aus £0,72
aus £0,72
# 31
MPN: 0B5315105TA
ÖLLEITUNG
mit: | O-Ring
aus £16,96
aus £16,96
# 32
MPN: WHT003379
O-RING
10X2,0
aus £0,65
aus £0,65
# 33
MPN: 0B5325429E
ÖLSIEB
aus £46,34
aus £46,34
# 34
MPN: 0B5398009D
Reperaturset
Leiterplattenfolie | Ventilkörper | Auslaufartikel
Ersetzung
Ersetzung
# 34
MPN: 9A730190100
Reperaturset
Leiterplattenfolie | Ventilkörper
Ersetzung
Ersetzung
# 35
MPN: 0B5398008
1 SATZ BEFESTIGUNGSTEILE
Leiterplattenfolie | Ventilkörper
aus £22,75
aus £22,75
# 36
MPN: 00004320593
FETT
1 Tube 100 Gramm | KLUEBERPLUS S 06-100
Ersetzung
Ersetzung
