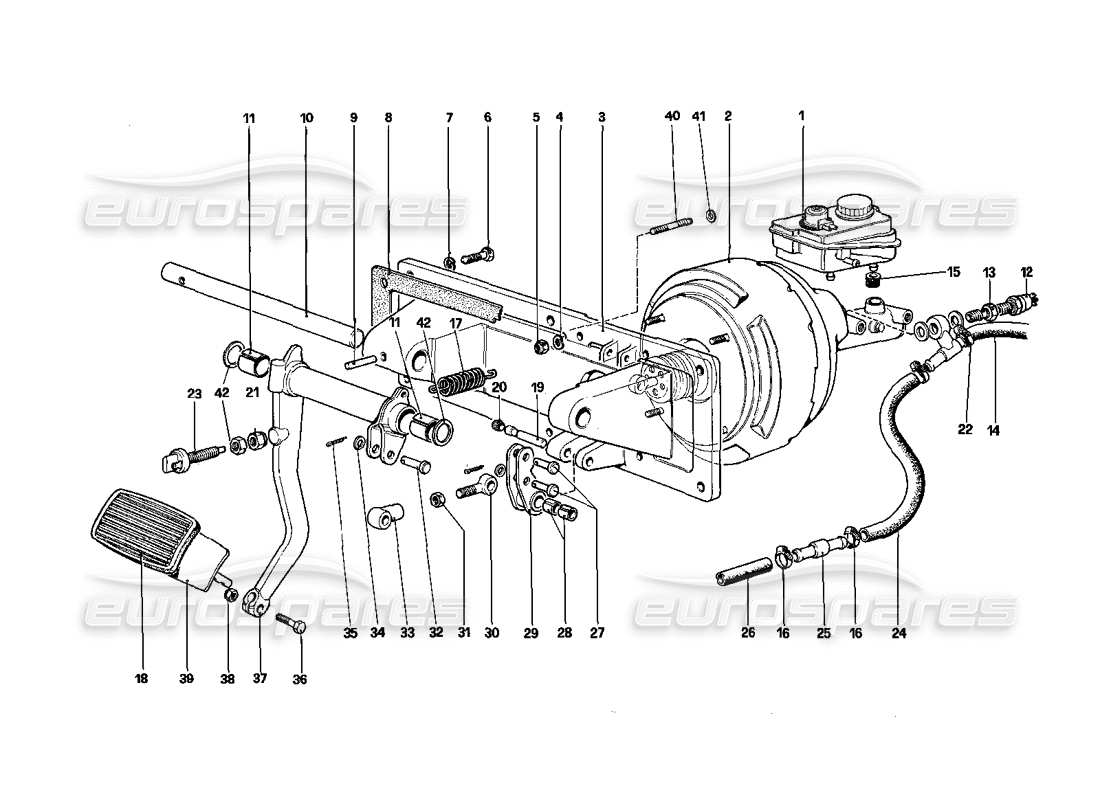

035 - Bremsen hydraulische Steuerung – 412 A. RHD
Ferrari 412 (Mechanical) Brakes Hydraulic Control - 412 A. RHD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 308BMRK
Hauptbremszylinder-Dichtungssatz
Umbausatz
# 001
MPN: 108802/A
BREMSBEHÄLTER
aus £100,00
aus £100,00
Dieses Teil ersetzt die Teilenummer 119566, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 133575
VAKUUMSERVO
Dieses Teil ersetzt die Teilenummer 126211 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 114040
UNTERSTÜTZUNG FÜR PEDAL
Rechtslenker
aus £472,50
aus £472,50
# 004
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 101139
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104425
# 006
MPN: 16135921
BOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95563
# 007
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 102395
Dichtung
aus £10,56
aus £10,56
Dieses Teil ersetzt die Teilenummer 660912
# 009
MPN: 13042870
STIFT
# 010
MPN: 110196
PIN-STÜTZPEDAL
aus £52,87
aus £52,87
# 011
MPN: 100787
BUSCH
aus £5,76
aus £5,76
Dieses Teil ersetzt die Teilenummer 101315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 110766
ANZEIGEVENTIL FÜR MINIMALES VAKUUM
aus £56,45
aus £56,45
# 013
MPN: 11076.5
UNION
aus £18,52
aus £18,52
# 014
MPN: 117268
ROHR VOM VAKUUMSERVO ZUM VENTIL
aus £35,31
aus £35,31
Dieses Teil ersetzt die Teilenummer 116883
# 015
MPN: 175189
DICHTUNGSRING FÜR FLÜSSIGKEITSBEHÄLTER
aus £14,14
aus £14,14
Dieses Teil ersetzt die Teilenummer 106625
# 016
MPN: 13000390
GURT
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 101305
RÜCKHOLFEDER FÜR PEDAL
aus £8,57
aus £8,57
Dieses Teil ersetzt die Teilenummer 660343
# 018
MPN: 109141
PEDALABDECKUNG
aus £4,51
aus £4,51
# 019
MPN: 100957
STIFT
aus £29,02
aus £29,02
Dieses Teil ersetzt die Teilenummer 660865
# 020
MPN: 100962
STOPPRING
aus £6,44
aus £6,44
# 021
MPN: 101662
GUMMI-MUTTER
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 022
MPN: 13000390
GURT
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £23,05
aus £23,05
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 110746
ROHR VOM RÜCKSCHLAGVENTIL ZUM VAKUUMSERVO
aus £32,60
aus £32,60
# 025
MPN: 128435
RÜCKSCHLAGVENTIL
aus £148,52
aus £148,52
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 110748
ROHR VOM RÜCKSCHLAGVENTIL ZUM ANSAUGKRÜMMER
aus £38,89
aus £38,89
# 027
MPN: 124815
STIFT
aus £10,87
aus £10,87
# 028
MPN: 100958
BUSCH
aus £7,98
aus £7,98
Dieses Teil ersetzt die Teilenummer 660866
# 029
MPN: 124807
HEBEL FÜR VAKUUMSERVO
aus £133,28
aus £133,28
# 030
MPN: 100959
SPURSTANGE FÜR EINSTELLER
aus £86,27
aus £86,27
Dieses Teil ersetzt die Teilenummer 660860
# 031
MPN: 10788711
SICHERUNGSMUTTER
aus £0,39
aus £0,39
Dieses Teil ersetzt die Teilenummer 100965, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 100963
STIFT
aus £30,30
aus £30,30
Dieses Teil ersetzt die Teilenummer 660859
# 033
MPN: 100960
EINSTELLER FÜR BREMSHEBEL
aus £97,47
aus £97,47
Dieses Teil ersetzt die Teilenummer 660858
# 034
MPN: 100964
Scheibe
aus £0,71
aus £0,71
# 035
MPN: 10734301
SPLIT PIN
aus £0,52
aus £0,52
# 036
MPN: 101308
BOLZEN
aus £7,92
aus £7,92
Dieses Teil ersetzt die Teilenummer 95192
# 037
MPN: 110193
NUSS
aus £313,65
aus £313,65
# 038
MPN: 101309
NUSS
aus £0,93
aus £0,93
# 039
MPN: 109135
BREMSPEDAL
aus £45,65
aus £45,65
# 040
MPN: 13449521
STIFT FÜR HALTERUNG DES DOSIERGERÄTS
aus £9,25
aus £9,25
# 041
MPN: 107835
Scheibe
aus £7,82
aus £7,82
# 042
MPN: 106083
Scheibe
aus £0,71
aus £0,71
