025 - Differential- und Achswellen

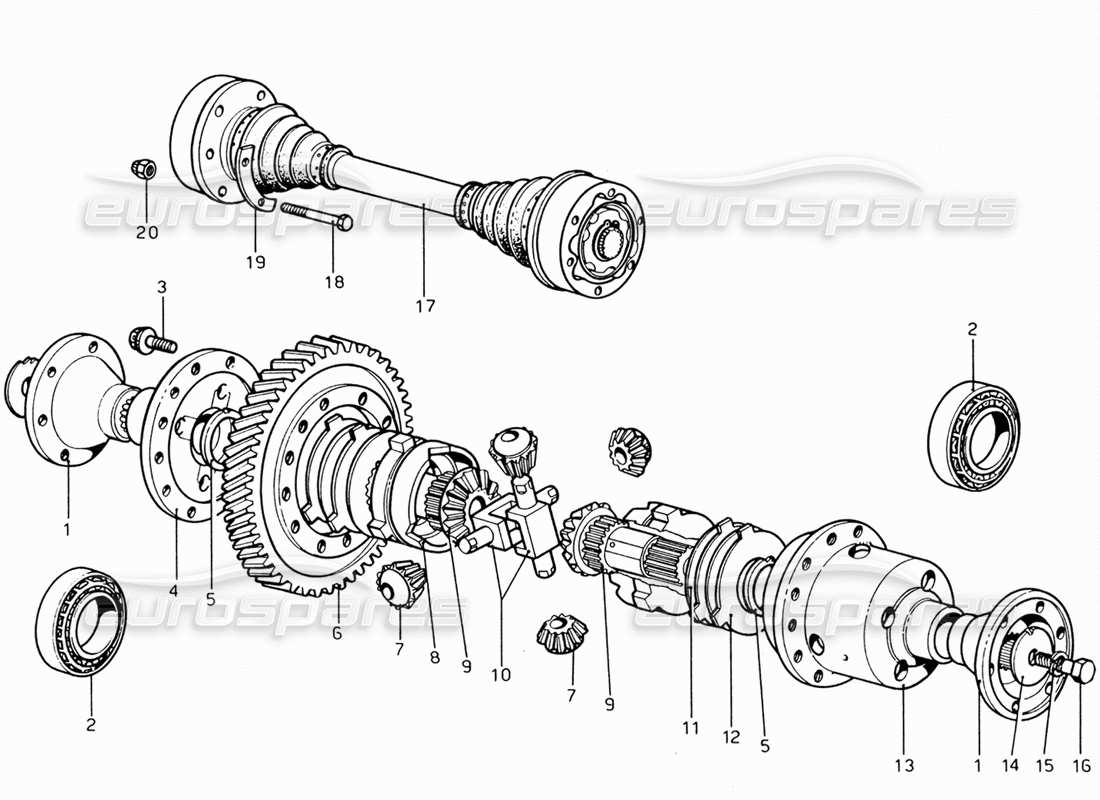

Ferrari 206 GT Dino (1969) Differential & Axle Shafts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
580387
DIFFERENZIALE AUTOBLOCCANTE A LAMELE
#
001
MPN:
580398
FLANSCH AM DIFFERENTIAL FÜR HALBACHSENANSCHLUSS
aus
£830,46
aus
£830,46
#
002
MPN:
368A - 362A - RIV 14240
DIFFERENZIALGEHÄUSE-STÜTZLAGER
TIMKEN oppur
#
003
MPN:
ZF.0736.020.010
SCHRAUBEN
ZF 0736.020.010
#
004
MPN:
Z.F.4061.306.034
ABDECKUNG
ZF 4061.306.034
#
005
MPN:
ZF-0730-101-038
RING
ZF 0730.101.038
#
006
MPN:
580462 (R=16/58)
Krone auf dem Differential
#
007
MPN:
Z.F.4061.308.016
SATELLIT
ZF4061.308.016
#
008
MPN:
ZF.4061.306.022
RING
ZF 4061.306.022
#
009
MPN:
Z.F.4061.306.035
PLANETARIO
ZF4061.306.035
#
010
MPN:
ZF.4061.306.024
PINS FÜR SATELLITEN
ZF4i61.306.024
#
011
MPN:
ZF.4061.306.013
LAMELLE INTERNE
ZF4061.306.013
#
012
MPN:
Z.F.4081.306.021
EXTERNE LAMELLEN
ZF4081.306.021
#
012
MPN:
Z.F.4081.308.081
Wellige Außenlamellen
ZF 4081.308.081
#
013
MPN:
ZF-4061 206-004
DIFFERENZIALGEHÄUSE
ZF 4061.206.004
#
014
MPN:
ZF-0730 000-784
Scheibe
ZF 0730.000.784
#
015
MPN:
ZF-0630-305-501
Scheibe
ZF 0630.305.501
#
016
MPN:
ZF.0636.020.143
SCHRAUBEN
ZF 0636.020.143
#
017
MPN:
580386 - 0.153.15.01.02.893
Halbasse << LOBRO >>
607 - Lobro N.
#
018
MPN:
10x65-UNI-5738
BOLZEN
LOBO 6GM
#
019
MPN:
I 580553
PLATTE
#
040
MPN:
10x1,25
NUSS
USA/NHT 70
